Danfoss VLT Micro Drive FC 51 Quick Guide

2.3.6 Zwischenkreiskopplung/Bremse
Verwenden Sie für DC-Zwischenkreise (Zwischenkreis-
kopplung und Bremse) isolierte, für
Hochspannungsanwendungen geeignete 6,3-mm-Faston-
Stecker.
Weitere Informationen erhalten Sie bei Danfoss oder in der
Anleitung Load sharing instruction VLT
®
5000 für die
Zwischenkreiskopplung bzw. in der Anleitung VLT
®
2800/5000/5000 FLUX/FCD Brake 300 für die Bremse.
Zwischenkreiskopplung
Die Klemmen -UDC und +UDC/+BR verbinden.
Bremse
Verbinden Sie die Klemmen -BR und +UDC/+BR (nicht
zutreend für Baugröße M1).
NOTICE
Spannungen bis 850 V DC können zwischen den
Klemmen +UDC/+BR und -UDC auftreten. Nicht
kurzschlussgeschützt.
2.4 Programmieren
2.4.1 Programmieren einer automatischen
Motoranpassung (AMA)
Detaillierte Informationen zum Programmieren nden Sie
im Programmierhandbuch VLT
®
Micro Drive FC 51.
NOTICE
Sie können den Frequenzumrichter nach der Installation
der Kongurationssoftware MCT-10 per Computer über
eine RS485-Schnittstelle (Com-Port) programmieren.
Diese Software können Sie mit der Bestellnummer
130B1000 bestellen oder von der Danfoss-Website
www.danfoss.com/BusinessAreas/DrivesSolutions/software-
download herunterladen.

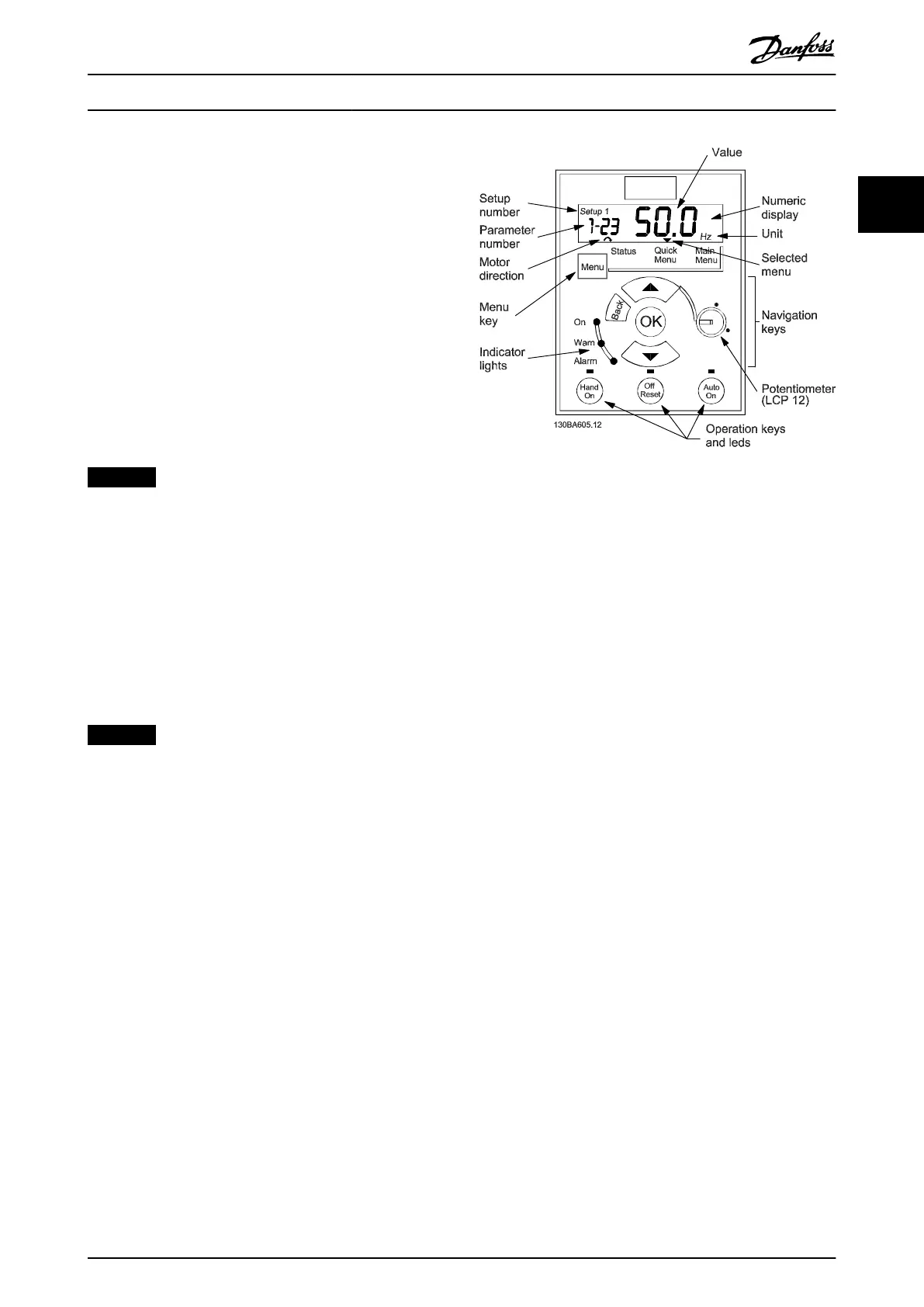

Illustration 2.7 Beschreibung der LCP-Tasten und des
Displays
Über die [Menu]-Taste können Sie eines der folgenden
Menüs auswählen:
Status
Nur für Anzeigen.
Quick-Menü
Zum
Zugri auf Quick-Menüs 1 und 2.
Hauptmenü
Zum Programmieren sämtlicher Parameter.
Navigationstasten
[Back]: Bringt Sie zum vorherigen Schritt oder zur
vorherigen Ebene in der Navigationsstruktur zurück.
[
▲
] [
▼
]: Für den Wechsel zwischen Parametergruppen,
Parametern und innerhalb von Parametern.
[OK]: Für die Parameterauswahl und die Annahme von
Änderungen an Parametereinstellungen.
Drücken von [OK] für mehr als 1 s ruft den Modus
Einstellen auf. Im Modus Einstellen können Sie schnelle
Einstellungen vornehmen, indem Sie die Tasten [
▲
] [
▼
]
zusammen mit [OK] drücken.
Drücken Sie [
▲
] [
▼
] zum Ändern von Werten. Drücken Sie
[OK], um schnell die Ziernstellen zu wechseln.
Drücken Sie zum Verlassen des Modus Einstellen erneut
[OK] für mehr als 1 s, um die Änderungen zu speichern,
oder [Back], um die Änderungen nicht zu speichern.
Bedientasten
Eine gelbe Anzeigeleuchte über den Bedientasten zeigt an,
welche Taste aktiv ist.
[Hand on]: Startet den Motor und ermöglicht die
Steuerung des Frequenzumrichters über die LCP-
Bedieneinheit.
[O/Reset]: Der Motor wird angehalten. Im Alarmmodus
wird der Motor zurückgesetzt.
Kurzanleitung
Quick Guide●Kurzanleitung●Guide rapide●Guía rápida●Guia Rápido●Краткое
руководство
MG02BB4P Danfoss A/S © 05/2016 All rights reserved. 39
2 2

Danfoss VLT Micro Drive FC 51 Specifications

General

Enclosure	IP20
Output Voltage	0-100% of supply voltage
Altitude	Up to 1000 m without derating
Power Range	0.18-22 kW
Control Method	V/f
Communication	Modbus RTU
Protection Features	Over-voltage, under-voltage, over-current, over-temperature
Ambient Temperature	-10°C to 50°C
Storage Temperature	-25°C to 65°C
Relative Humidity	5-95% (non-condensing)
Input Voltage	200-240 V, 380-480 V
Braking Function	Integrated braking chopper (optional)
