Danfoss VLT Micro Drive FC 51 Quick Guide

5.3.6 Load Sharing/Freio
Use plugues Faston de 6,3 mm isolados projetados para
alta tensão CC (Load Sharing e freio).
Entre em contato com Danfoss ou veja Instrução de Load
sharing VLT
®
5000 para load sharing e Freio VLT
®
2800/5000/5000 FLUX/FCD 300 para freio.
Load Sharing
Conecte os terminais -UDC e +UDC/+BR.
Freio
Conecte os terminais -BR e +UDC/+BR (não aplicável para
tamanho de gabinete metálico M1).
NOTICE
É possível ocorrer níveis de tensão de até 850 V CC entre
os terminais +UDC/+BR e -UDC. Não são protegidos
contra curto-circuito.
5.4 Programação
5.4.1 Programação na Adaptação
Automática do Motor (AMA)
Para obter informações detalhadas sobre como programar,
ver o Guia de Programação do VLT
®
Micro Drive FC 51.
NOTICE
O conversor de frequência também pode ser
programado de um PC via porta de comunicação RS485,
instalando o Software de Setup do MCT-10.
Esse software pode ser encomendado usando o código
número 130B1000 ou fazendo download do web site
Danfoss: www.danfoss.com/BusinessAreas/DrivesSolutions/
softwaredownload

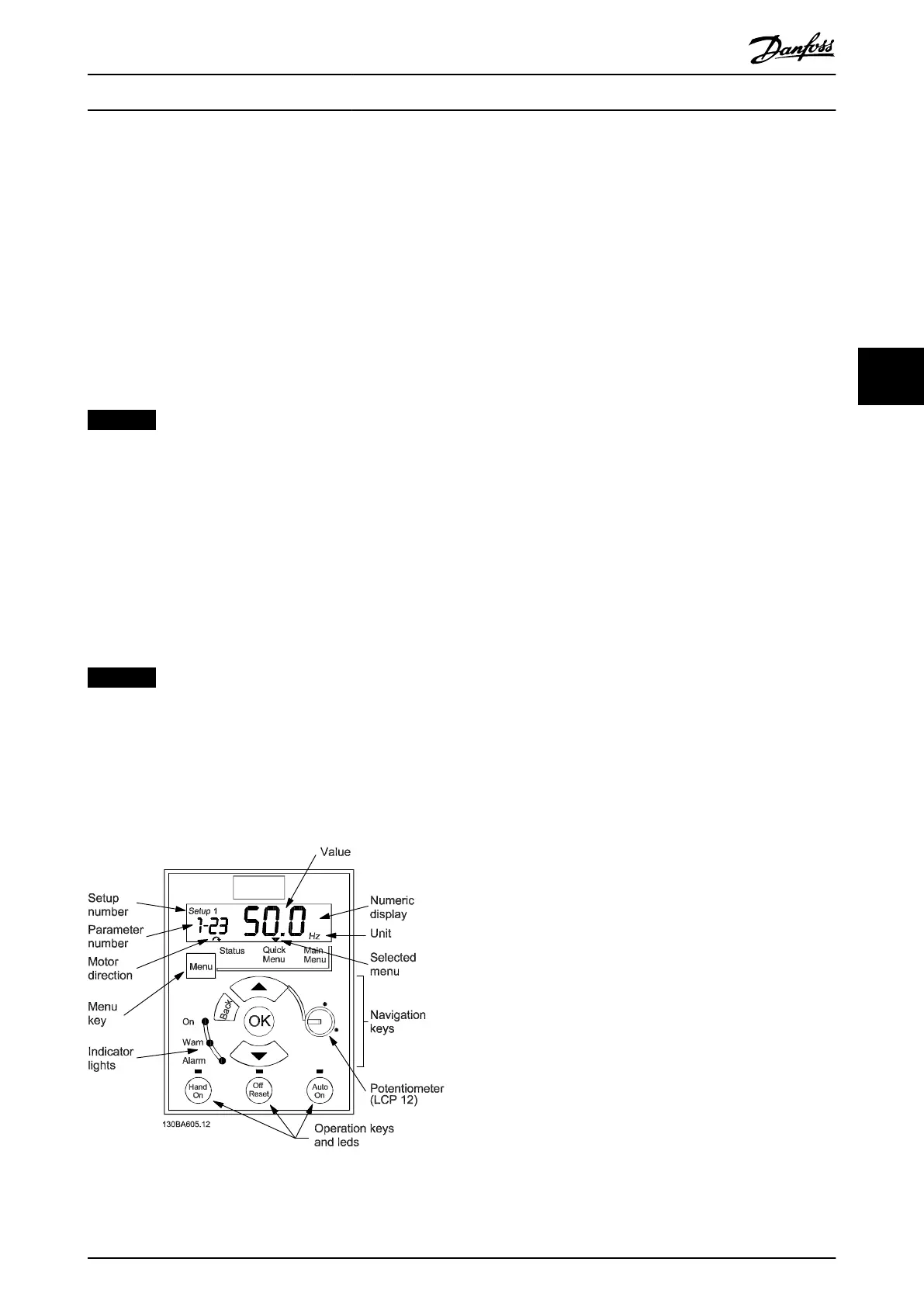

Illustration 5.7 Descrição do Display e Teclas do LCP
Pressione [Menu] para selecionar um dos seguintes menus:
Status
Somente para leituras.
Quick Menu
Para acessar Quick Menus 1 e 2.
Menu Principal
Para acessar todos os parâmetros.
Teclas de navegação
[Back] Para retornar à etapa ou camada anterior, na
estrutura de navegação.
[
▲
] [
▼
]: Para navegar entre os grupos do parâmetro,
parâmetros e dentro dos parâmetros.
[OK]: Para selecionar um parâmetro e para conrmar as
modicações nas programações dos parâmetros.
Pressionar [OK] por mais de 1 s entra no modo Ajustar. No
modo Ajustar, é possível fazer ajustes rápidos pressionando
[
▲
] [
▼
] em combinação com [OK].
Pressione [
▲
] [
▼
] para alterar o valor. Pressione [OK] para
alterar rapidamente entre os dígitos.
Para sair do modo Ajustar, pressione [OK] por mais de 1 s
novamente com salvar alterações ou pressione [Voltar] sem
salvar alterações.
Teclas de operação
Uma luz indicadora amarela acima das teclas de operação
indica a tecla ativa.
[Hand On] Dá partida no motor e ativa o controle do
conversor de frequência por meio do LCP.
[O/Reset] O motor para. Se em modo de alarme, o motor
reinicializa.
[Auto On] O conversor de frequência será controlado por
meio dos terminais de controle ou pela comunicação serial.
[Potenciômetro] (LCP12): O potenciômetro funciona de
duas maneiras dependendo do modo no qual o conversor
de frequência estiver funcionando.
Em modo Automático Ligado, o potenciômetro funciona
como uma entrada analógica programável adicional.
Em modo Manual Ligado, o potenciômetro controla a
referência local.
5.4.2 Programação no Ajuste automático
do motor (AMT)
Execute AMT para otimizar a compatibilidade entre o
conversor de frequência e o motor em modo VVC
+
.
•
O conversor de frequência constrói um modelo
matemático do motor para regular a corrente do
motor de saída, melhorando o desempenho do
motor.
•
Esse procedimento deve ser executado em um
motor frio para se obter os melhores resultados
Para executar AMT use o LCP numérico (NLCP).
Guia Rápido
Quick Guide●Kurzanleitung●Guide rapide●Guía rápida●Guia Rápido●Краткое
руководство
MG02BB4P Danfoss A/S © 05/2016 All rights reserved. 117
5 5

Danfoss VLT Micro Drive FC 51 Specifications

General

Enclosure	IP20
Output Voltage	0-100% of supply voltage
Altitude	Up to 1000 m without derating
Power Range	0.18-22 kW
Control Method	V/f
Communication	Modbus RTU
Protection Features	Over-voltage, under-voltage, over-current, over-temperature
Ambient Temperature	-10°C to 50°C
Storage Temperature	-25°C to 65°C
Relative Humidity	5-95% (non-condensing)
Input Voltage	200-240 V, 380-480 V
Braking Function	Integrated braking chopper (optional)
