3.3.3 Raccordement au secteur et au
moteur
Le variateur de fréquence est conçu pour entraîner tous les
moteurs asynchrones triphasés standard.
Il est également prévu pour accepter des câbles d'alimen-
tation/moteur d'une section maximale de 4 mm
2
/10 AWG
(M1, M2 et M3) et d'une section maximale de 16 mm
2
/6
AWG (M4 et M5).
•
Utiliser un câble de moteur blindé/armé pour se
conformer aux prescriptions d'émissions CEM et
raccorder ce câble à la plaque de connexion à la
terre et au métal du moteur.
•
Raccourcir au maximum le câble moteur an de
réduire le niveau sonore et les courants de fuite.
•
Pour plus de détails sur le montage de la plaque
de connexion à la terre, voir les instructions de
montage de la plaque de connexion du variateur
VLT
®
Micro Drive FC 51.
•
Voir également Installation électrique conforme
CEM dans le Manuel de conguration du VLT
®
Micro Drive FC 51.
1. Monter les câbles de terre à la borne PE.
2. Connecter le moteur aux bornes U, V et W.
3. Raccorder l'alimentation secteur aux bornes L1/L,
L2 et L3/N (triphasée) ou L1/L et L3/N
(monophasée) et serrer.

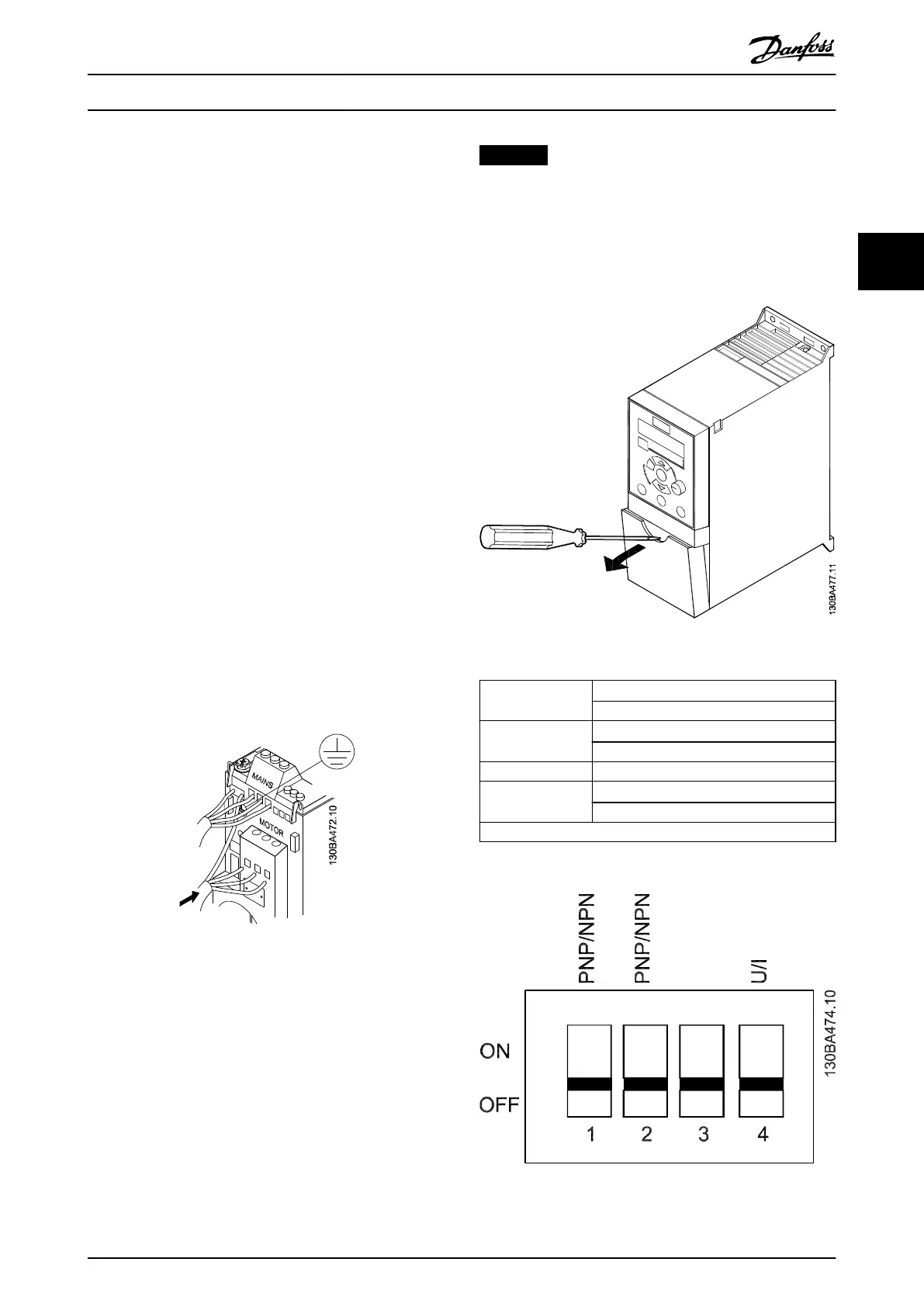

Illustration 3.2 Montage du câble de terre, du secteur et des
ls du moteur
3.3.4 Bornes de commande
Toutes les bornes des câbles de commande sont placées
sous la protection borniers à l'avant du variateur de
fréquence. Enlever la protection borniers à l'aide d'un
tournevis.
NOTICE
Regarder à l'arrière de la protection borniers la
disposition des bornes de commande et commutateurs.
Ne pas actionner les commutateurs avec le variateur de
fréquence sous tension.
Régler le par. 6-19 Mode born.53 en fonction de la
position du microrupteur 4.
Illustration 3.3 Démontage de la protection borniers
Commutateur 1
OFF = bornes PNP 29
1)
ON = bornes NPN 29
Commutateur 2
OFF = borne PNP 18, 19, 27 et 33
1)
ON = borne NPN 18, 19, 27 et 33
Commutateur 3 Pas de fonction
Commutateur 4
OFF = borne 53 0-10 V
1)
ON = borne 53 0/4-20 mA
1) = réglage par défaut
Table 3.4 Réglages des commutateurs S200 1-4
Illustration 3.4 Commutateurs S200 1-4
Guide rapide
Quick Guide●Kurzanleitung●Guide rapide●Guía rápida●Guia Rápido●Краткое
руководство
MG02BB4P Danfoss A/S © 05/2016 All rights reserved. 61
3 3

Danfoss VLT Micro Drive FC 51 Specifications

General

Enclosure	IP20
Output Voltage	0-100% of supply voltage
Altitude	Up to 1000 m without derating
Power Range	0.18-22 kW
Control Method	V/f
Communication	Modbus RTU
Protection Features	Over-voltage, under-voltage, over-current, over-temperature
Ambient Temperature	-10°C to 50°C
Storage Temperature	-25°C to 65°C
Relative Humidity	5-95% (non-condensing)
Input Voltage	200-240 V, 380-480 V
Braking Function	Integrated braking chopper (optional)
