Danfoss VLT Micro Drive FC 51 Quick Guide

6.3.3 Подключение к сети и к двигателю
Преобразователь частоты предназначен для работы со
всеми стандартными трехфазными асинхронными
двигателями.
К преобразователю частоты можно подключать кабели
сети/двигателя с максимальным сечением 4 мм²/10 AWG
(M1, M2 и M3) и максимальным сечением 16 мм²/6 AWG
(M4 и M5).
•
Чтобы обеспечить соответствие требованиям
ЭМС по излучению, используйте для
подключения двигателя экранированный/
защищенный кабель, причем соедините его и с
развязывающей панелью, и с металлическим
корпусом двигателя.
•
Для снижения уровня помех и токов утечки
кабель двигателя должен быть как можно
более коротким.
•
Подробное описание монтажа развязывающей
панели приведено в Инструкции по монтажу
развязывающей панели VLT
®
Micro Drive FC 51.
•
Также см. раздел Руководства по
проектированию VLT
®
Micro Drive FC 51,
посвященный установке в соответствии с
требованиями ЭМС.
1. Подключите провода заземления к клемме
защитного заземления.
2. Подключите двигатель к клеммам U, V и W.
3. Подключите провода сети к клеммам L1/L, L2 и
L3/N (трехфазная схема) или L1/L и L3/N
(однофазная схема) и затяните.

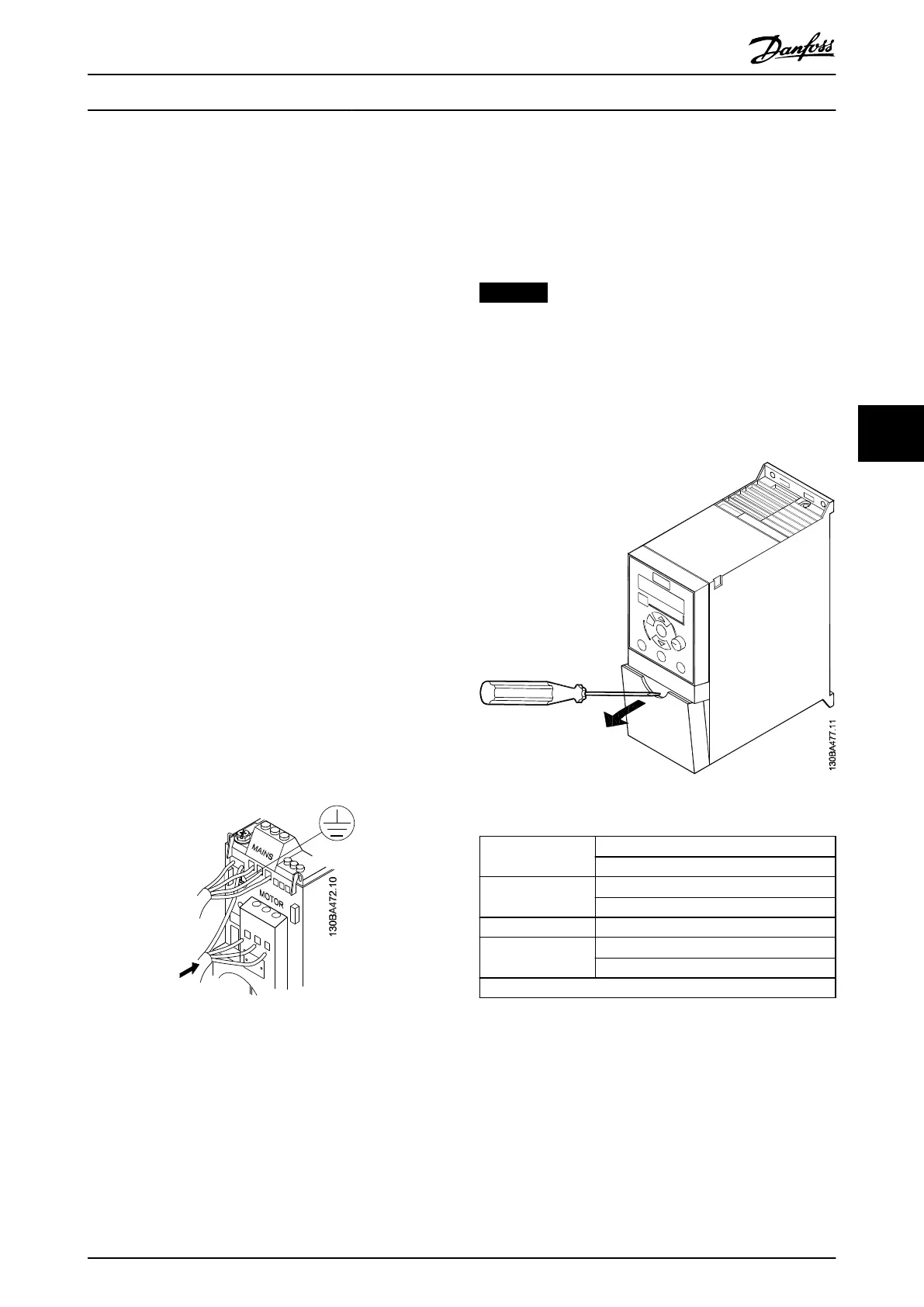

Illustration 6.2 Подключение заземляющего кабеля,
проводов сети и двигателя
6.3.4 Клеммы управления
Все клеммы для подсоединения кабелей управления
размещаются под клеммной крышкой на передней
стороне преобразователя частоты. Снимите клеммную
крышку с помощью отвертки.
NOTICE
Сверяйтесь со схемами клемм управления и
переключателей, приведенными на задней стороне
клеммной крышки.
Не манипулируйте переключателями, если на
преобразователь частоты подано питание.
Установите пар. 6-19 Terminal 53 Mode (Режим клеммы
53) в соответствии с положением переключателя 4.
Illustration 6.3 Снятие клеммной крышки
Переключатель 1
Выкл. = PNP-клеммы 29
1)
Вкл. = NPN-клеммы 29
Переключатель 2
Выкл. = PNP-клеммы 18, 19, 27 и 33
1)
Вкл. = NPN-клеммы 18, 19, 27 и 33
Переключатель 3 Не используется
Переключатель 4
Выкл. = клемма 53, 0–10 В
1)
Вкл. = клемма 53, 0/4–20 мА
1) = установка по умолчанию
Table 6.4 Установка переключателей S200, 1–4
Краткое руководство
Quick Guide●Kurzanleitung●Guide rapide●Guía rápida●Guia Rápido●Краткое
руководство
MG02BB4P Danfoss A/S © 05/2016 All rights reserved. 139
6
6

Danfoss VLT Micro Drive FC 51 Specifications

General

Enclosure	IP20
Output Voltage	0-100% of supply voltage
Altitude	Up to 1000 m without derating
Power Range	0.18-22 kW
Control Method	V/f
Communication	Modbus RTU
Protection Features	Over-voltage, under-voltage, over-current, over-temperature
Ambient Temperature	-10°C to 50°C
Storage Temperature	-25°C to 65°C
Relative Humidity	5-95% (non-condensing)
Input Voltage	200-240 V, 380-480 V
Braking Function	Integrated braking chopper (optional)
