6.3.2 Габаритные и присоединительные размеры
Шаблон для сверления отверстий находится на клапане упаковки.
B
a A
a A
a A
a A
a A
C
C
C C C
b
B
b
B
b
B
b
B
b
Ø 7mm
M5
M4
M3
M2
M1
Ø 7mm Ø 5.5mm Ø 4.5mm
130BB321.11
Ø 4.5mm
Мощность [кВт] Высота [мм] Ширина
[мм]
Глубина
1)
[мм]
Макс. вес
Корпус
1 x 200–240
В
3 x 200–240
В
3 x 380–480
В
A
A (с развязывающей
панелью)
a B b C [кг]
M1 0,18–0,75 0,25–0,75 0,37–0,75 150 205 140,4 70 55 148 1,1
M2 1,5 1,5 1,5–2,2 176 230 166,4 75 59 168 1,6
M3 2,2 2,2–3,7 3,0–7,5 239 294 226 90 69 194 3,0
M4 11,0–15,0 292 347,5 272,4 125 97 241 6,0
M5 18,5–22,0 335 387,5 315 165 140 248 9,5
1) Для панели LCP с потенциометром добавьте 7,6 мм.

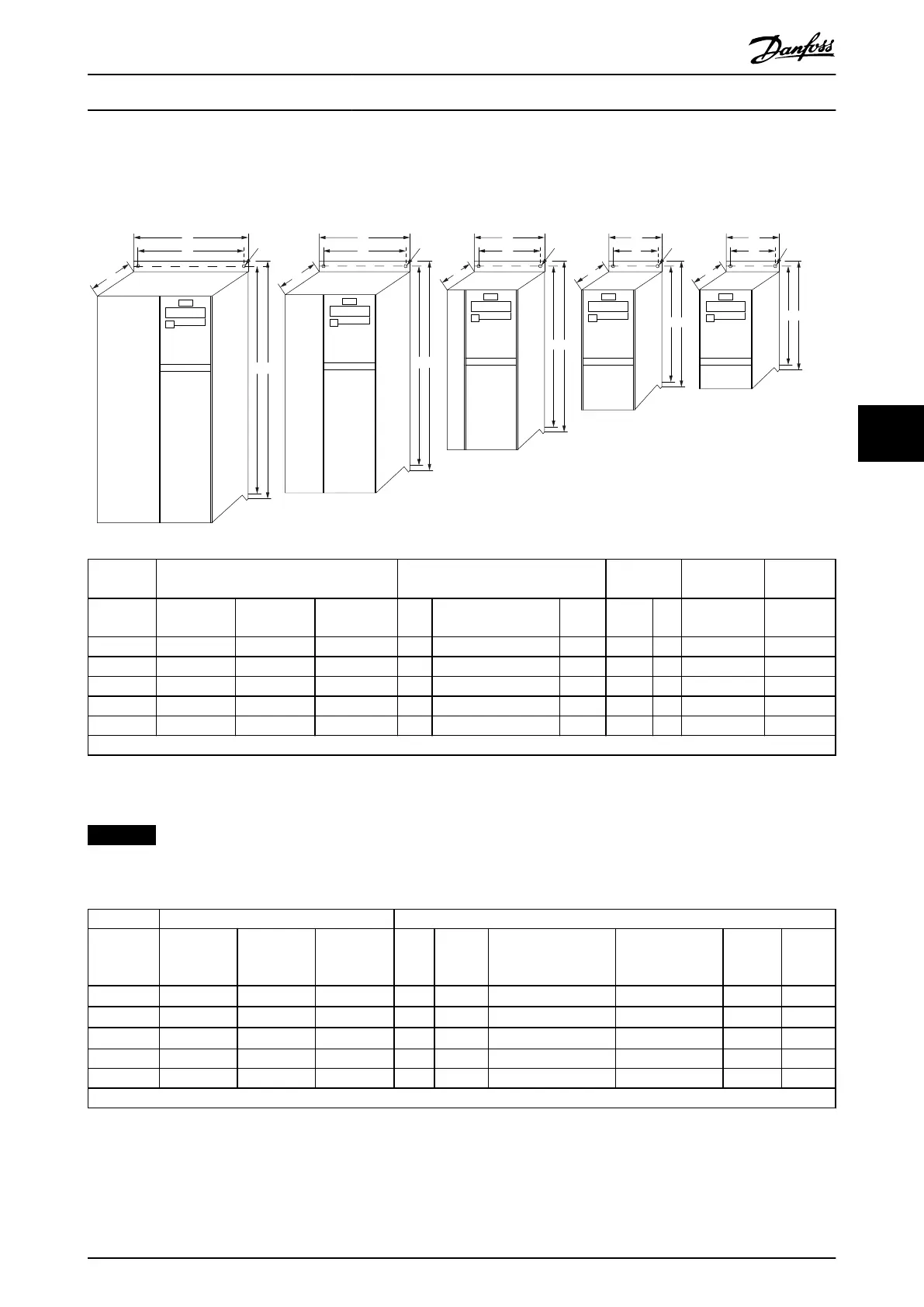

Illustration 6.1 Габаритные и присоединительные размеры
NOTICE
Вся система кабелей должна соответствовать государственным и местным нормам и правилам в отношении
сечения кабелей и температуры окружающей среды. Рекомендуется использовать медные проводники (60–75 °C).
Мощность [кВт] Усилие затяжки [Н·м]
Корпус
1 x 200–240
В
3 x 200–240
В
3 x 380–480
В
Сеть
Двигате
ль
Подключение
постоянного тока/
тормоз
Клеммы
управления
Земля Реле
M1 0,18–0,75 0,25–0,75 0,37–0,75 0,8 0,7
Наконечник
1)
0,15 3 0,5
M2 1,5 1,5 1,5–2,2 0,8 0,7
Наконечник
1)
0,15 3 0,5
M3 2,2 2,2–3,7 3,0–7,5 0,8 0,7
Наконечник
1)
0,15 3 0,5
M4 – – 11,0–15,0 1,3 1,3 1,3 0,15 3 0,5
M5 – – 18,5–22,0 1,3 1,3 1,3 0,15 3 0,5
1) Провода с наконечниками (разъемы 6,3 мм (0,25 дюйма) фирмы Faston)
Table 6.2 Затяжка клемм
