3.3.2 Encombrement
Un gabarit pour le perçage est disponible dans le rabat de l'emballage.
B
a A
a A
a A
a A
a A
C
C
C C C
b
B
b
B
b
B
b
B
b
Ø 7mm
M5
M4
M3
M2
M1
Ø 7mm Ø 5.5mm Ø 4.5mm
130BB321.11
Ø 4.5mm
Puissance [kW] Hauteur [mm] Largeur
[mm]
Profondeur
1)
[mm]
Poids max.
Protection
1 x 200-240
V
3 x 200-240
V
3 x 380-480
V
A
A (plaque de
connexion à la terre
incluse)
a B f C [kg]
M1 0,18–0,75 0,25–0,75 0,37–0,75 150 205 140,4 70 55 148 1,1
M2 1,5 1,5 1,5–2,2 176 230 166,4 75 59 168 1,6
M3 2,2 2,2–3,7 3,0–7,5 239 294 226 90 69 194 3,0
M4 11,0–15,0 292 347,5 272,4 125 97 241 6,0
M5 18,5–22,0 335 387,5 315 165 140 248 9,5
1) Pour le LCP avec potentiomètre, ajouter 7,6 mm.

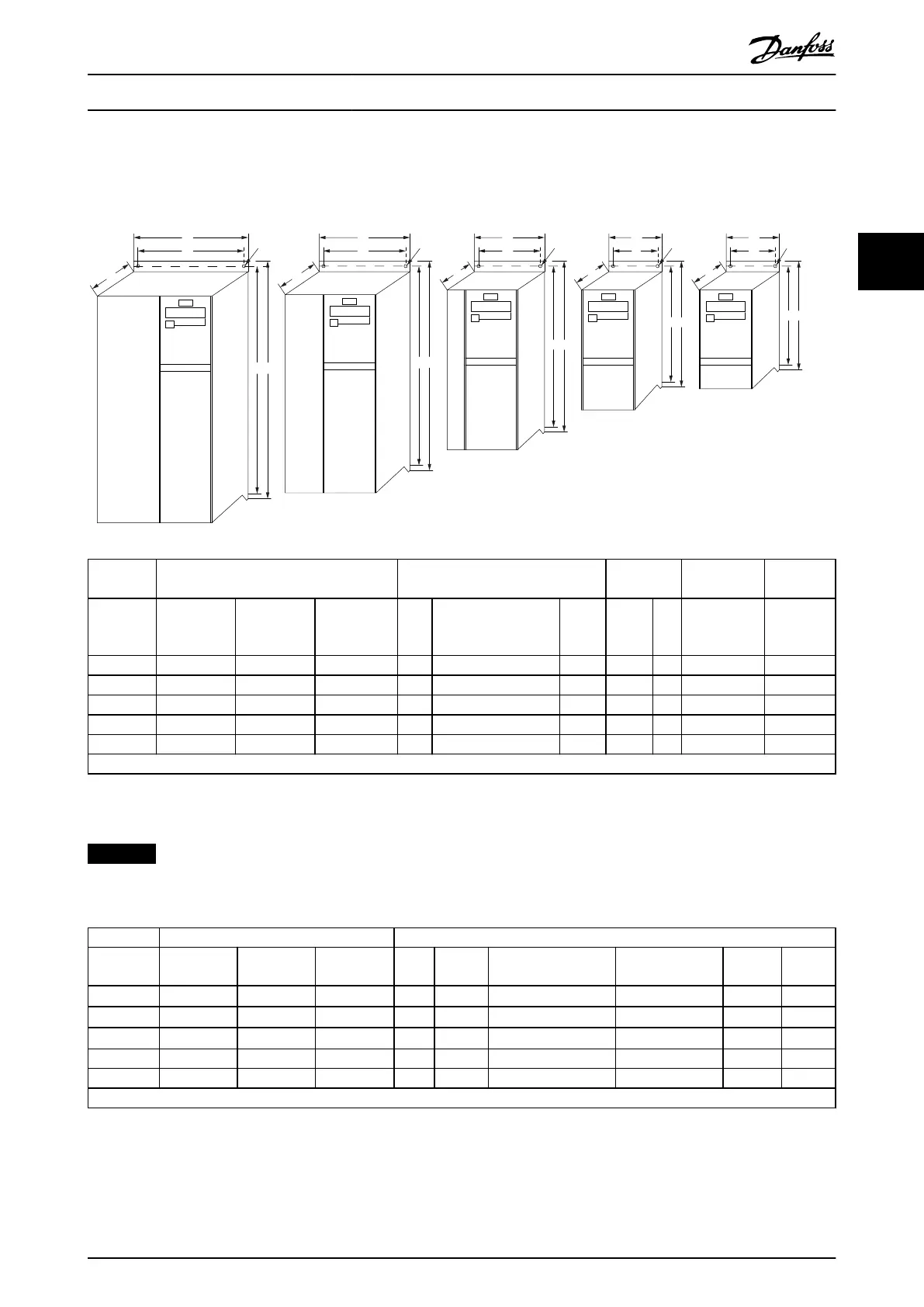

Illustration 3.1 Encombrement
NOTICE
L'ensemble du câblage doit être conforme aux réglementations nationales et locales en matière de sections de câble et
de température ambiante. Conducteurs en cuivre requis, (60-75 °C) recommandés.
Puissance [kW] Couple [Nm]
Boîtier
1 x 200–240
V
3 x 200–240
V
3 x 380–480
V
Ligne Moteur Connexion CC/frein
Bornes de
commande
Terre Relais
M1 0,18–0,75 0,25–0,75 0,37–0,75 0,8 0,7
À lame
1)
0,15 3 0,5
M2 1,5 1,5 1,5–2,2 0,8 0,7
À lame
1)
0,15 3 0,5
M3 2,2 2,2–3,7 3,0–7,5 0,8 0,7
À lame
1)
0,15 3 0,5
M4 – – 11,0–15,0 1,3 1,3 1,3 0,15 3 0,5
M5 – – 18,5–22,0 1,3 1,3 1,3 0,15 3 0,5
1) Connecteurs à lame (ches Faston 6,3 mm (0,25 po))
Table 3.2 Serrage des bornes
Guide rapide
Quick Guide●Kurzanleitung●Guide rapide●Guía rápida●Guia Rápido●Краткое
руководство
MG02BB4P Danfoss A/S © 05/2016 All rights reserved. 59
