3.3.6 Répartition de la charge/frein
Utiliser des ches isolées Faston 6,3 mm conçues pour une
haute tension de courant continue (répartition de la charge
et frein).
Contacter Danfoss ou lire l'instruction de répartition de la
charge du VLT
®
5000 pour la répartition de la charge et
Frein du VLT
®
2800/5000/5000 FLUX/FCD 300 pour le frein.
Répartition de la charge
Raccorder les bornes -UDC et +UDC/+BR.
Frein
Raccorder les bornes -BR et +UDC/+BR (non applicable
pour la protection M1).
NOTICE
Noter la présence possible de tensions aux bornes
+UDC/+BR et -UDC pouvant atteindre 850 V CC. Pas de
protection contre les courts-circuits.
3.4 Programmation
3.4.1 Programmation de l'adaptation
automatique au moteur (AMA)
Pour plus d'informations sur la programmation, se reporter
au Guide de programmation du VLT
®
Micro Drive FC 51.
NOTICE
Le variateur de fréquence peut aussi être programmé à
partir d'un PC via un port com RS485 en installant le
logiciel de programmation MCT10.
Ce logiciel peut être soit commandé à l'aide du numéro
de code 130B1000 soit téléchargé sur le site Internet de
Danfoss : www.danfoss.com/BusinessAreas/DrivesSolutions/
softwaredownload

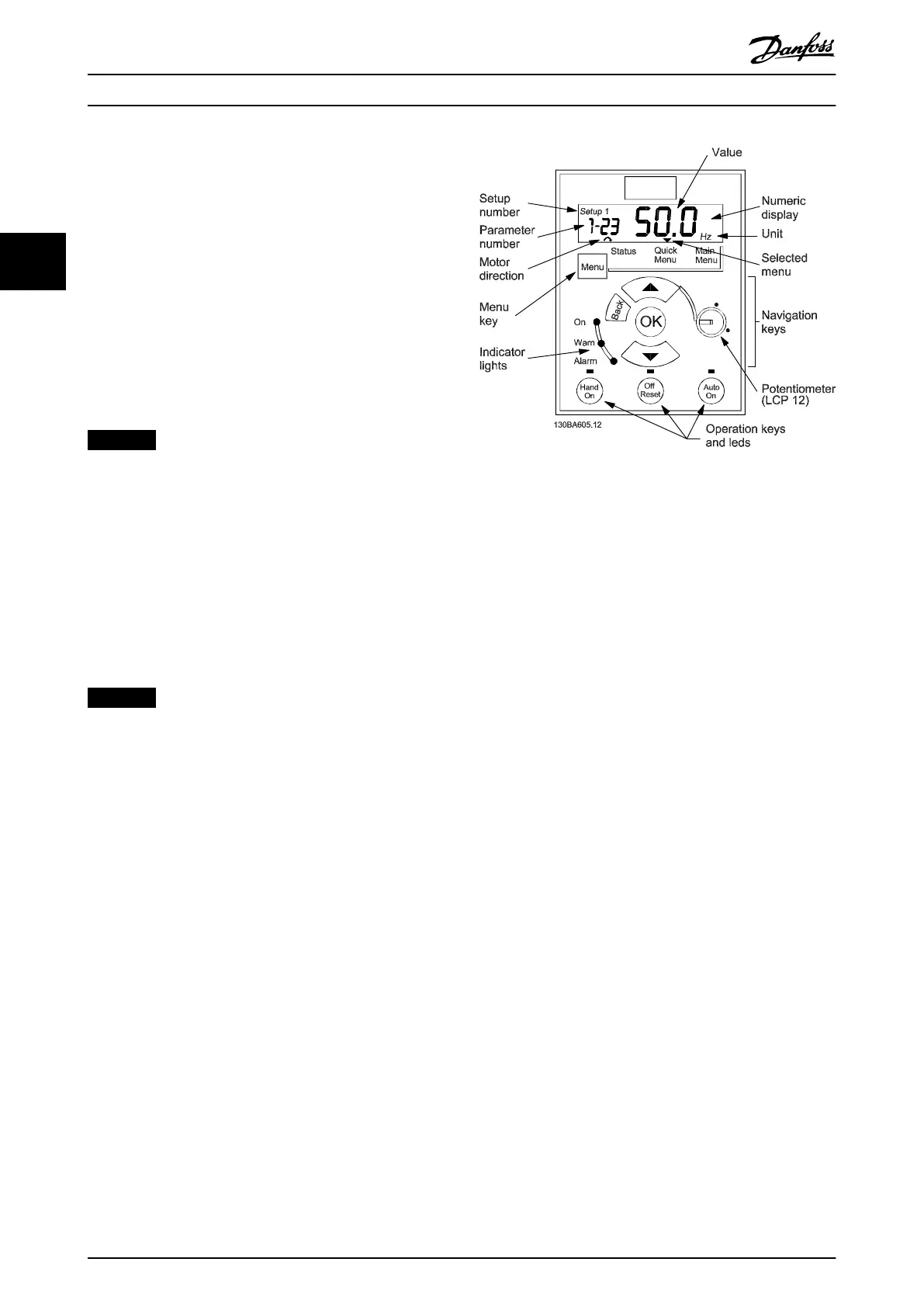

Illustration 3.7 Description des touches et de l'achage du
LCP
Appuyer sur la touche [Menu] pour sélectionner l'un des
menus suivants :
Status
Pour
achages uniquement.
Menu rapide
Pour accéder aux menus rapides 1 et 2.
Menu principal
Pour accéder à l'ensemble des paramètres.
Touches de navigation
[Back] : renvoie à l'étape ou au niveau précédent de la
structure de navigation.
[
] [
] : pour se déplacer entre les groupes de paramètres,
les paramètres et au sein des paramètres.
[OK] : pour sélectionner un paramètre et pour accepter les
changements des réglages des paramètres.
Appuyer sur [OK] pendant plus d'une seconde pour
accéder au mode Réglage. Ce mode sert à eectuer des
ajustements rapides en appuyant sur les touches [
] [
]
associées à [OK].
Appuyer sur [
] [
] pour changer la valeur. Appuyer sur
[OK] pour passer rapidement d'un chire à l'autre.
Pour quitter ce mode, appuyer de nouveau sur [OK]
pendant plus d'une seconde et enregistrer les modi-
cations ou appuyer sur [Back] sans enregistrer les
modications.
Touches d'exploitation
Un témoin lumineux jaune au-dessus des touches d'exploi-
tation indique que la touche est active.
[Hand On] : démarre le moteur et permet de commander
le variateur de fréquence via le LCP.
[O/Reset] : Le moteur s'arrête. En mode alarme, le moteur
se réinitialise.
Guide rapide
VLT
®
Micro Drive FC 51
64 Danfoss A/S © 05/2016 All rights reserved. MG02BB4P
