Danfoss VLT Micro Drive FC 51 Quick Guide

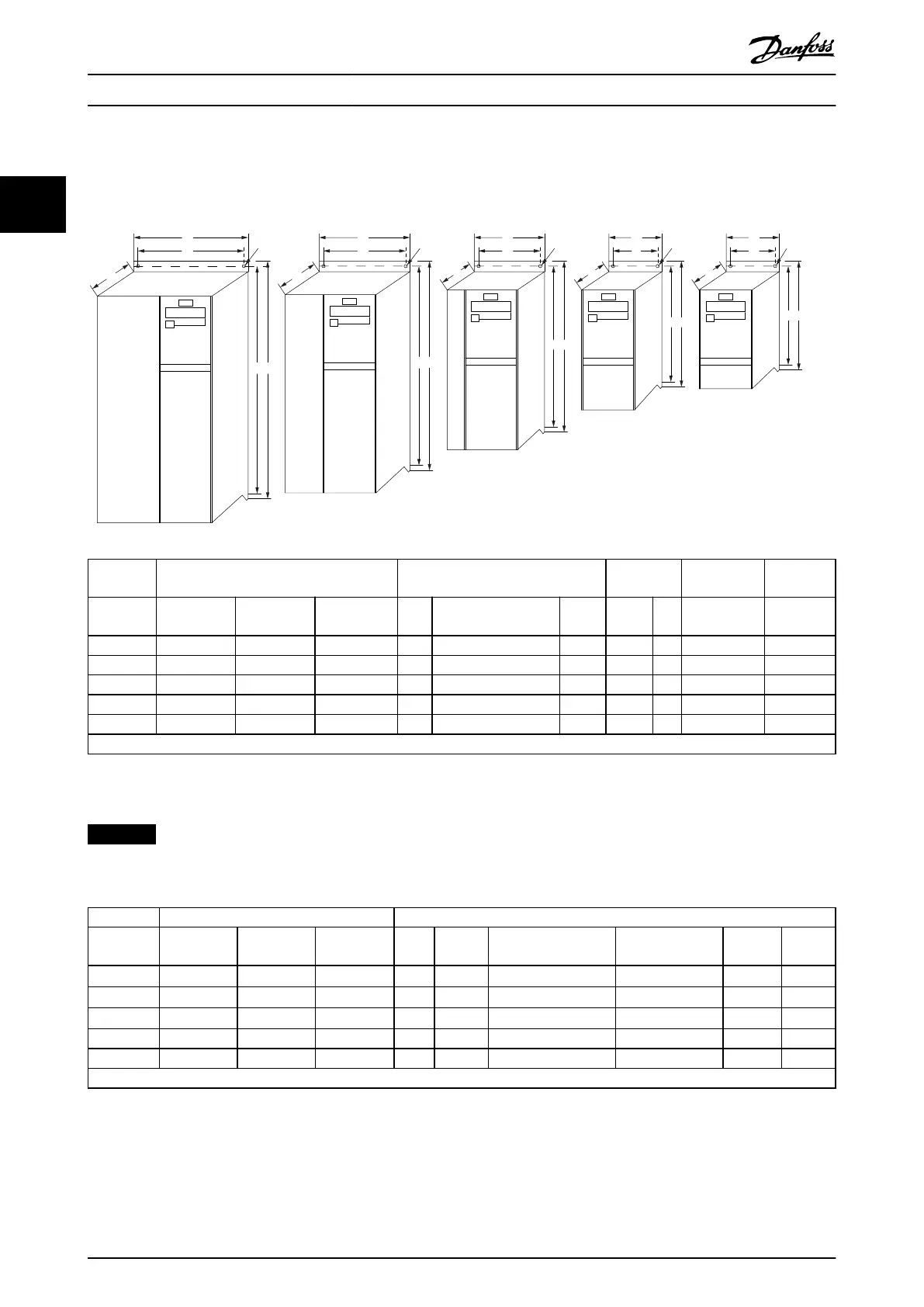

2.3.2 Abmessungen
Eine Bohrschablone ist auf der Verpackung enthalten.
B
a A
a A
a A
a A
a A
C
C
C C C
b
B
b
B
b
B
b
B
b
Ø 7mm
M5
M4
M3
M2
M1
Ø 7mm Ø 5.5mm Ø 4.5mm
130BB321.11
Ø 4.5mm
Leistung [kW] Höhe [mm] Breite [mm]
Tiefe
1)
[mm]
Maximales
Gewicht
Gehäuse 1x200-240 V 3x200-240 V 3x380-480 V A
A (mit
Abschirmblech)
a B b C [kg]
M1 0,18–0,75 0,25–0,75 0,37–0,75 150 205 140,4 70 55 148 1,1
M2 1,5 1,5 1,5–2,2 176 230 166,4 75 59 168 1,6
M3 2,2 2,2–3,7 3,0–7,5 239 294 226 90 69 194 3,0
M4 11,0–15,0 292 347,5 272,4 125 97 241 6,0
M5 18,5–22,0 335 387,5 315 165 140 248 9,5
1) Fügen Sie bei LCP mit Potentiometer 7,6 mm hinzu.
Illustration 2.1 Abmessungen
NOTICE
Befolgen Sie stets die nationalen und lokalen Vorschriften zum Leitungsquerschnitt und zur Umgebungstemperatur.
Grundsätzlich wird der Einsatz von Kupferleitern (60-75 °C) empfohlen.
Leistung [kW] Drehmoment [Nm]
Gehäuse 1x200–240 V 3x200–240 V 3x380–480 V
Leitu
ng
Motor
DC-Verbindung/
Bremse
Steuerklemmen Masse Relais
M1 0,18–0,75 0,25–0,75 0,37–0,75 0,8 0,7
Flachklemme
1)
0,15 3 0,5
M2 1,5 1,5 1,5–2,2 0,8 0,7
Flachklemme
1)
0,15 3 0,5
M3 2,2 2,2–3,7 3,0–7,5 0,8 0,7
Flachklemme
1)
0,15 3 0,5
M4 – – 11,0–15,0 1,3 1,3 1,3 0,15 3 0,5
M5 – – 18,5–22,0 1,3 1,3 1,3 0,15 3 0,5
1) Flachstecker (6,3-mm-Faston-Stecker)
Table 2.2 Anziehen von Klemmen
Kurzanleitung
VLT
®
Micro Drive FC 51
34 Danfoss A/S © 05/2016 All rights reserved. MG02BB4P
22

Danfoss VLT Micro Drive FC 51 Specifications

General

Enclosure	IP20
Output Voltage	0-100% of supply voltage
Altitude	Up to 1000 m without derating
Power Range	0.18-22 kW
Control Method	V/f
Communication	Modbus RTU
Protection Features	Over-voltage, under-voltage, over-current, over-temperature
Ambient Temperature	-10°C to 50°C
Storage Temperature	-25°C to 65°C
Relative Humidity	5-95% (non-condensing)
Input Voltage	200-240 V, 380-480 V
Braking Function	Integrated braking chopper (optional)
