6.3.6 Распределение нагрузки/тормоз
Для постоянного тока (цепь разделения нагрузки и
тормозное устройство) используйте изолированные
разъемы для высокого напряжения Faston 6,3 мм.
Обратитесь в Danfoss или см. Инструкции по
разделению нагрузки VLT
®
5000 и тормозу VLT
®
2800/5000/5000 FLUX/FCD 300 Brake.
Разделение нагрузки
Соедините клеммы -UDC и +UDC/+BR.
Тормоз
Соедините клеммы -BR и +UDC/+BR (не применимо для
размера корпуса M1).
NOTICE
Между клеммами +UDC/+BR и -UDC могут возникать
напряжения до 850 В. Защита от короткого замыкания
отсутствует.
6.4 Программирование
6.4.1 Программирование с помощью
автоматической адаптации
двигателя (ААД)
Подробнее о программировании см. в Руководстве по
программированию VLT
®
Micro Drive FC 51.
NOTICE
С помощью программы настройки MCT-10
преобразователь частоты также может быть
запрограммирован с ПК через коммуникационный
порт RS485.
Используйте код 130B1000 для заказа программы или
загрузите ее с веб-сайта компании Danfoss:
www.danfoss.com/BusinessAreas/DrivesSolutions/software-
download

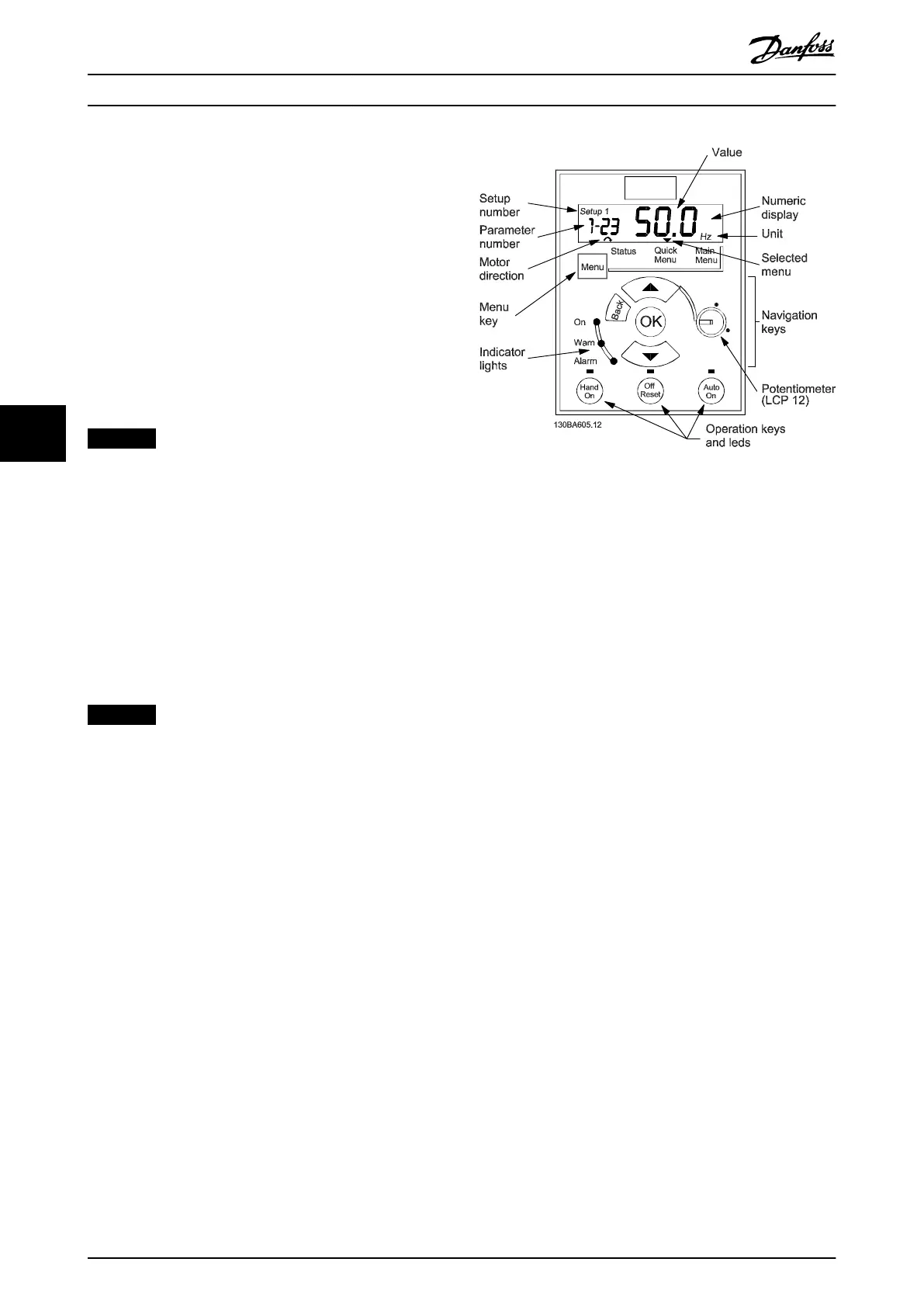

Illustration 6.7 Описание кнопок и дисплея панели LCP
С помощью кнопки [Menu] (Меню) выберите одно из
следующих меню:
Состояние
Только для вывода показаний.
Быстрое меню
Для доступа к быстрым меню 1 и 2.
Главное меню
Для доступа ко всем параметрам.
Кнопки навигации
[Back] (Назад): позволяет возвратиться к предыдущему
шагу или уровню в структуре перемещений.
[
] [
]: используются для перехода между группами
параметров, параметрами и в пределах параметров.
[OK]: используется для выбора параметра и принятия
изменений, внесенных в значение параметра.
При нажатии [OK] более одной секунды запускается
режим регулировки. В режиме регулировки можно
быстро отрегулировать параметры нажатием кнопок [
]
[
] и [OK].
Для изменения значения параметра нажимайте кнопки
[
] [
]. Нажимайте [OK] для перехода между цифрами.
Чтобы выйти из режима регулировки, снова нажмите
[OK] более одной секунды для сохранения изменений
или нажмите [Back] для выхода без сохранения
изменений.
Кнопки управления
Желтый световой индикатор над кнопками управления
указывает на активную кнопку.
[Hand On] (Ручной пуск): используется для пуска
двигателя и позволяет управлять преобразователем
частоты с LCP.
[O/Reset] (Выкл./Сброс): двигатель останавливается. В
аварийном режиме параметры двигателя сбрасываются.
Краткое руководство
VLT
®
Micro Drive FC 51
142 Danfoss A/S © 05/2016 All rights reserved. MG02BB4P
6
6
