5.3.3 Conexão na Rede Elétrica e Motor
O conversor de frequência foi projetado para funcionar
com todos os motores assíncronos trifásicos padrão.
O conversor de frequência foi projetado para aceitar cabos
de rede elétrica/cabo de motor com seção transversal
máxima de 4 mm
2
/10 AWG(M1, M2 e M3) e seção
transversal máxima de 16 mm
2
/6 AWG (M4 e M5).
•
Use um cabo de motor blindado/encapado
metalicamente para atender as especicações de
emissão EMC e conecte esse cabo tanto na placa
de desacoplamento como na carcaça do motor.
•
Mantenha o cabo de motor o mais curto possível,
a m de reduzir o nível de ruído e correntes de
fuga.
•
Para obter mais detalhes sobre a montagem da
placa de desacoplamento, ver Instruções de
Montagem da Placa de Desacoplamento do VLT
®
Micro Drive FC 51.
•
Ver também o capítulo Instalação em confor-
midade com a EMC no Guia de Design do VLT
®
Micro Drive FC 51.
1. Monte os os de aterramento no terminal PE.
2. Conecte o motor aos terminais U, V e W.
3. Monte a alimentação de rede elétrica nos
terminais L1/L, L2 e L3/N (trifásico) ou L1/L e
L3/N (monofásico) e aperte.

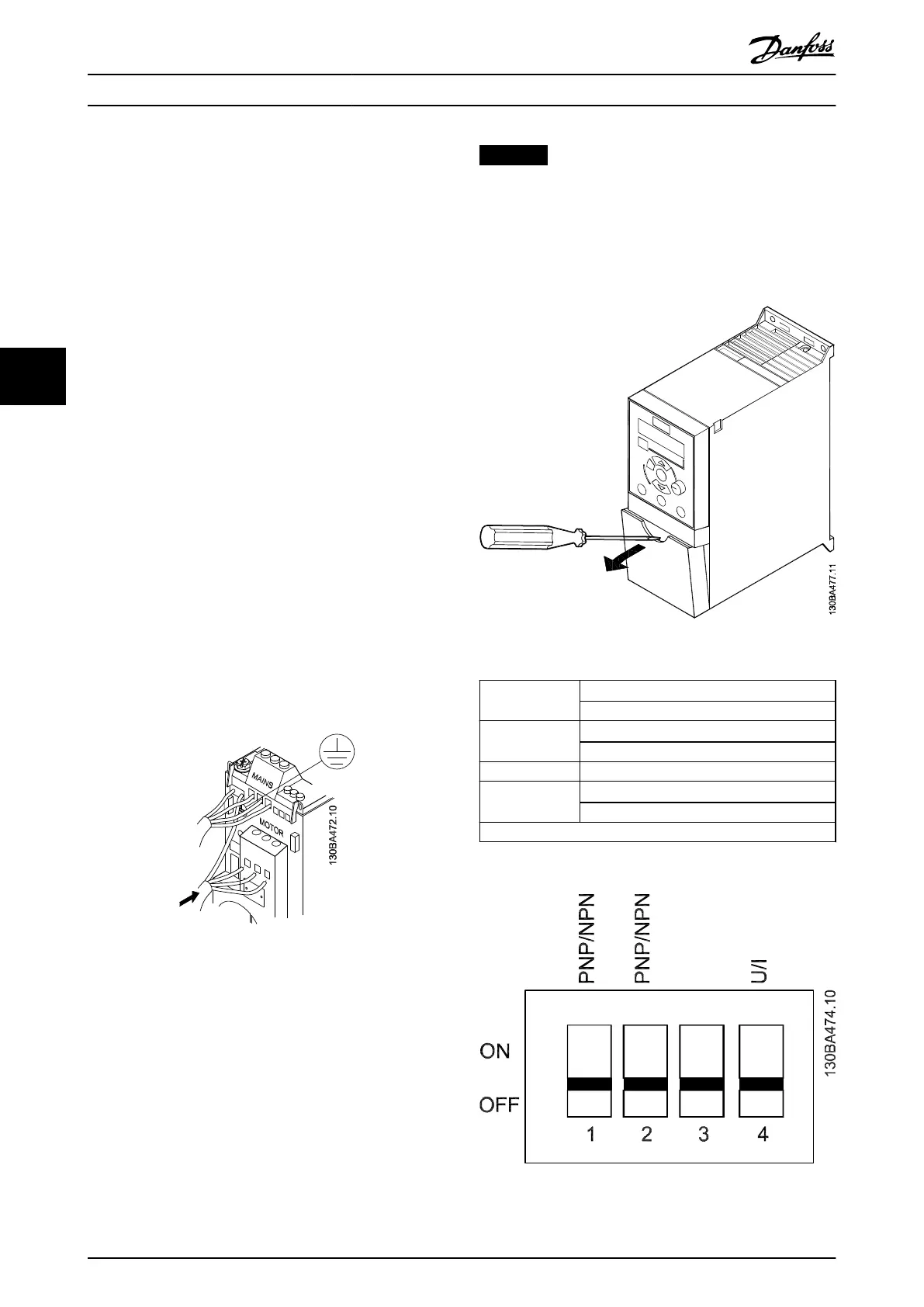

Illustration 5.2 Montagem do Cabo de Aterramento, Rede
Elétrica e Fios do Motor
5.3.4 Terminais de Controle
Todos os terminais dos cabos de controle estão localizados
sob a tampa do bloco de terminais, na frente do conversor
de frequência. Remova a tampa de terminal utilizando uma
chave de fenda.
NOTICE
Consulte o verso da tampa de terminal para ver o
diagrama dos terminais de controle e interruptores.
Não acione as chaves com o conversor de frequência
energizado.
Programe 6-19 Modo do Terminal 53 de acordo com a
posição do Interruptor 4.
Illustration 5.3 Removendo a Tampa de Terminais
Interruptor 1
O=PNP terminais 29
1)
On=NPN terminais 29
Interruptor 2
O=PNP terminal 18, 19, 27 e 33
1)
On=NPN terminal 18, 19, 27 e 33
Interruptor 3 Sem função
Interruptor 4
O=Terminal 53 0–10 V
1)
On=Terminal 53 0/4-20 mA
1)=conguração padrão
Table 5.4 Congurações dos Interruptores S200 1-4
Illustration 5.4 S200 Interruptores 1–4
Guia Rápido
VLT
®
Micro Drive FC 51
114 Danfoss A/S © 05/2016 All rights reserved. MG02BB4P
55
