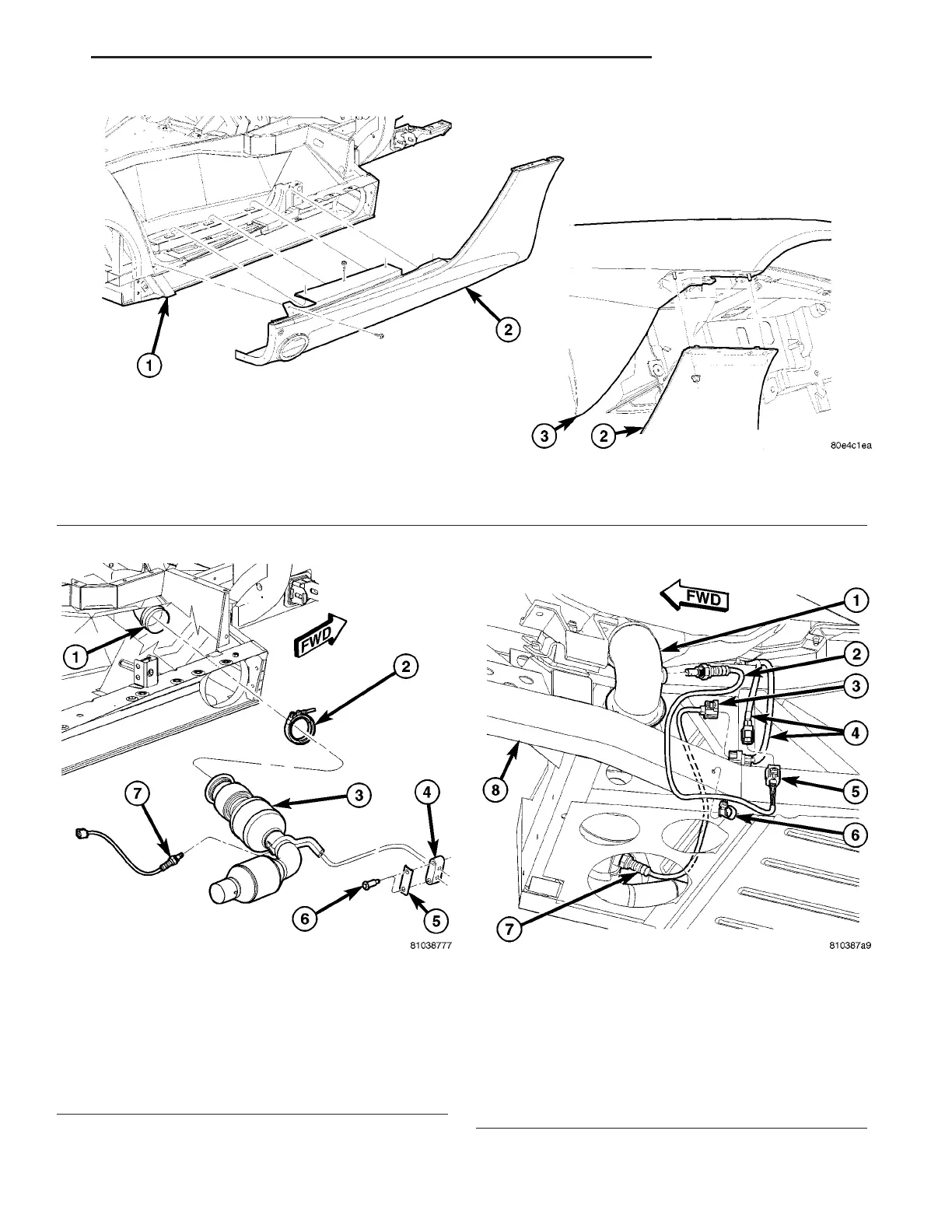

Fig. 7 Sill Panel (Right Side Shown - Left Side Typical)
1 - FRAME ASSEMBLY
2 - SILL PANEL
3 - FENDER ASSEMBLY
Fig. 8 Catalytic Converter (Right Side Shown - Left
Side Typical)
1 - EXHAUST MANIFOLD
2 - V-BAND CLAMP
3 - CATALYTIC CONVERTER
4-9A9 PILLAR SUPPORT ISOLATOR
5 - BRACKET
6 - BOLT(S)
7 - DOWNSTREAM OXYGEN SENSOR
Fig. 9 Oxygen Sensors and Connectors (Right Side
Shown - Left Side Typical)
1 - EXHAUST MANIFOLD
2 - UPSTREAM OXYGEN SENSOR
3 - DOWNSTREAM OXYGEN SENSOR CONNECTOR
4 - BODY WIRING
5 - UPSTREAM OXYGEN SENSOR CONNECTOR
6 - TIE WRAP CLIP
7 - DOWNSTREAM OXYGEN SENSOR
8 - RIGHT INNER FRAME RAIL
ZB EXHAUST SYSTEM 11 - 7
CATALYTIC CONVERTER(S) (Continued)
