Installation Drawings
25

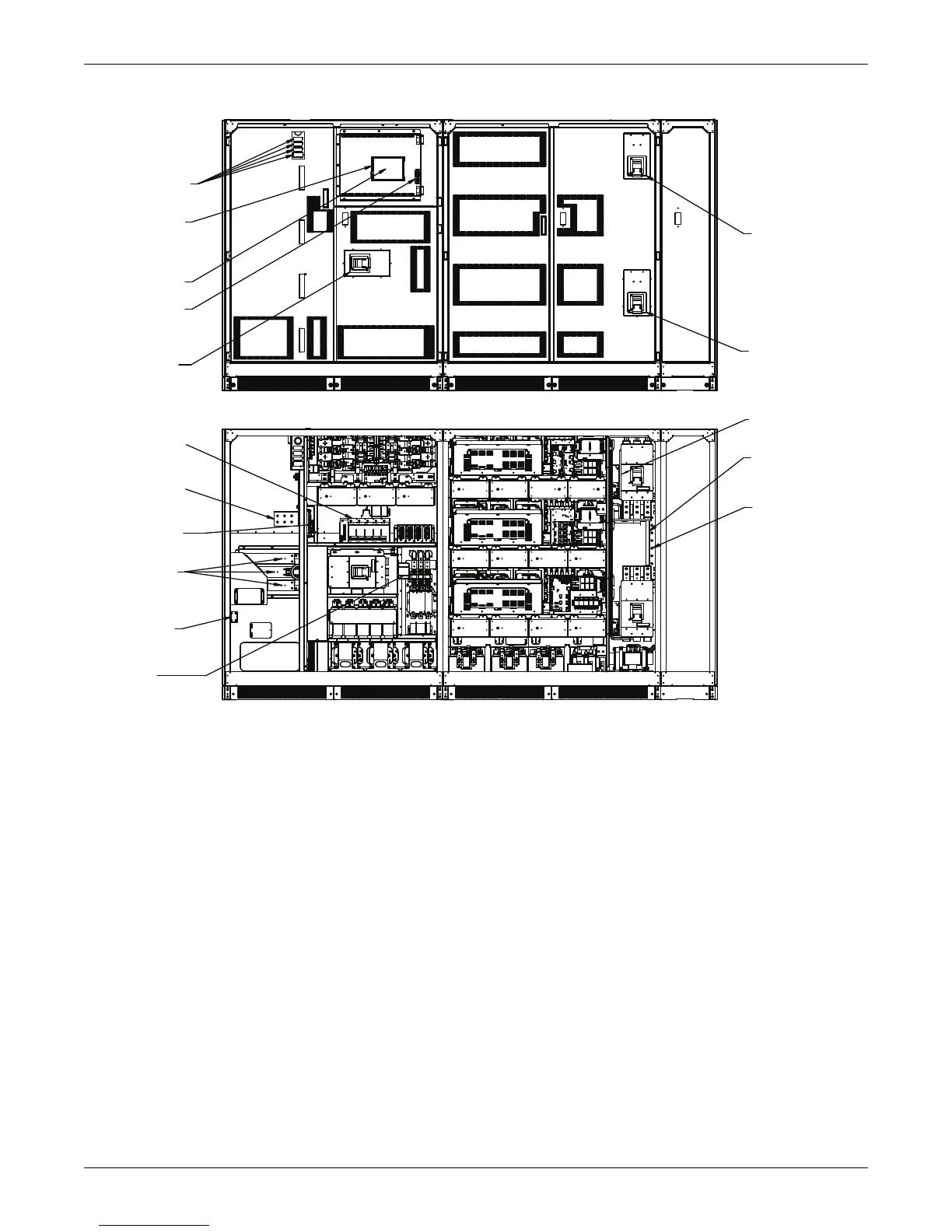

Figure 15 Main components, 625kVA Liebert NXL UPS, SMS and 1+N multi-module unit with static bypass
OPTION BOX
(6 SLOTS)
LIEBERT
INTELLISLOT
HOUSINGS
MAIN INPUT
CIRCUIT BREAKER
(CB1)
MODULE OUTPUT
CIRCUIT BREAKER
(CB2)
BACKFEED
CIRCUIT BREAKER
(BFB)
KEYLOCK OR
EMO BUTTON
(OPTIONAL)
INPUT
GROUND
INPUT
BUSBARS
DC INPUT
OUTPUT
BUSBARS
BYPASS
BUSBARS
FRONT DOORS REMOVED
DOORS AND INNER SKINS REMOVED
HMI SCREEN
CB2/IOB
CIRCUIT BREAKER
INTERFACE BOARD
CB1/RIB
CIRCUIT BREAKER
INTERFACE BOARD
EXTERNAL
INTERFACE
BOARD (EIB
INTER-MODULE
COMMUNICATION
BOARD (LOCATED
BEHIND HMI SCREEN)
