Installation Drawings
46

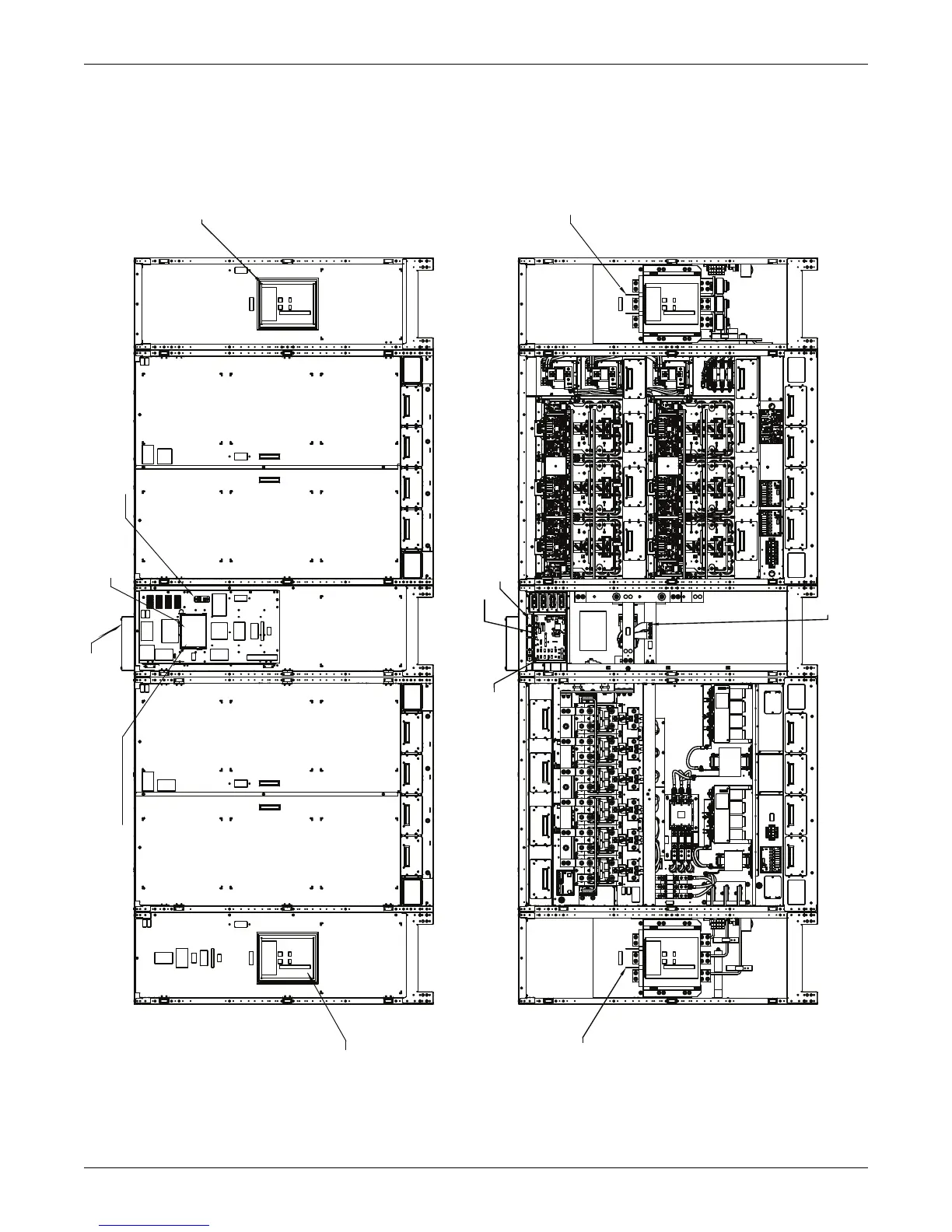

Figure 35 Main components, 1100kVA UPS N+1 multi-module without static bypass
DOORS AND INNER SKINS REMOVED
FRONT DOORS REMOVED
MAIN INPUT
CIRCUIT BREAKER
(CB1)
EXTERNAL INTERFACE BOARD
OUTPUT CIRCUIT
BREAKER (CB2)
RECTIFIER INPUT &
GROUND BUS BARS
INTELLISLOT SLOTS
INPUT CABINET RECTIFIER CABINET DC CABINET INVERTER CABINET OUTPUT CABINET
OUTPUT
BUSBARS
OPTION BOX (6 SLOTS)
(BEHIND BOARD)
DC INPUT BUS BARS
HMI SCREEN
(OPTIONAL)
INTER-MODULE COMMUNICATION BOARD
(LOCATED BEHIND HMI SCREEN)
HMI KEYLOCK OR EMO BUTTON
CONTROL CABLE BOX
