Reference Manual
00809-0100-4731, Rev FA
April 2003
APEX
™
and APEX Sentry
™
Radar Gauge
A-10

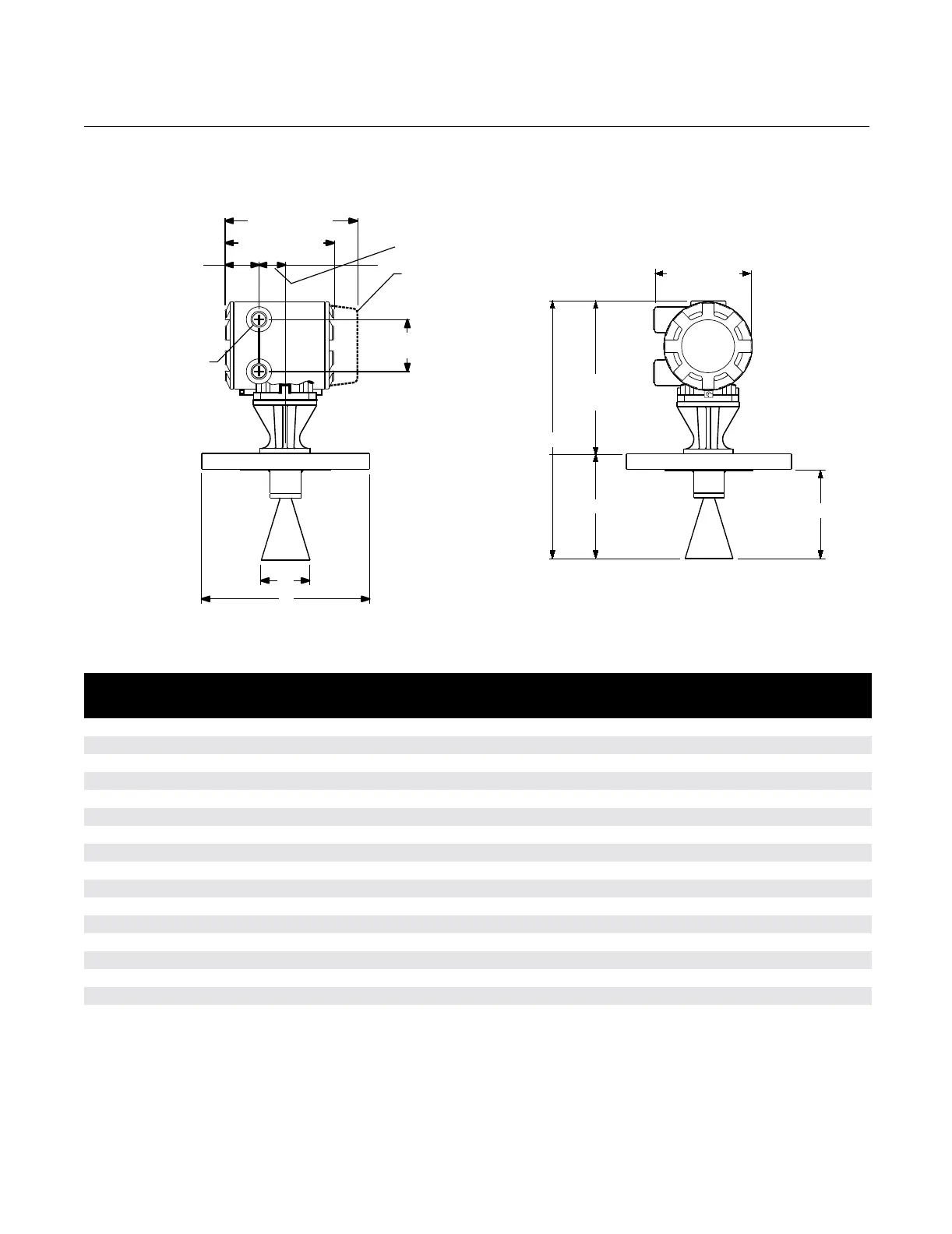

Figure A-2. APEX Dimensional
Drawings (Repeated Drawing)
2.06
(52.3)
3.00
(76.2)
8.40
(213)
A
1.55 (39.4)
3
/4–14 NPT
Conduit
Connections(2)
B
D
5.50 (139.7)
7.50 (190.5)
6.50 (165.1)
E
C
M1 or M2 Integral
Display (Optional)
Dimensions are in inches (millimeters)
3095_14A, 3095_15A
TABLE 4. Dimensions (Table 2 of 3)
Flange Size Antenna Size
Dimensions in inches (millimeters)
A B C D E
6-inch ASME B.16 (ANSI) Class 150 2-inch 13.75 (349) 5.35 (136) 11.00 (279) 4.41 (112) 1.75 (44)
6-inch ASME B.16 (ANSI) Class 300 2-inch 13.75 (349) 5.35 (136) 12.50 (318) 3.97 (101) 1.75 (44)
6-inch ASME B.16 (ANSI) Class 150 3-inch (original)* 14.35 (364) 5.96 (151) 11.00 (279) 5.02 128) 2.71 (69)
6-inch ASME B.16 (ANSI) Class 300 3-inch (original)* 14.35 (364) 5.96 (151) 12.50 (318) 4.58 (116) 2.71 (69)
6-inch ASME B.16 (ANSI) Class 150 3-inch (new)* 16.38 (416) 7.98 (203) 11.00 (279) 7.04 (179) 2.69 (68)
6-inch ASME B.16 (ANSI) Class 300 3-inch (new)* 16.38 (416) 7.98 (203) 12.50 (318) 6.60 (168) 2.69 (68)
6-inch ASME B.16 (ANSI) Class 150 4-inch 18.37 (467) 9.97 (253) 11.00 (279) 9.03 (229) 3.50 (89)
6-inch ASME B.16 (ANSI) Class 300 4-inch 18.37 (467) 9.97 (253) 12.50 (318) 8.59 (218) 3.50 (89)
DN 50, PN 40 2-inch 13.75 (349) 5.35 (136) 6.50 (165) 4.68 (119) 1.75 (44)
DN 80, PN 16 2-inch 13.75 (349) 5.35 (136) 7.87 (200) 4.68 (119) 1.75 (44)
DN 80, PN 40 2-inch 13.75 (349) 5.35 (136) 7.87 (200) 4.53 (115) 1.75 (44)
DN 80, PN 16 3-inch (original)* 14.35 (364) 5.96 (151) 7.87 (200) 5.29 (134) 2.71 (69)
DN 80, PN 40 3-inch (original)* 14.35 (364) 5.96 (151) 7.87 (200) 5.14 (131) 2.71 (69)
DN 80, PN 16 3-inch (new)* 16.38 (416) 7.98 (203) 7.87 (200) 7.31 (186) 2.69 (68)
DN 80, PN 40 3-inch (new)* 16.38 (416) 7.98 (203) 7.87 (200) 7.16 (182) 2.69 (68)
* Gauges with 3-inch antennas and serial number 3925 or higher have the 3-inch antenna length labelled “new.”
