EPSON AcuLaser C9200N Revision D
OPERATING PRINCIPLES Operating Principle of Main Unit Mechanism 37
Confidential

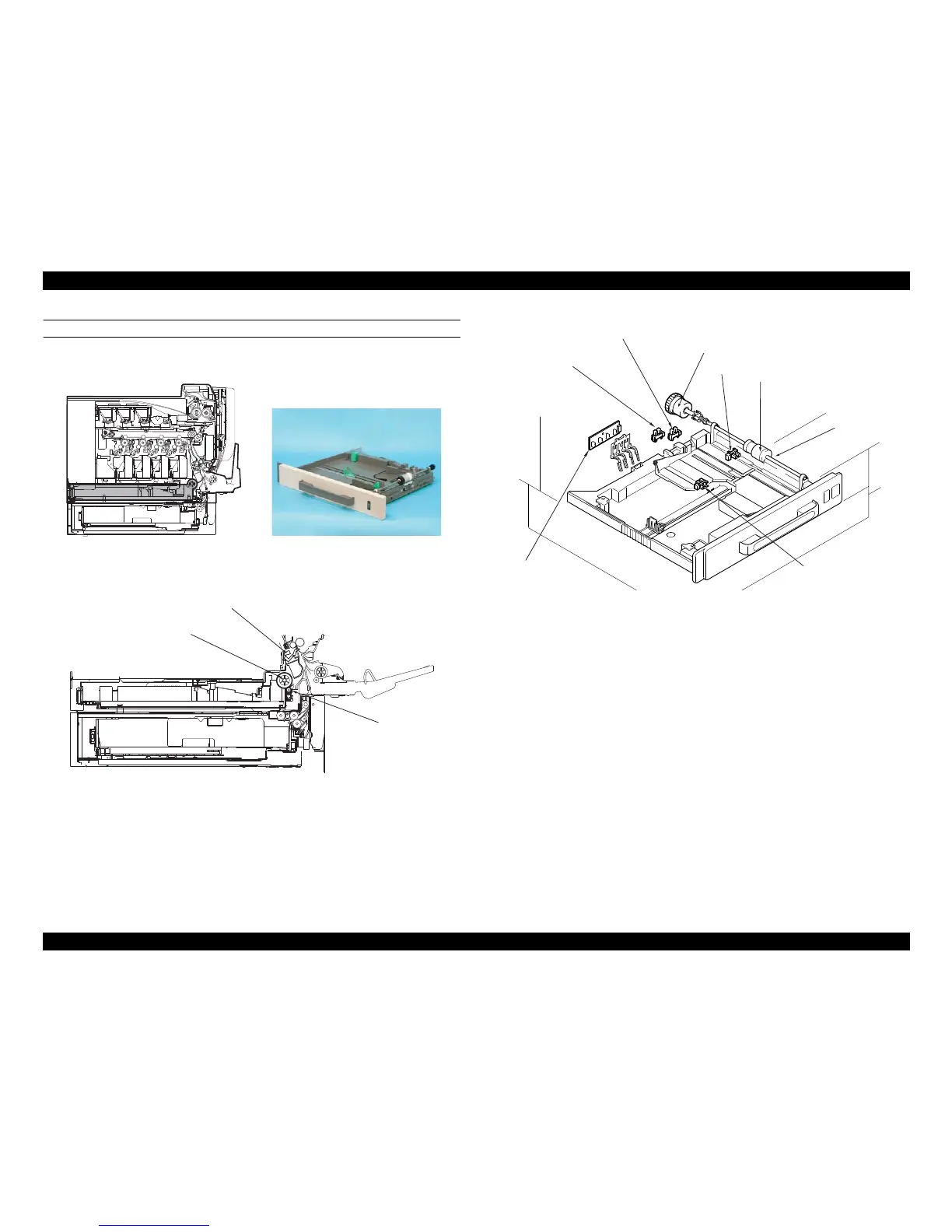

STANDARD CASSETTE
4038T2C111A
A
4038T2C171AA
[1]
[3]
[2]
4039T2C113AA
[1] Registration Roller Sensor (PC1) [7] Standard Cassette CD Paper Size Sensor
(PC9)
[2] Standard Cassette Feed Roller [8] Standard Cassette Separation Roller
[3] Standard Cassette Separation Roller [9] Standard Cassette Feed Roller (Bypass)
[4] Standard Cassette Device Detection
Sensor (PC12)
[10] Standard Cassette Paper Empty Sensor
(PC10)
[5] Standard Cassette Paper Near-Empty
Sensor (PC11)
[11] Standard Cassette Paper Feed Clutch
(CL2)
[6] Standard Cassette Paper Size Board
(PWB-I)
4038T2C026DB
[4]
[5]
[7]
[10]
[9]
[11]
[8]
[6]
