44

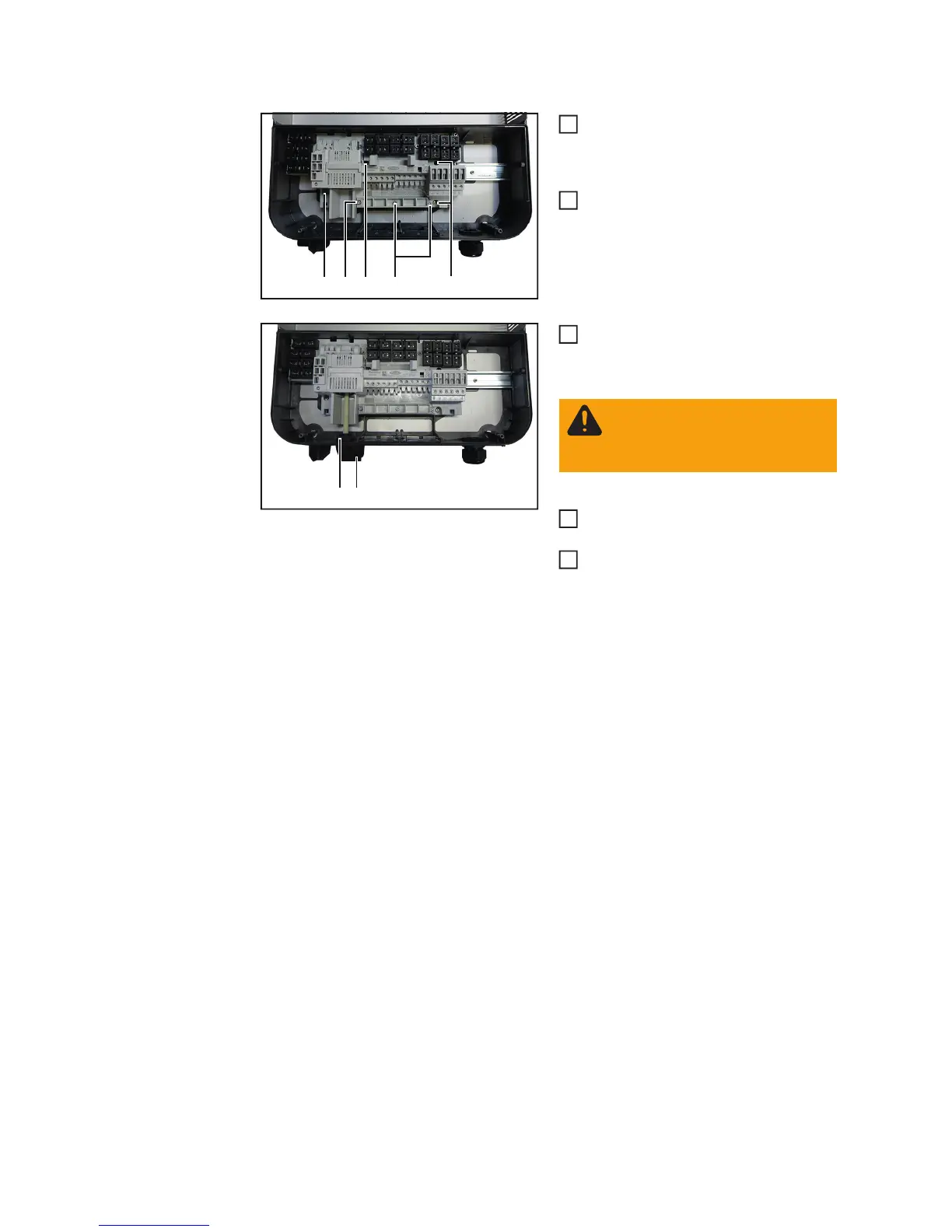

DC-Trenner einbauen:
Neuen DC-Trenner einsetzen und mit
4 Stk. Schraube 4x9 TX20 (4) montie-
ren
[2 Nm]
Zugentlastungsbügel mit 3 Stk.
Schraube 4x20 TX20 (3) montieren
[3-4 Umdrehungen]
Schaltknauf mit Welle (2) einsetzen
und mit Halteclip (1) fixieren
AC- und DC-Leitungen am Klemm-
block des DC-Trenners anschließen
Wechselrichter in die Wandhalterung
einsetzen (siehe Abschnitt „Gerät öff-
nen und schließen“)
(4) (4)
(3)(3)(4)
1
2
(1)(2)
WARNUNG! Sicherheitsvorkehru
ngen treffen. Aufgrund von vor-
handener DC-Spannung - Sicher-
heitsvorschriften beachten!
3
4
5
