Fronius Symo Service Manual

49
DE
Overvoltage-Print
Symo tauschen

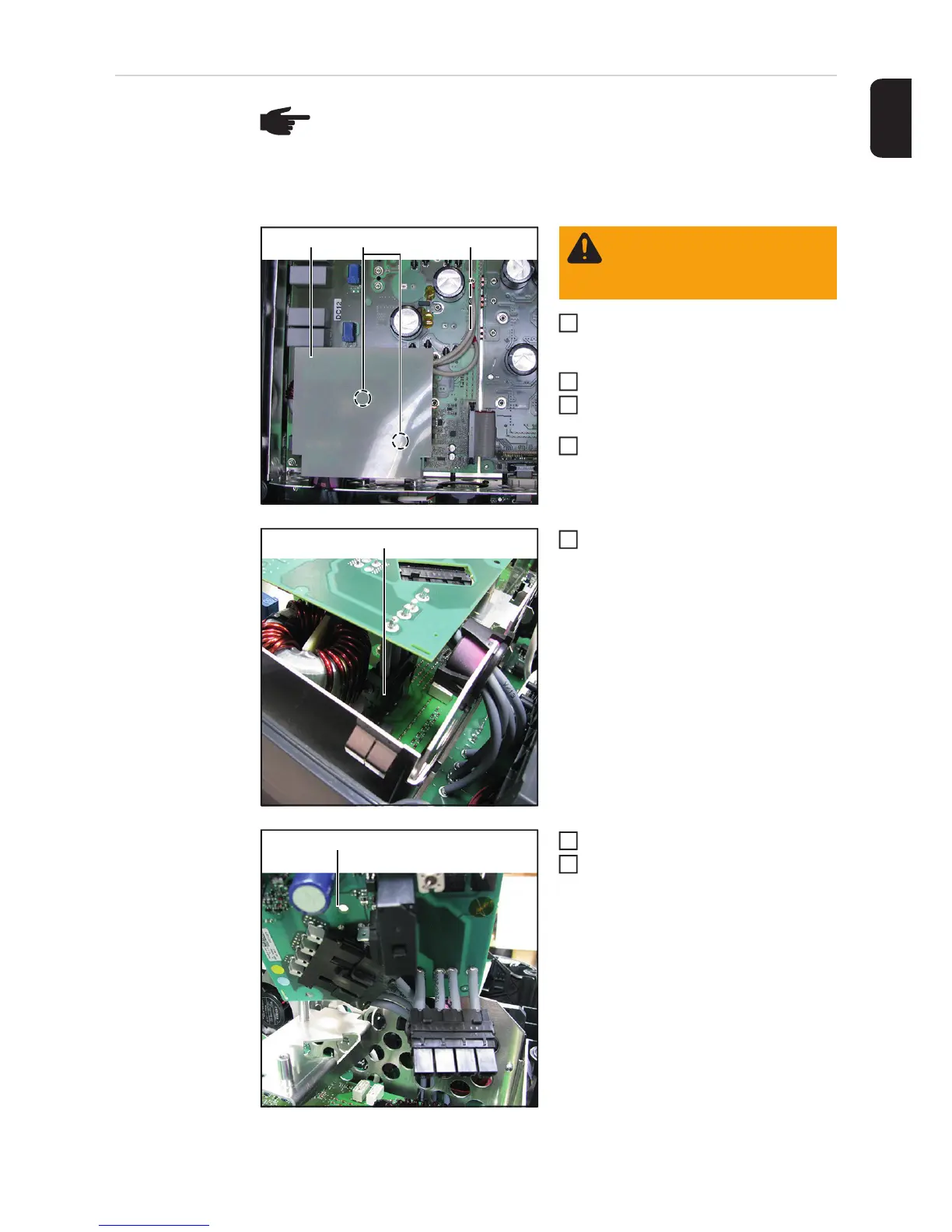

Overvoltage-Print ausbauen:
Wechselrichter aus der Wandhalte-
rung nehmen und öffnen (siehe Ab-
schnitt „Gerät öffnen und schließen“)
Isolierfolie (1) abnehmen
3 Stk. Schraube 4x9 TX20 der Kabel-
verbindungen (2) lösen
2 Stk. Schraube 4x9 TX20 (3) lösen
Steckverbindung zum LT (4) lösen
Steckverbindung zum OVP (5) lösen
Overvoltage-Print entnehmen
HINWEIS! Der Leistungsprint SymoPS DC ab Version V1.4A_B hat die Overvol-
tage-Funktion bereits integriert. Sofern der Ersatzprint SymoPS DC die Version
V1.4A_B oder höher hat, muss ein eventuell vorhandener Overvoltage-Print OVP
SYMPRI ausgebaut werden.
(2)(3)(1)
WARNUNG! Sicherheitsvorschrift
en beachten (siehe Kapitelanfang
„Sicherheit“)
1
2
3
4
(4)
5
(5)
6
7

Fronius Symo Specifications

General

THD	< 3 %
Number of MPP Trackers	2
Protection Class	IP65
Frequency Range	50 / 60 Hz
Operating Temperature Range	-25°C to +60°C
Power Range	3.0 kW - 20.0 kW
AC Output Voltage	230 V
Communication	Ethernet
Warranty	5 years
Model	Symo
