Fronius Symo Service Manual

43
DE

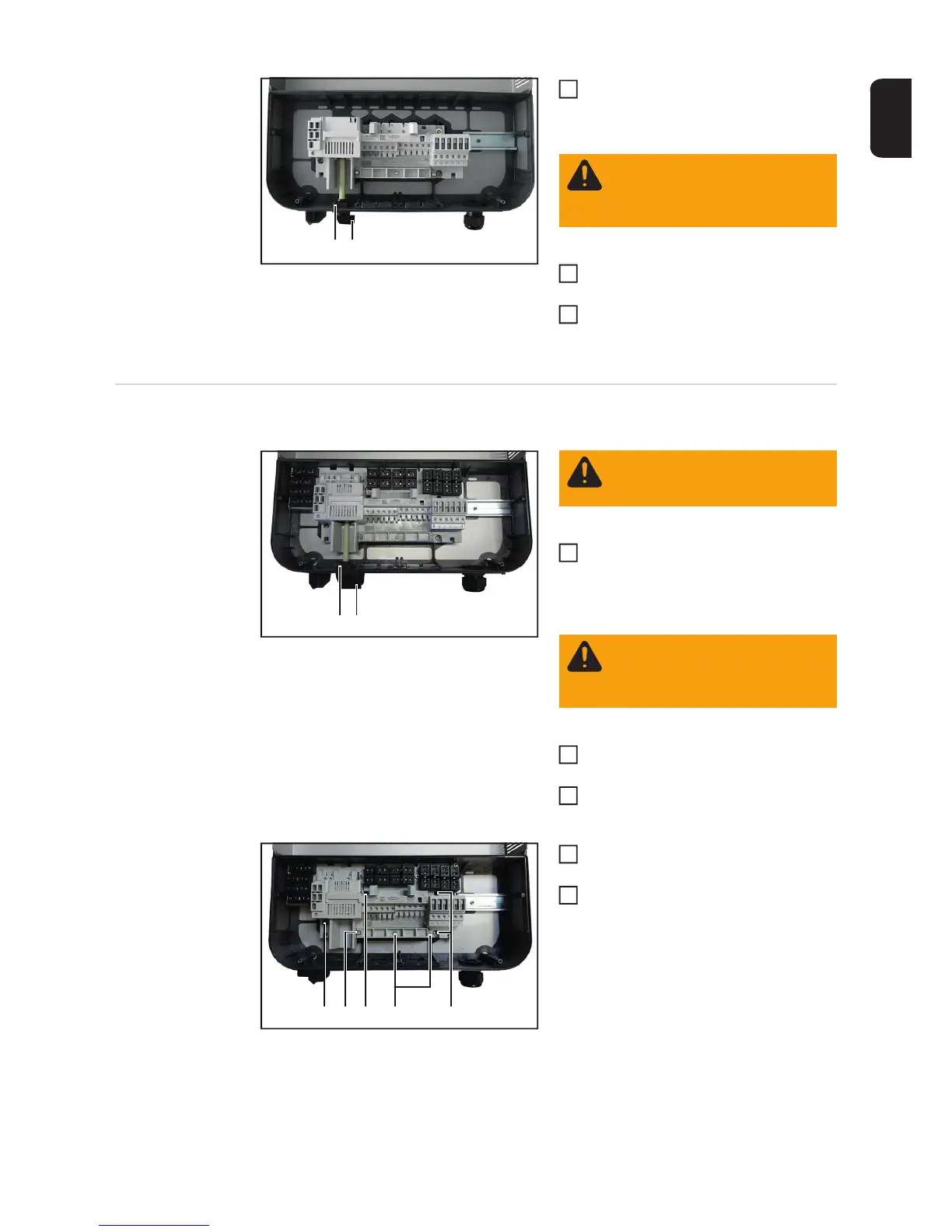

Schaltknauf mit Welle (2) einsetzen
und mit Halteclip (1) fixieren
AC- und DC-Leitungen am Klemm-
block des DC-Trenners anschließen
Wechselrichter in die Wandhalterung
einsetzen (siehe Abschnitt „Gerät öff-
nen und schließen“)
DC-Trenner Eco
tauschen
DC-Trenner ausbauen:
Wechselrichter aus der Wandhalte-
rung nehmen (siehe Abschnitt „Gerät
öffnen und schließen“)
AC- und DC-Leitungen vom Klemm-
block des DC-Trenners abschließen
Halteclip (1) entfernen und Schaltknauf
mit Welle (2) herausnehmen
3 Stk. Schraube 4x20 TX20 (3) lösen
und Zugentlastungsbügel entfernen
4 Stk. Schraube 4x9 TX20 (4) lösen
und DC-Trenner entfernen
(1)(2)
WARNUNG! Sicherheitsvorkehru
ngen treffen. Aufgrund von vor-
handener DC-Spannung - Sicher-
heitsvorschriften beachten!
3
4
5
(1)(2)
WARNUNG! Sicherheitsvorschrift
en beachten (siehe Kapitelanfang
„Sicherheit“)
WARNUNG! Sicherheitsvorkehru
ngen treffen. Aufgrund von vor-
handener DC-Spannung - Sicher-
heitsvorschriften beachten!
1
2
3
(4) (4)
(3)(3)(4)
4
5
