Fronius Symo Service Manual

37
DE
Komponenten austauschen
Sicherheit
Nach dem Austausch, der Änderung, Wartung oder Reparatur einer Komponente muss
eine sicherheitstechnische Überprüfung durchgeführt werden (siehe Abschnitt „Sicherheit-
stechnische Überprüfung“).

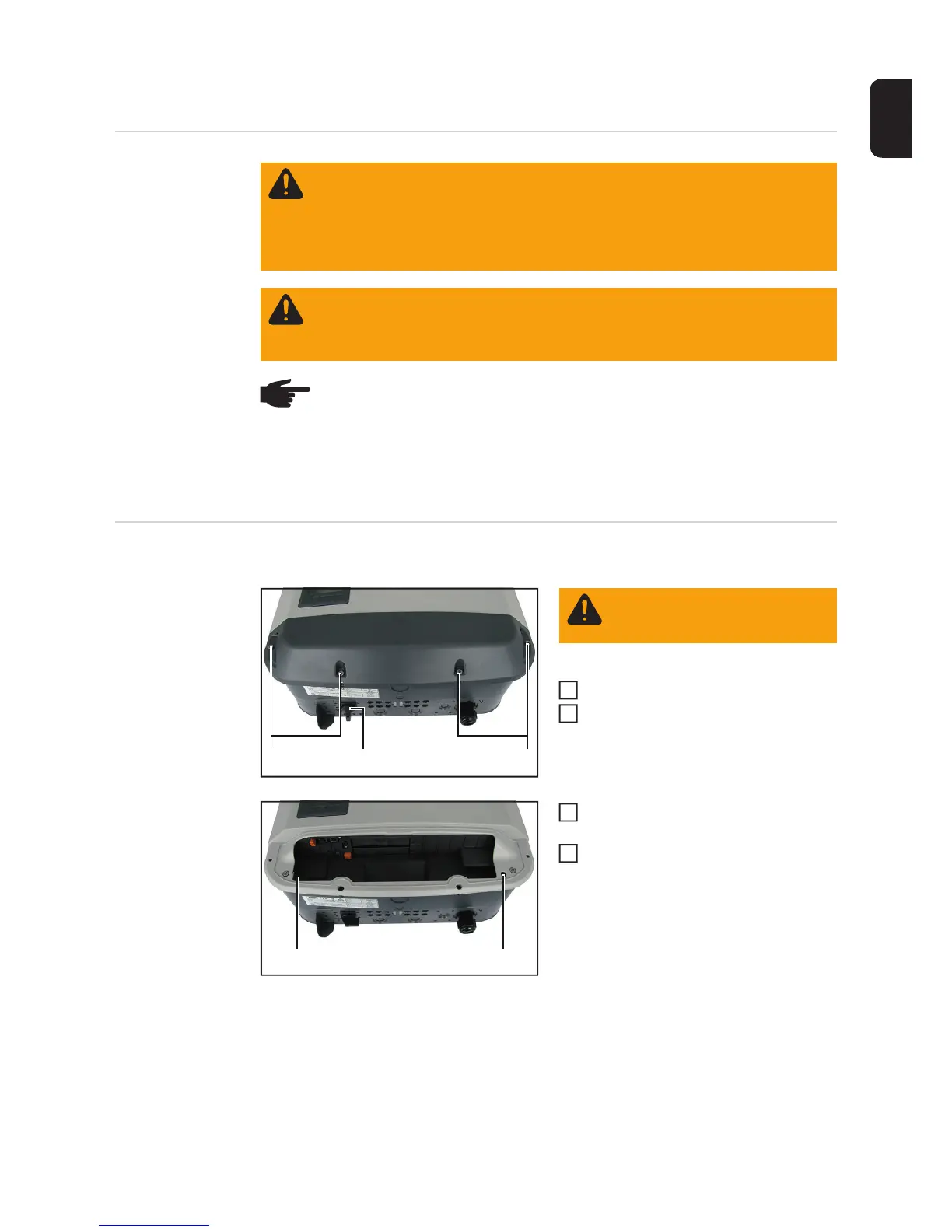

Gerät öffnen und
schließen
Gerät öffnen:
DC-Trenner (1) auf Stufe 0 stellen
4 Stk. Schraube 5x25 TX25 (2) lösen
und Datcom-Deckel abhnehmen
Falls vorhanden, sämtliche Steckver-
bindungen lösen
2 Stk. Schraube 5x25 TX25 (3) lösen
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Vor Öffnen des Gerätes
- Netzschalter in Stellung - O - schalten
- Gerät vom Netz trennen
- ein verständliches Warnschild gegen Wiedereinschalten anbringen
- mit Hilfe eines geeigneten Messgerätes sicherstellen, dass elektrisch gela-
dene Bauteile (z.B. Kondensatoren) entladen sind
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch Restspan-
nung von Kondensatoren. Entladezeit der Kondensatoren abwarten. Die Entlade-
zeit beträgt 6 Minuten. Weitere Informationen zur Entladezeit finden Sie in der
Bedienungsanleitung und auf den Sicherheitshinweisen am Wechselrichter.
HINWEIS! Die Anforderungen an Elektroinstallationen können nationalen Nor-
men und Bestimmungen unterliegen und müssen diesen entsprechend ausge-
führt werden.
(1)(2) (2)
WARNUNG! Sicherheitsvorschrift
en beachten (siehe Kapitelanfang
„Sicherheit“)
1
2
(3) (3)
3
4

Fronius Symo Specifications

General

THD	< 3 %
Number of MPP Trackers	2
Protection Class	IP65
Frequency Range	50 / 60 Hz
Operating Temperature Range	-25°C to +60°C
Power Range	3.0 kW - 20.0 kW
AC Output Voltage	230 V
Communication	Ethernet
Warranty	5 years
Model	Symo
