79
DE
Legende: Primär = DC (DC+ und DC-) | Sekundär = AC (L und N) | Erde = PE
Die Isolationswiderstands-Prüfung muss zwischen folgenden Punkten sowohl am Wech-
selrichter als auch an der Montagehalterung durchgeführt werden:
Am DC-Trenner darf jedoch nicht an den Kontakten, sondern nur an den Schrauben ge-
messen werden.

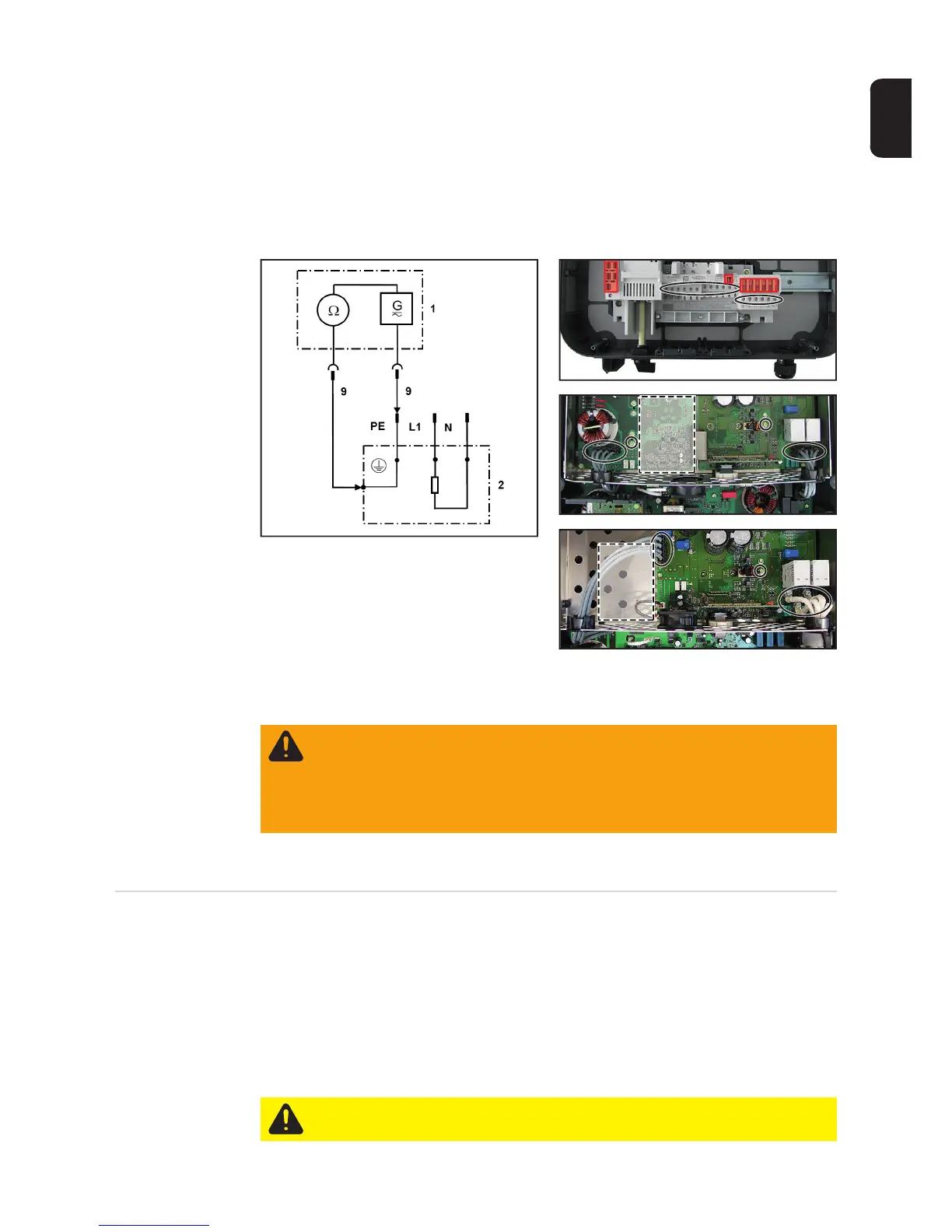

1 Messeinrichtung
2 Wechselrichter
9 Messleitung
Beispiele für die Messung der Isolationswiderstand-
Prüfung. Overvoltage-Print (5)
Kondensator Entladezeit beträgt mindestens 6 min.
Schutzleiter-Wi-
derstand
- Messung nur nach bestandener Isolationswiderstands-Prüfung durchführen.
- Deckel des Wechselrichters wieder montieren.
- Nur die bestandene Messung zwischen Deckel und der Wandhalterung garantiert,
das die Schutzleiter-Funktion des Wechselrichters gegeben ist.
- Auf eine sichere Trennung des zu prüfenden Gerätes vom AC-Netz ist zu achten
(Netzleitung [L, N] darf nicht angeschlossen sein). Sollte das AC-Netz nicht von der
Wandhalterung getrennt werden können, müssen entsprechende Sicherheitsvorkeh-
rungen getroffen werden.
- Wechselrichter wieder in die Wandhalterung einsetzen.
Erde gegen AC / Erde gegen DC
Symo 10-20, Eco
Symo 10-20
Eco
(5)
(5)
WARNUNG! Ein elektrischer Schlag kann tödlich sein! Kondensatoren können
bei der Isolationswiderstands-Messung aufgeladen werden. Nach der Isolations-
widerstands-Prüfung müssen alle geprüften Potentiale auf Spannungsfreiheit ge-
messen werden, bevor die sicherheitstechnische Überprüfung fortgesetzt wird.
Alternativ können die Kondensatoren durch Kurzschließen der geprüften Poten-
tiale, oder mittels einer Entladefunktion am Isolationstester entladen werden.
VORSICHT! Sicherheitsvorkehrungen treffen. Aufgrund von vorhandener DC-
Spannung - Sicherheitsvorschriften beachten!
