Fronius Symo Service Manual

65
DE
Leistungsprint -
SymoPS AC tau-
schen

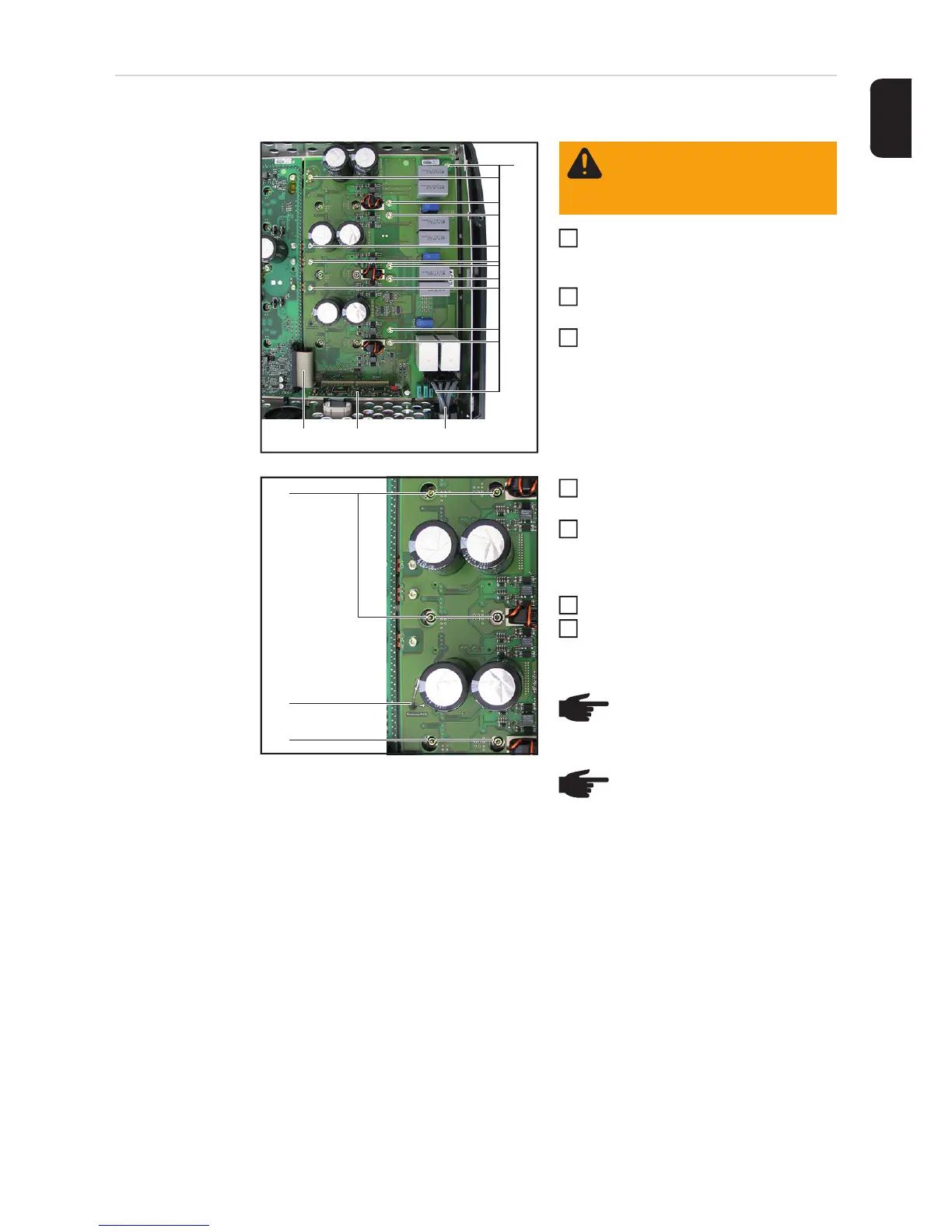

SymoPS AC ausbauen:
Wechselrichter aus der Wandhalte-
rung nehmen und öffnen (siehe Ab-
schnitt „Gerät öffnen und schließen“)
Sämtliche Kabel- und Steckverbindun-
gen (1-2) lösen und ausfädeln
12 Stk. Schraube 4x9 TX20 (3) lösen
6 Stk. Schraube 4x9 TX20 (4) bei den
Modulen lösen
Schraubendreher in das Loch „Remo-
ve Print“ (5) einsetzen und in Pfeilrich-
tung das SymoPS AC von dem
Kühlkörper lösen
SymoPS AC entnehmen
Rückstände der alten PCM-Paste mit
einem sauberen Tuch vom Kühlkörper
lösen
(3)
(1) (1)(2)
WARNUNG! Sicherheitsvorschrift
en beachten (siehe Kapitelanfang
„Sicherheit“)
1
2
3
(4)
(5)
(4)
HINWEIS! Es dürfen keine Rück-
stände mehr vom PCM-Material
vorhanden sein
HINWEIS! Bei Rücktausch des
SymoPS AC müssen zusätzlich
die Module mit einem sauberen
Tuch gereinigt werden.
- Anschließend PCM-Folie aus
dem Kleinteile-Set nehmen
- Auf den Modulen positionieren
und feststreichen
- Auf Entfernung der Schutzfolien
achten!
4
5
6
7
