Fronius Symo Service Manual

64

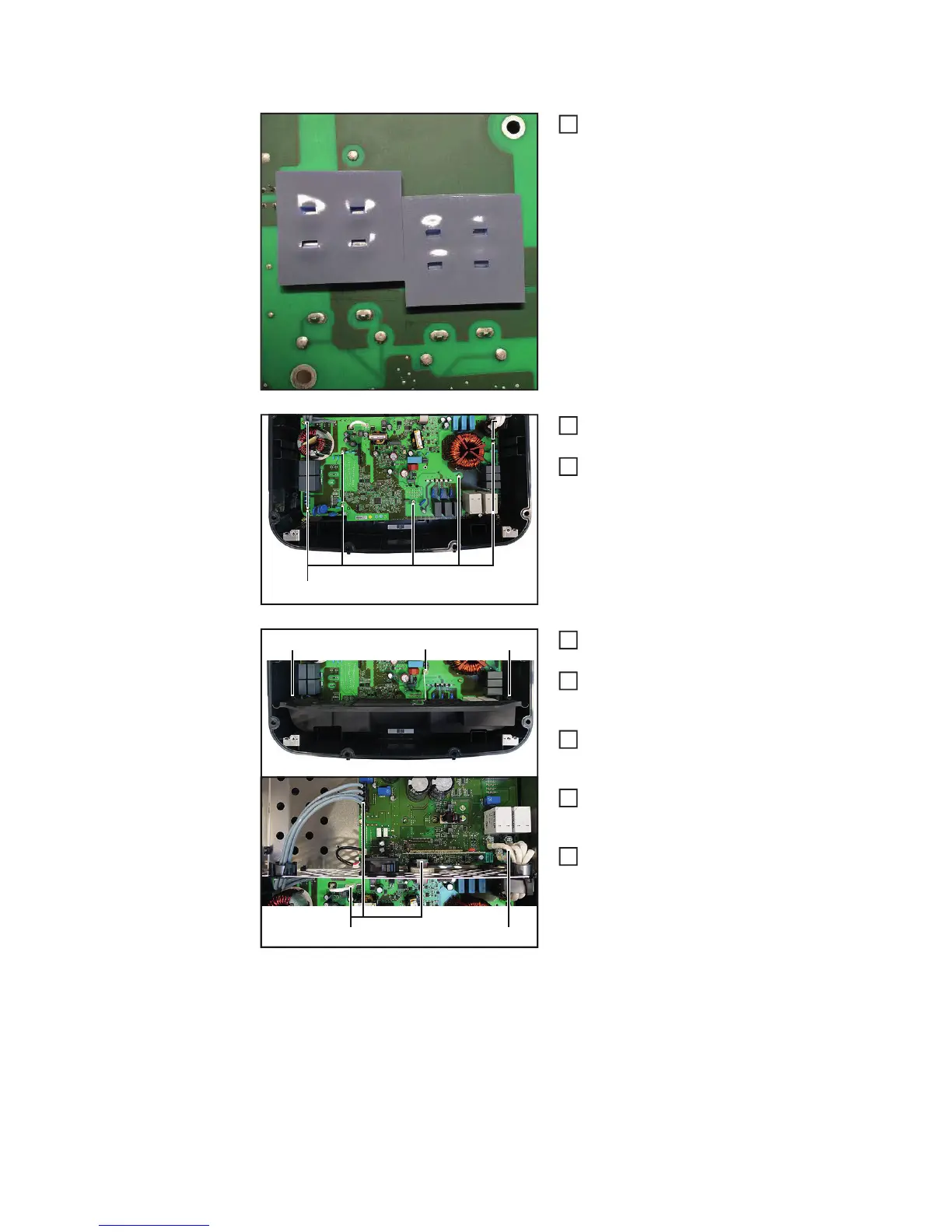

EcoFIL einbauen:
Beim neuen Print EcoFil die Schutzfo-
lie vom Wärmeleit-Pad entfernen und
darauf achten, dass die Pads beim
Einbau nicht verrutschen oder abfallen
Neuen EcoFIL einfädeln und positio-
nieren
EcoFIL mit 9 Stk. Schraube 4x9 TX20
(5) montieren
[2 Nm]
Sämtliche Kabel- und Steckverbindun-
gen (3) am EcoFIL montieren
Datcomeinsatz mit 2 Stk. Schraube
5x10 TX25 (2) montieren
[1,2 Nm]
Erdungsverbindung mit 1 Stk. Schrau-
be 4x9 TX20 (1) montieren
[2 Nm]
AC-Kabelbaum mit 4 Stk. Schraube
5x10 TX20 (4) montieren
[3,5 Nm]
Recerbo einbauen, Wechselrichter
schließen und in die Wandhalterung
einsetzen (siehe Abschnitt „Displayp-
rint - Recerbo tauschen“, „Gerät öffnen
und schließen“ und gegebenenfalls
„Overvoltage-Print tauschen“)
Nach Inbetriebnahme des Wechselrichters
einen Lüftertest über das Display durchfüh-
ren (siehe Bedienungsanleitung)
1
(5)
2
3
(2)(2) (1)
(3) (4)
4
5
6
7
8

Fronius Symo Specifications

General

THD	< 3 %
Number of MPP Trackers	2
Protection Class	IP65
Frequency Range	50 / 60 Hz
Operating Temperature Range	-25°C to +60°C
Power Range	3.0 kW - 20.0 kW
AC Output Voltage	230 V
Communication	Ethernet
Warranty	5 years
Model	Symo
