Fronius Symo Service Manual

67
DE

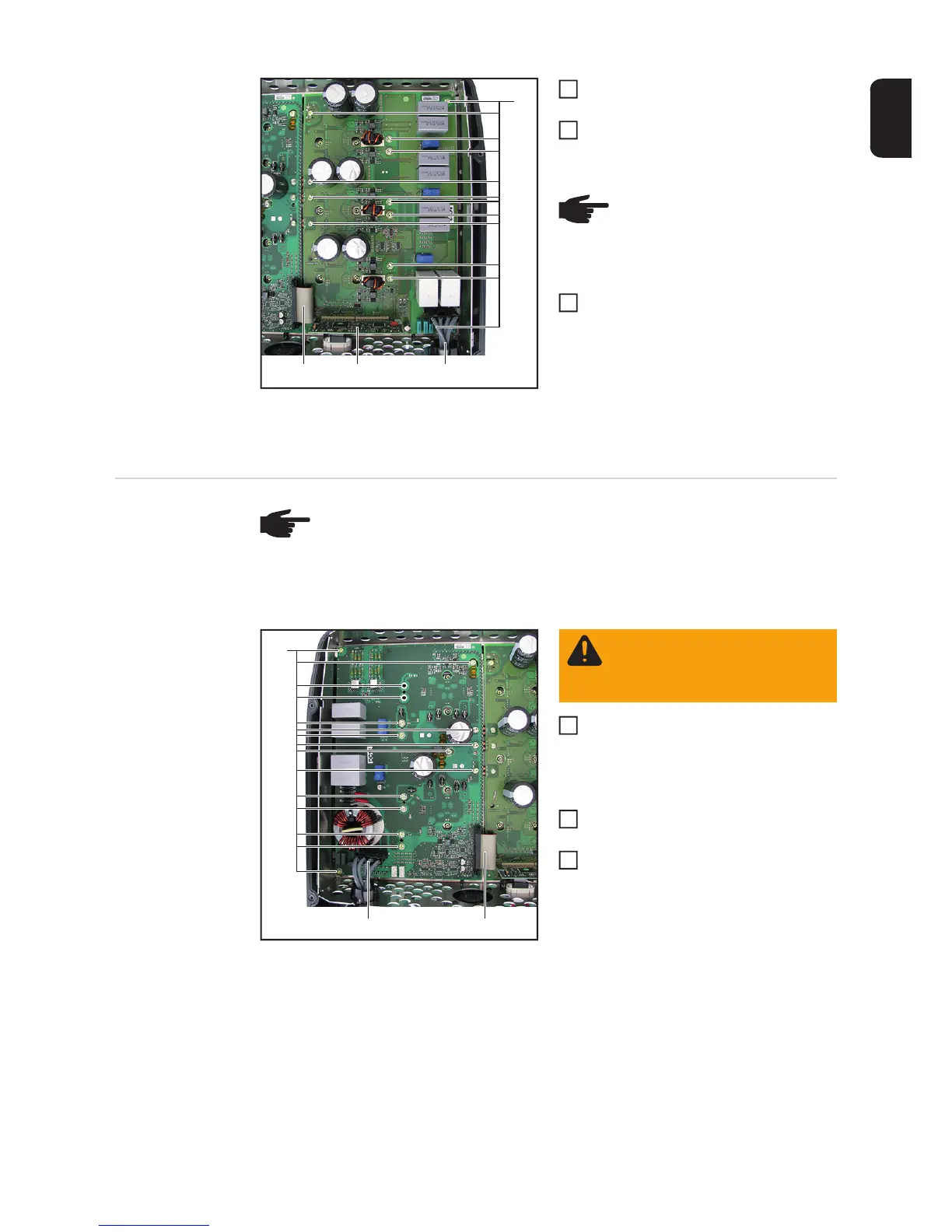

Sämtliche Kabel- und Steckverbindun-
gen (1-2) einfädeln und montieren
SymoPS AC mit 12 Stk. Schraube 4x9
TX20 (3) montieren
[2 Nm]
Wechselrichter schließen und in die
Wandhalterung einsetzen (siehe Ab-
schnitt „Gerät öffnen und schließen“)
Nach Inbetriebnahme des Wechselrichters
einen Lüftertest über das Display durchfüh-
ren (siehe Bedienungsanleitung)
Leistungsprint -
SymoPS DC tau-
schen
SymoPS DC ausbauen:
Wechselrichter aus der Wandhalte-
rung nehmen und öffnen (siehe Ab-
schnitt „Gerät öffnen und schließen“
und gegebenenfalls „Overvoltage-Print
tauschen“)
Sämtliche Kabel- und Steckverbindun-
gen (1) lösen und ausfädeln
13 / 15 Stk. Schraube 4x9 TX20 (2) lö-
sen
(3)
(1) (1)(2)
HINWEIS! Darauf achten, dass
die Ferritkerne und deren Halte-
rung ordnungsgemäß montiert
sind
4
5
6
HINWEIS! Der Leistungsprint SymoPS DC ab Version V1.4A_B hat die Overvol-
tage-Funktion bereits integriert. Sofern der Ersatzprint SymoPS DC die Version
V1.4A_B oder höher hat, muss ein eventuell vorhandener Overvoltage-Print OVP
SYMPRI ausgebaut werden.
(2)
(1)(1)
WARNUNG! Sicherheitsvorschrift
en beachten (siehe Kapitelanfang
„Sicherheit“)
1
2
3

Fronius Symo Specifications

General

THD	< 3 %
Number of MPP Trackers	2
Protection Class	IP65
Frequency Range	50 / 60 Hz
Operating Temperature Range	-25°C to +60°C
Power Range	3.0 kW - 20.0 kW
AC Output Voltage	230 V
Communication	Ethernet
Warranty	5 years
Model	Symo
