80
1 Messeinrichtung
2 Wechselrichter
9 Messleitung

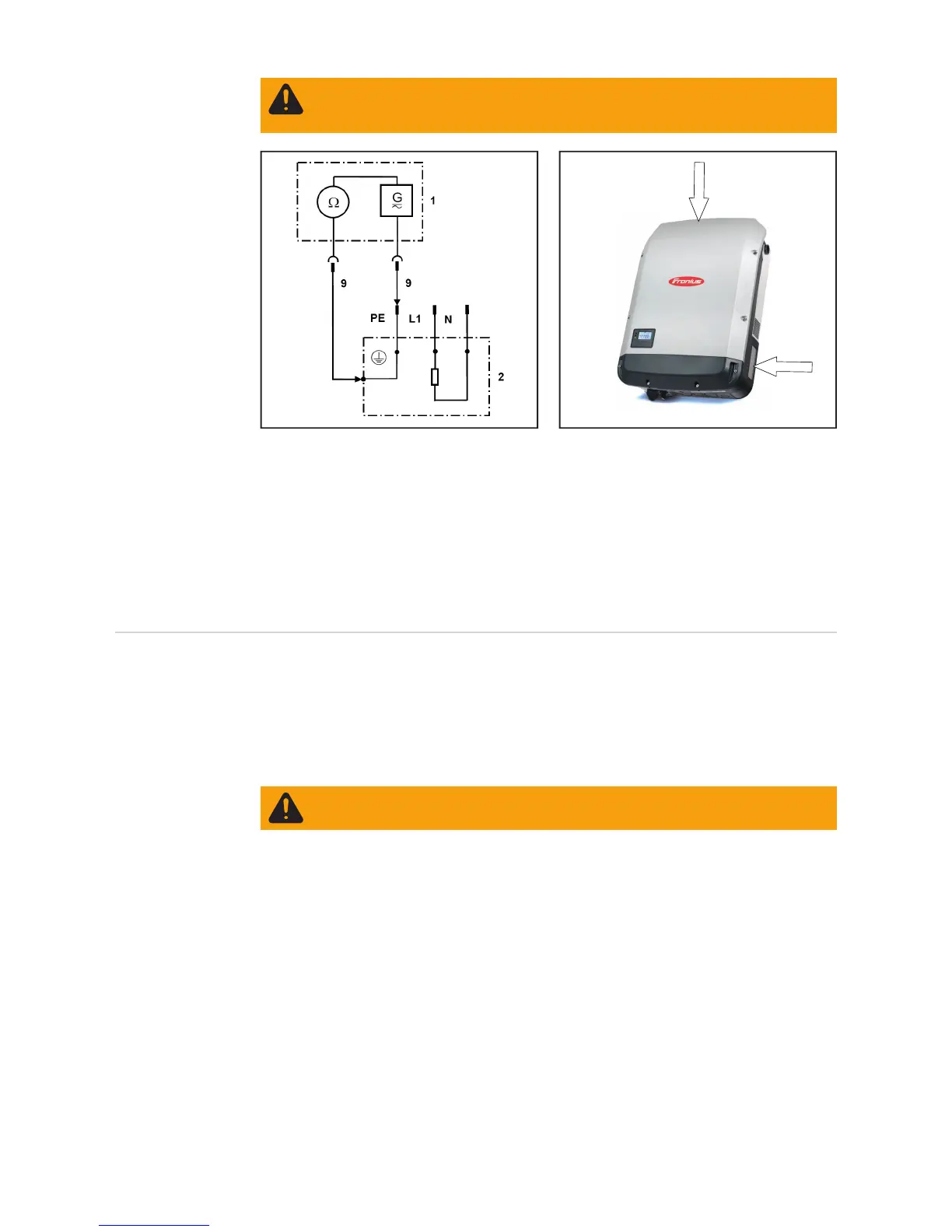

Beispiel: Messung des Schutzleiter-Widerstandes
(A) - Freistellung am Leistungsteil-Deckel
- Gegeben falls muss an der Wandhalterung leicht ge-
kratzt werden um die Eloxal- oder Pulverschicht zu
durchdringen
- Der Widerstand darf 0,3 nicht überschreiten *)
*) Diese Anforderungen betreffen die DIN VDE 0701-0702 sowie die ÖVE/ÖNORM
E8701-1. Beachten Sie zudem auch die Anforderungen und Normen Ihres Landes!
Schutzleiter-
Strom
Vorbereitende Tätigkeiten
- Messung nur nach bestandener Schutzleiter-Widerstands-Prüfung durchführen
- Direktes Verfahren: Gerät muss gegenüber Erde isoliert sein. Es dürfen keine zusätz-
lichen Verbindungen zum Erdpotential bestehen (z.B. Datenleitungen, Montage...)
- Leitfähige Gegenstände aus dem Gehäuse entfernen
- Fehlende Gehäuseteile montieren.
Nachdem der Wechselrichter angeschlossen wurde, diesen wieder in Betrieb nehmen. Für
die Messung muss der Wechselrichter einspeisen, da es sonst zu einem falschen Messer-
gebnis kommt.
Es dürfen nur die Ableitströme herangezogen werden, die bei Netzfrequenz auftreten (50
- 60 Hz Funktion der Stromzange). Hochfrequente Ableitströme verfälschen das Messer-
gebnis *).
*) Diese Anforderungen betreffen die DIN VDE 0701-0702 sowie die ÖVE/ÖNORM
E8701-1. Beachten Sie zudem auch die Anforderungen und Normen Ihres Landes!
Für die Messung des Schutzleiter-Stromes können zwei Verfahren angewendet werden:
- Direktes Verfahren: Gerät muss isoliert aufgebaut werden und darf keinen Bezug zu
einem anderen Erdpotential aufweisen
- Differenzstrom-Verfahren
WARNUNG! DC-Trenner des Wechselrichters auf Stufe 0 stellen und den Wech-
selrichter in die Wandhalterung einsetzen. Durch das Einsetzen des Wechselrich-
ters liegt nun Spannung im Wechselrichter an
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Während der Messung
liegen Spannungen am Wechselrichter an.
