Fronius Symo - Datamanager Card Tauschenoption WLAN

58
Datamanager
Card tauschen
Option WLAN
Datamanager Card ausbauen:
Wechselrichter aus der Wandhalte-
rung nehmen und öffnen (siehe Ab-
schnitt „Gerät öffnen und schließen“)
Datamanager Card:
Steckverbinder 12pol (1) vom Print Da-
tamanager lösen
Antenne (2) mittels Gabelschlüssel lö-
sen
1 Stk. Schraube Taptite 4x8 TX20 (3)
lösen
Datamanager Card vom Print Recerbo
abstecken und entnehmen
Datamanager Card 2:
Steckverbinder 16pol (1) vom Print Da-
tamanager 2 lösen
Antenne (2) mittels Gabelschlüssel lö-
sen
1 Stk. Schraube Taptite 4x9 TX20 (3)
lösen
Datamanager Card vom Print Recerbo
abstecken und entnehmen

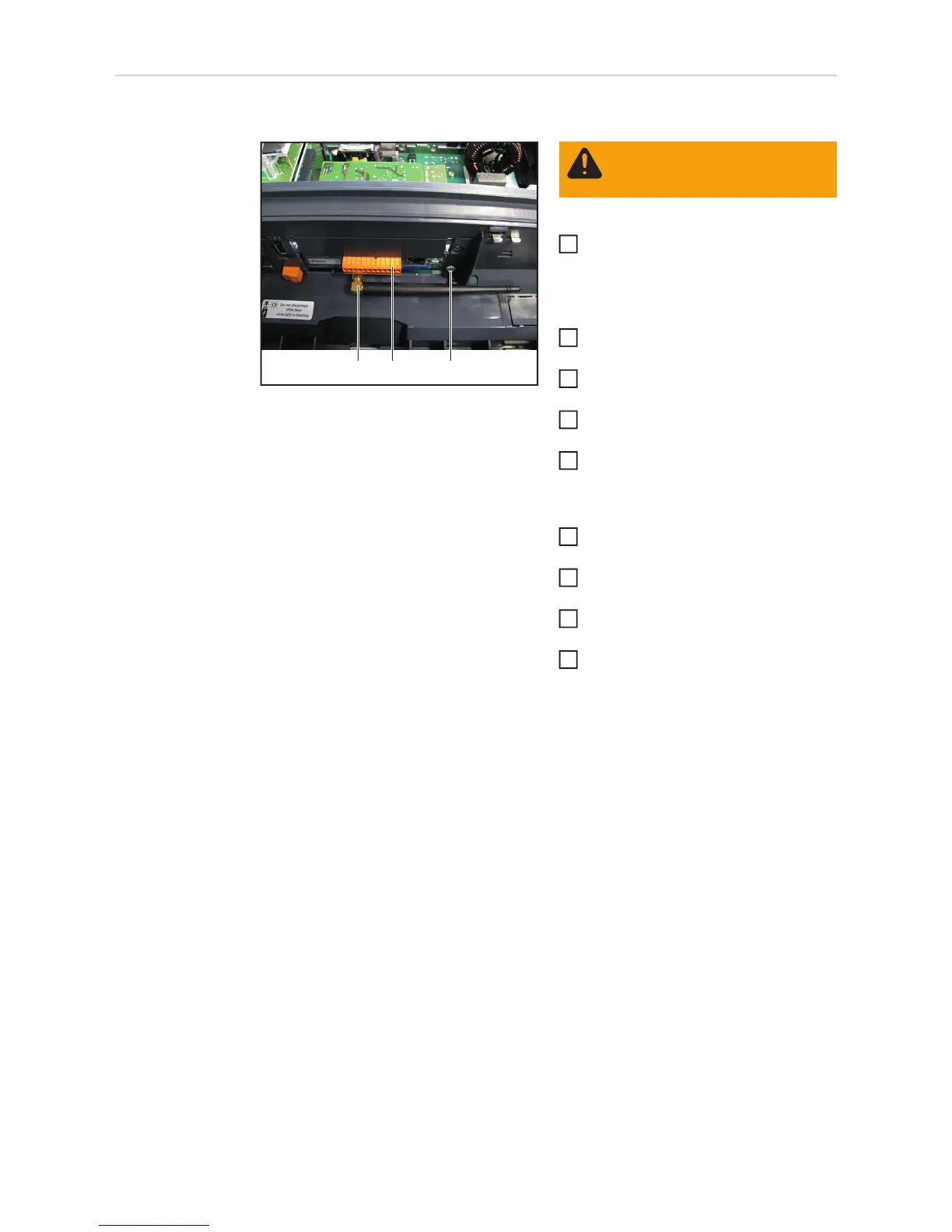

(1)(2) (3)
WARNUNG! Sicherheitsvorschrift
en beachten (siehe Kapitelanfang
„Sicherheit“)
