Fronius Symo Service Manual

63
DE
Sämtliche Kabel- und Steckverbindun-
gen (3) am SymoFIL montieren
Datcomeinsatz mit 2 Stk. Schraube
5x10 TX25 (2) montieren
[1,2 Nm]
Erdungsverbindung mit 1 Stk. Schrau-
be 4x9 TX20 (1) montieren
[2 Nm]
Recerbo einbauen, Wechselrichter
schließen und in die Wandhalterung
einsetzen (siehe Abschnitt „Displayp-
rint - Recerbo tauschen“, „Gerät öffnen
und schließen“ und gegebenenfalls
„Overvoltage-Print tauschen“)
Nach Inbetriebnahme des Wechselrichters
einen Lüftertest über das Display durchfüh-
ren (siehe Bedienungsanleitung)
Filterprint - Eco-
FIL tauschen

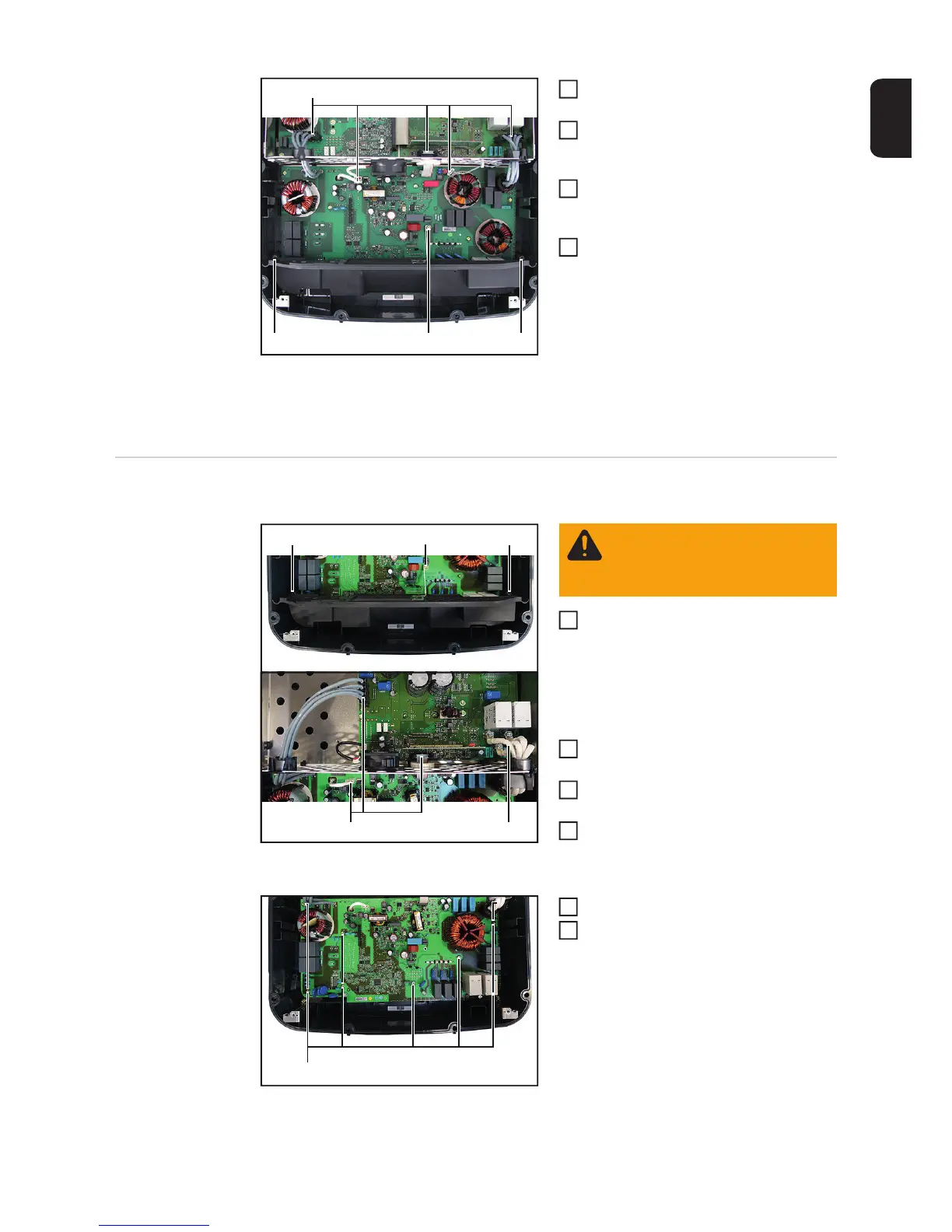

EcoFIL ausbauen:
Wechselrichter aus der Wandhalte-
rung nehmen, öffnen und Recerbo
ausbauen ohne den Abbrechprint zu
demontieren (siehe Abschnitt „Gerät
öffnen und schließen“, „Displayprint -
Recerbo tauschen“ und gegebenen-
falls „Overvoltage-Print tauschen“)
1 Stk. Schraube 4x9 TX20 (1) der Er-
dungsverbindung
2 Stk. Schraube 5x10 TX25 (2) lösen
und Datcomeinsatz entnehmen
Sämtliche Kabel- und Steckverbindun-
gen (3-4) vom EcoFIL lösen und ausfä-
deln
9 Stk. Schraube 4x9 TX20 (5) lösen
EcoFIL ausfädeln und entnehmen
(2)(1)(2)
(3)
3
4
5
6
(2)(2) (1)
(3) (4)
WARNUNG! Sicherheitsvorschrift
en beachten (siehe Kapitelanfang
„Sicherheit“)
1
2
3
4
(5)
5
6
