Fronius Symo Service Manual

62

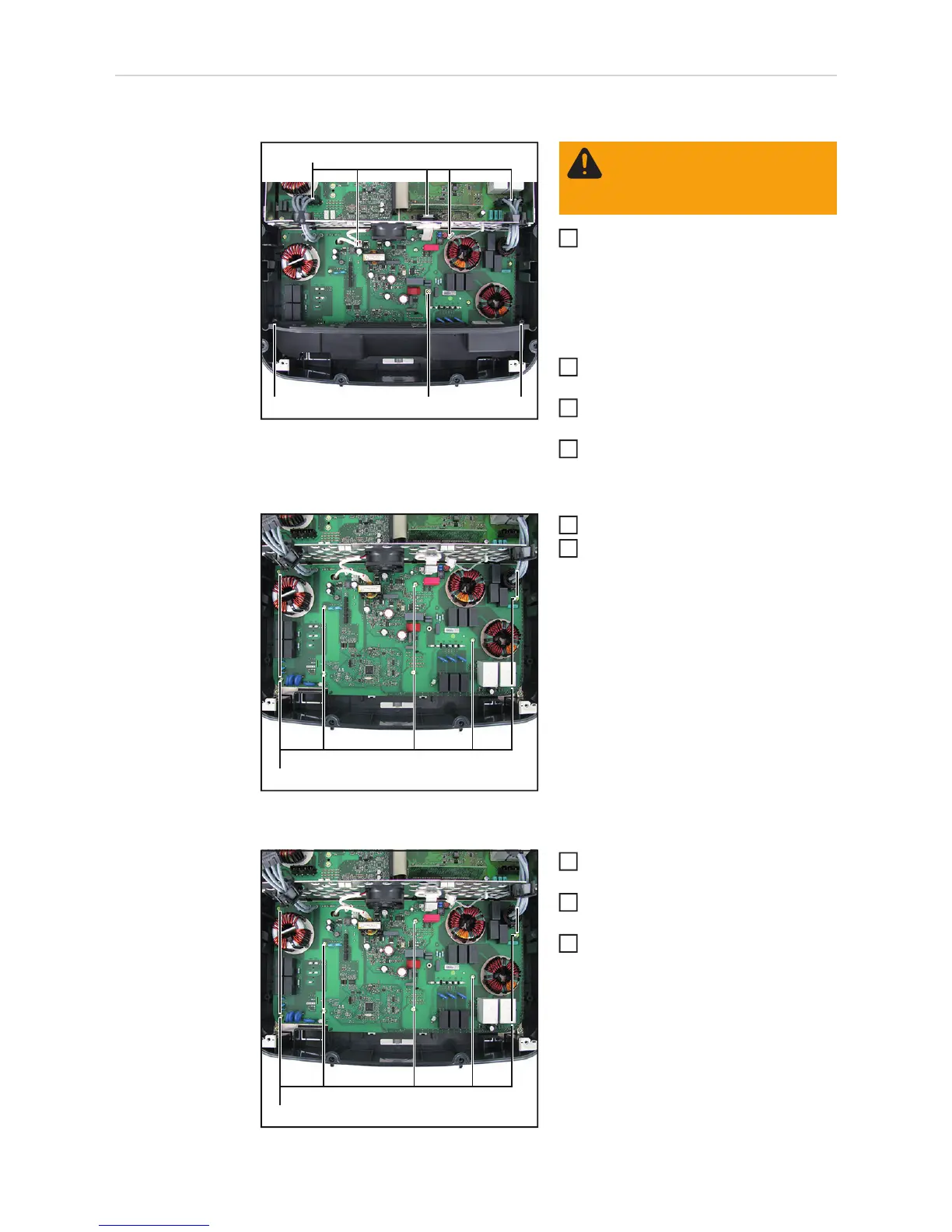

Filterprint - Symo-
FIL tauschen
SymoFIL ausbauen:
Wechselrichter aus der Wandhalte-
rung nehmen, öffnen und Recerbo
ausbauen ohne den Abbrechprint zu
demontieren (siehe Abschnitt „Gerät
öffnen und schließen“, „Displayprint -
Recerbo tauschen“ und gegebenen-
falls „Overvoltage-Print tauschen“)
1 Stk. Schraube 4x9 TX20 (1) der Er-
dungsverbindung
2 Stk. Schraube 5x10 TX25 (2) lösen
und Datcomeinsatz entnehmen
Sämtliche Kabel- und Steckverbindun-
gen (3) vom SymoFIL lösen und ausfä-
deln
9 Stk. Schraube 4x9 TX20 (4) lösen
SymoFIL ausfädeln und entnehmen
SymoFIL einbauen:
Beim neuen Print SymoFIL die Schutz-
folie vom Wärmeleit-Pad entfernen
Neuen SymoFIL einfädeln und positio-
nieren
SymoFIL mit 9 Stk. Schraube 4x9
TX20 (4) montieren
[2 Nm]
(2)(1)(2)
(3)
WARNUNG! Sicherheitsvorschrift
en beachten (siehe Kapitelanfang
„Sicherheit“)
1
2
3
4
(4)
5
6
(4)
1
2
3

Fronius Symo Specifications

General

THD	< 3 %
Number of MPP Trackers	2
Protection Class	IP65
Frequency Range	50 / 60 Hz
Operating Temperature Range	-25°C to +60°C
Power Range	3.0 kW - 20.0 kW
AC Output Voltage	230 V
Communication	Ethernet
Warranty	5 years
Model	Symo
