Fronius Symo Service Manual

70

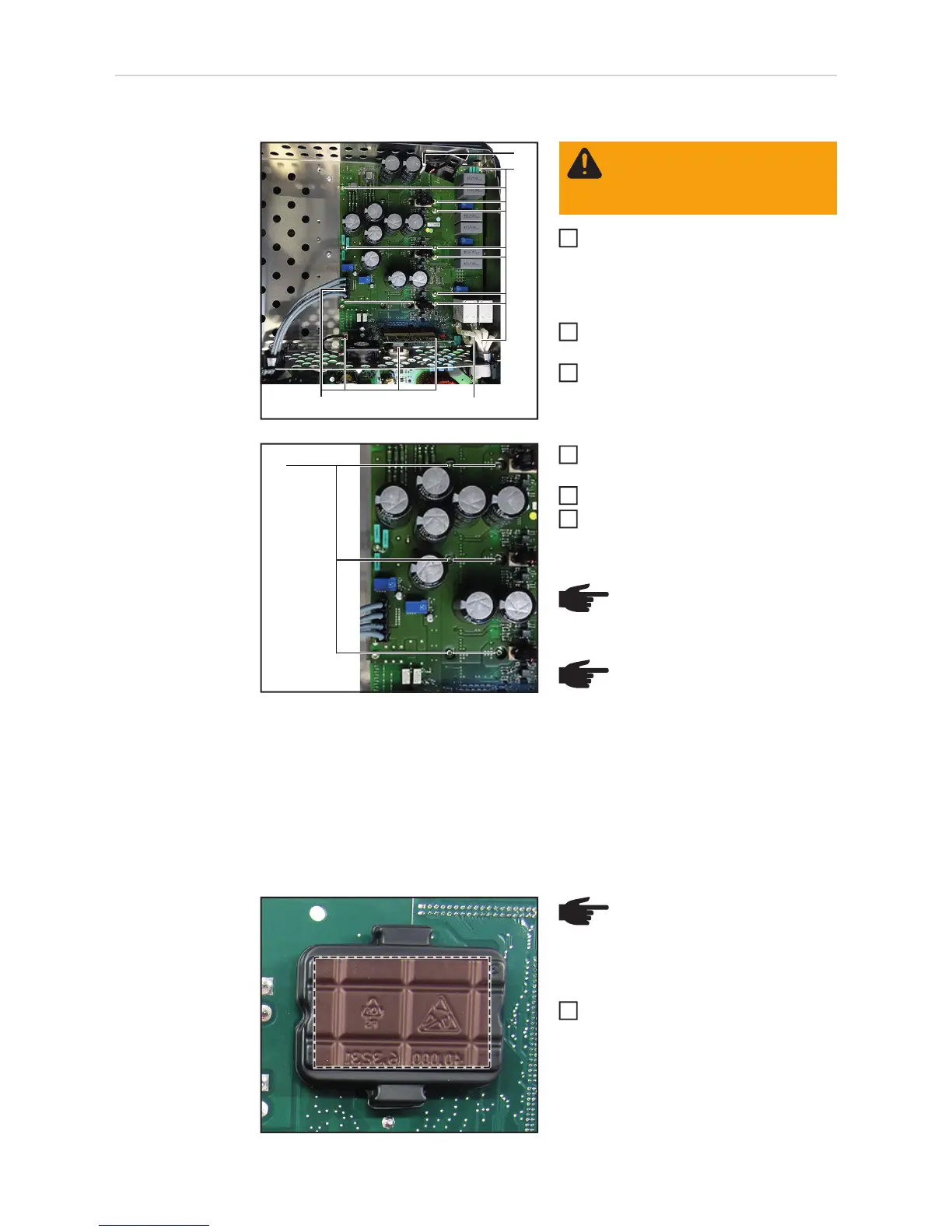

Leistungsprint -
EcoPS tauschen
EcoPS ausbauen:
Wechselrichter aus der Wandhalte-
rung nehmen und öffnen (siehe Ab-
schnitt „Gerät öffnen und schließen“
und gegebenenfalls „Overvoltage-Print
tauschen“)
Sämtliche Kabel- und Steckverbindun-
gen (1-2) lösen und ausfädeln
11 Stk. Schraube 4x9 TX20 (3) lösen
6 Stk. Schraube 4x9 TX20 (4) bei den
Modulen lösen
EcoPS entnehmen
Rückstände der alten PCM-Paste mit
einem sauberen Tuch vom Kühlkörper
lösen
EcoPS einbauen:
Blisterverpackung an den Laschen
vom neuen EcoPS lösen und am de-
fekten EcoPS aufsetzen
(1)
(2)
(3)
(1)
WARNUNG! Sicherheitsvorschrift
en beachten (siehe Kapitelanfang
„Sicherheit“)
1
2
3
(4)
HINWEIS! Es dürfen keine Rück-
stände mehr vom PCM-Material
vorhanden sein
HINWEIS! Bei Rücktausch des
EcoPS müssen zusätzlich die Mo-
dule mit einem sauberen Tuch ge-
reinigt werden.
- Anschließend PCM-Folie aus
dem Kleinteile-Set nehmen
- Auf den Modulen positionieren
und feststreichen
- Auf Entfernung der Schutzfolien
achten!
4
5
6
HINWEIS! Im gekennzeichnetem
Bereich darf nicht aufgedrückt
werden -> Führt zu Beschädigung
des PCM-Materials
1

Fronius Symo Specifications

General

THD	< 3 %
Number of MPP Trackers	2
Protection Class	IP65
Frequency Range	50 / 60 Hz
Operating Temperature Range	-25°C to +60°C
Power Range	3.0 kW - 20.0 kW
AC Output Voltage	230 V
Communication	Ethernet
Warranty	5 years
Model	Symo
