71
DE

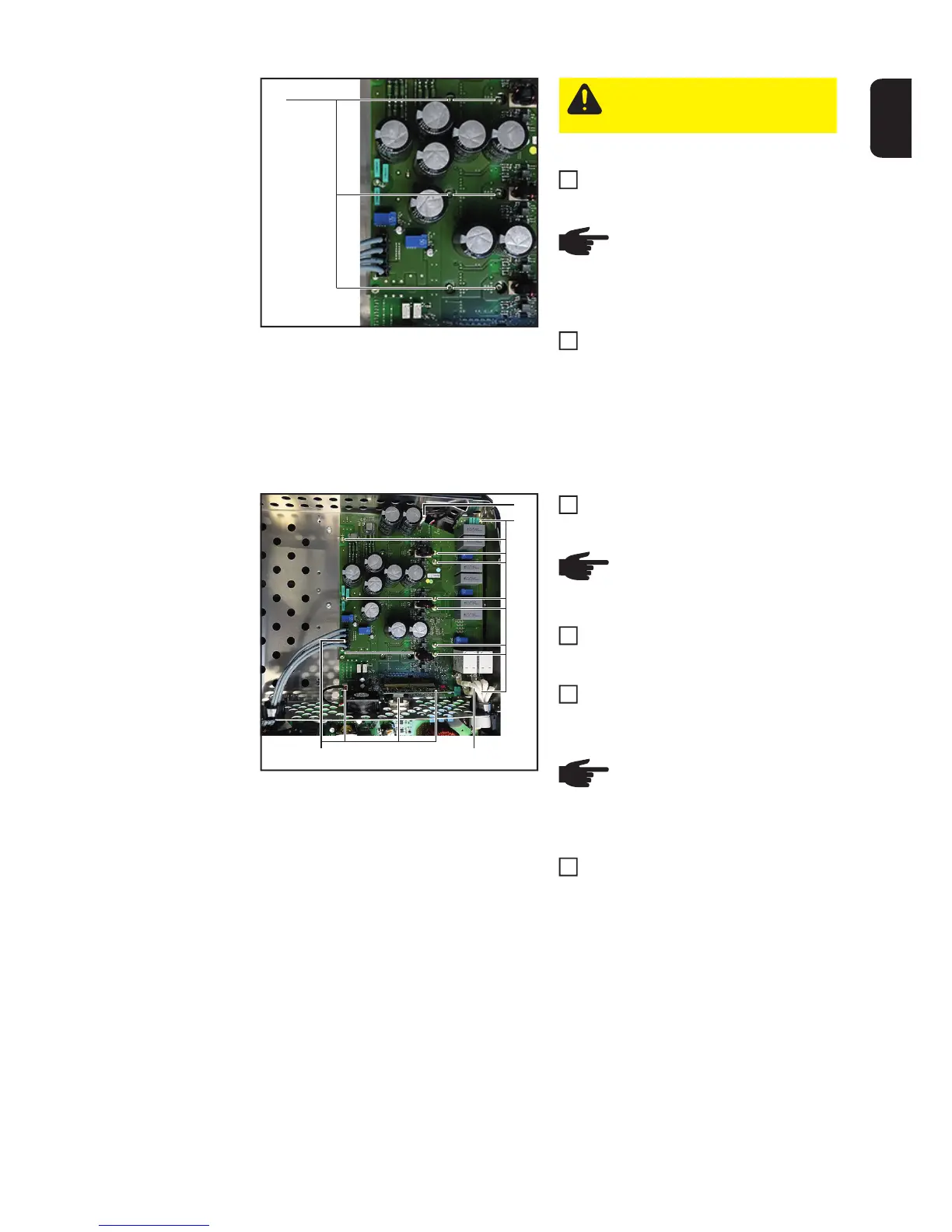

Neues EcoPS einsetzen und positio-
nieren
Module vom EcoPS mit 6 Stk. Schrau-
be 4x9 TX20 (4) montieren. Reihenfol-
ge der Drehmomente beachten um
mechanische Spannungen zu vermei-
den
Zuerst alle 6 Schrauben mit [0,5 Nm]
anziehen und danach mit [2 Nm] fest-
ziehen
Sämtliche Steckverbindungen (1) ein-
fädeln und montieren
AC Kabelbaum mit 4 Stk. Schraube
5x10 TX25 (2) montieren
[3,5 Nm]
EcoPS mit 11 Stk. Schraube 4x9 TX20
(3) montieren
[2 Nm]
Wechselrichter schließen und in die
Wandhalterung einsetzen (siehe Ab-
schnitt „Gerät öffnen und schließen“
und gegebenenfalls „Overvoltage-Print
tauschen“)
Nach Inbetriebnahme des Wechselrichters
einen Lüftertest über das Display durchfüh-
ren (siehe Bedienungsanleitung)
(4)
VORSICHT! PCM-Paste darf
beim Einsetzen des EcoPS nicht
beschädigt oder entfernt werden
HINWEIS! Um mechanische
Spannungen an den Modulen zu
vermeiden, die Reihenfolge der
Drehmomente einhalten
2
3
(1)
(2)
(3)
(1)
HINWEIS! Richtige Reihenfolge
der Verschraubungen einhalten
HINWEIS! Darauf achten, dass
die Ferritkerne und deren Halte-
rung ordnungsgemäß montiert
sind
4
5
6
7
