Fronius Symo Service Manual

69
DE

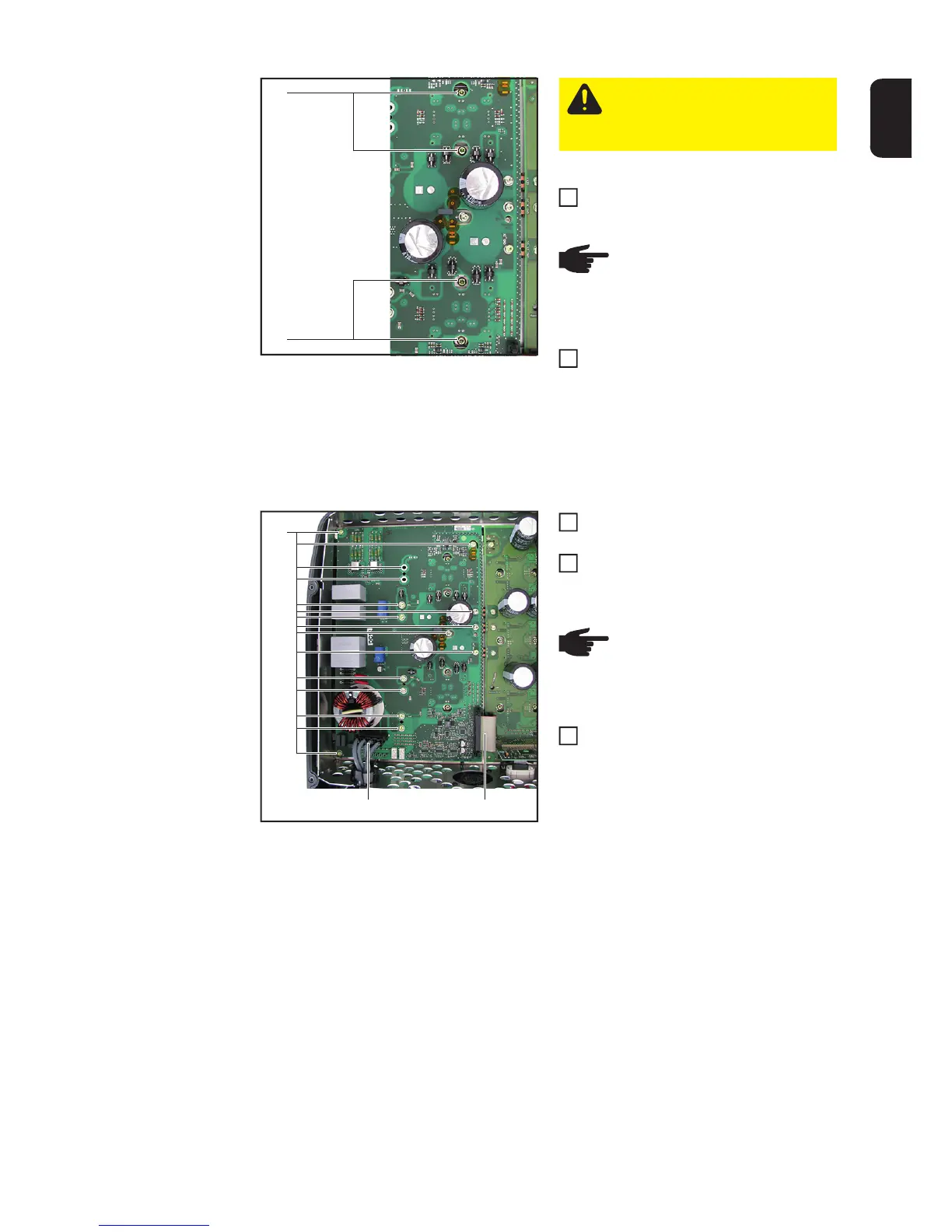

Neues SymoPS DC einsetzen und po-
sitionieren
Module vom SymoPS DC mit 4 Stk.
Schraube 4x9 TX20 (3) montieren.
Reihenfolge der Drehmomente beach-
ten um mechanische Spannungen zu
vermeiden
Zuerst alle 4 Schrauben mit [0,5 Nm]
anziehen und danach mit [2 Nm] fest-
ziehen
Sämtliche Kabel- und Steckverbindun-
gen (1) einfädeln und montieren
SymoPS DC mit 13 / 15 Stk. Schraube
4x9 TX20 (2) montieren
[2 Nm]
Wechselrichter schließen und in die
Wandhalterung einsetzen (siehe Ab-
schnitt „Gerät öffnen und schließen“
und gegebenenfalls „Overvoltage-Print
tauschen“)
Nach Inbetriebnahme des Wechselrichters
einen Lüftertest über das Display durchfüh-
ren (siehe Bedienungsanleitung)
(3)
(3)
VORSICHT! PCM-Paste darf
beim Einsetzen des SymoPS DC
nicht beschädigt oder entfernt
werden
HINWEIS! Um mechanische
Spannungen an den Modulen zu
vermeiden, die Reihenfolge der
Drehmomente einhalten
2
3
(2)
(1)(1)
HINWEIS! Darauf achten, dass
die Ferritkerne und deren Halte-
rung ordnungsgemäß montiert
sind
4
5
6
