Fronius Symo Service Manual

68

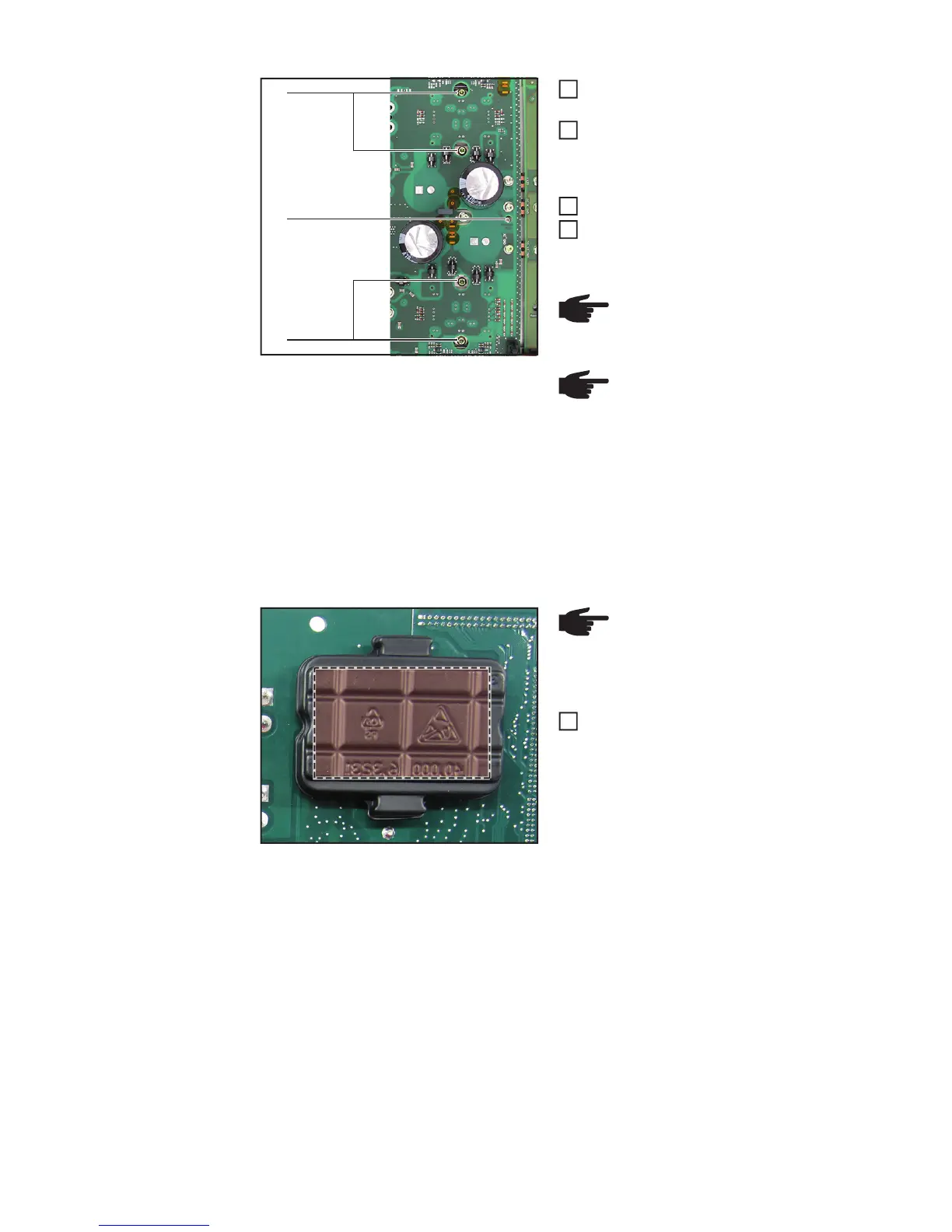

4 Stk. Schraube 4x9 TX20 (3) bei den
Modulen lösen
Schraubendreher in das Loch „Remo-
ve Print“ (4) einsetzen und in Pfeilrich-
tung das SymoPS DC von dem
Kühlkörper lösen
SymoPS DC entnehmen
Rückstände der alten PCM-Paste mit
einem sauberen Tuch vom Kühlkörper
lösen
SymoPS DC einbauen:
Blisterverpackung an den Laschen
vom neuen SymoPS DC lösen und am
defekten SymoPS DC aufsetzen
(3)
(3)
(4)
HINWEIS! Es dürfen keine Rück-
stände mehr vom PCM-Material
vorhanden sein
HINWEIS! Bei Rücktausch des
SymoPS DC müssen zusätzlich
die Module mit einem sauberen
Tuch gereinigt werden.
- Anschließend PCM-Folie aus
dem Kleinteile-Set nehmen
- Auf den Modulen positionieren
und feststreichen
- Auf Entfernung der Schutzfolien
achten!
4
5
6
7
HINWEIS! Im gekennzeichnetem
Bereich darf nicht aufgedrückt
werden -> Führt zu Beschädigung
des PCM-Materials
1
