Fronius Symo Service Manual

66

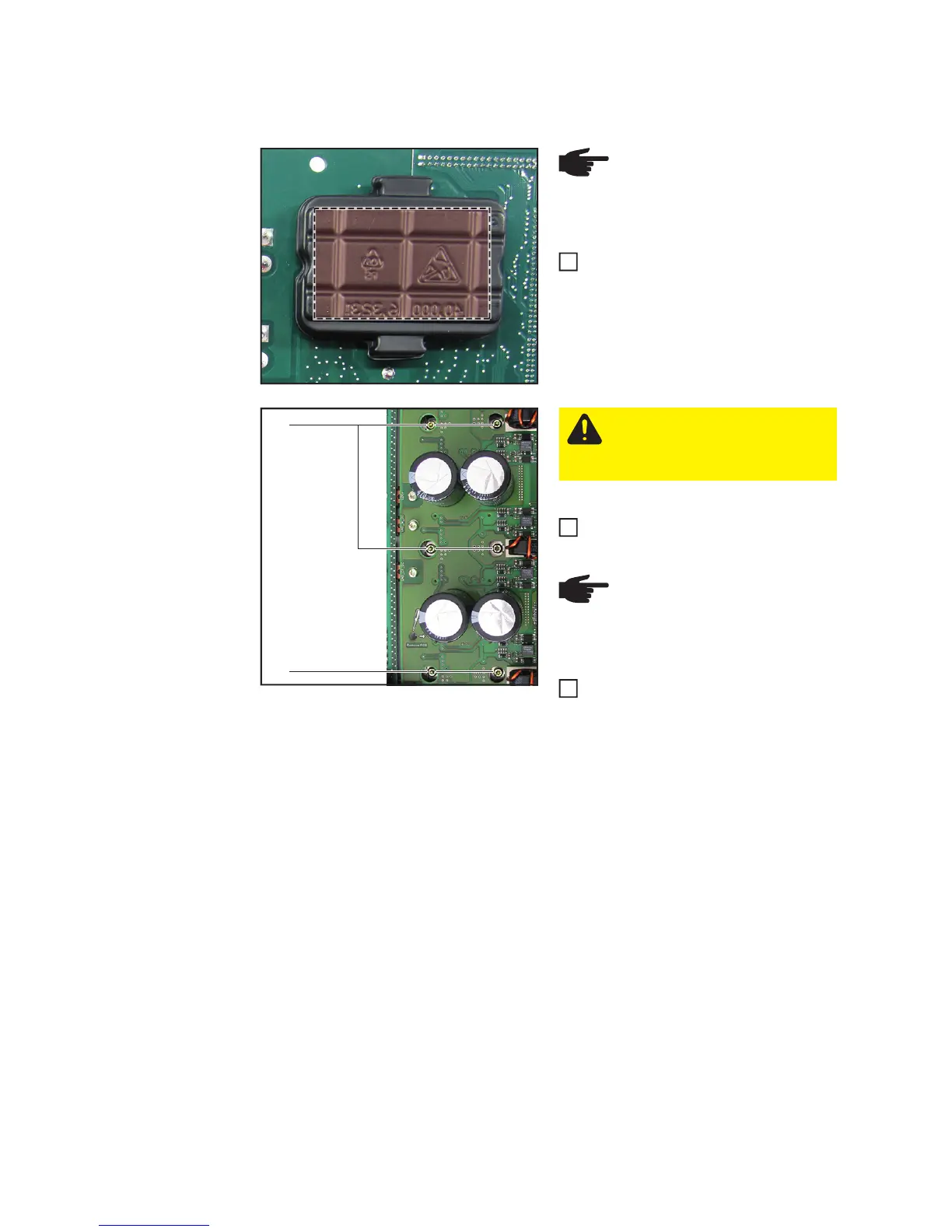

SymoPS AC einbauen:
Blisterverpackung an den Laschen
vom neuen SymoPS AC lösen und am
defekten SymoPS AC aufsetzen
Neues SymoPS AC einsetzen und po-
sitionieren
Module vom SymoPS AC mit 6 Stk.
Schraube 4x9 TX20 (4) montieren.
Reihenfolge der Drehmomente beach-
ten um mechanische Spannungen zu
vermeiden
Zuerst alle 6 Schrauben mit [0,5 Nm]
anziehen und danach mit [2 Nm] fest-
ziehen
HINWEIS! Im gekennzeichnetem
Bereich darf nicht aufgedrückt
werden -> Führt zu Beschädigung
des PCM-Materials
1
(4)
(4)
VORSICHT! PCM-Paste darf
beim Einsetzen des SymoPS AC
nicht beschädigt oder entfernt
werden
HINWEIS! Um mechanische
Spannungen an den Modulen zu
vermeiden, die Reihenfolge der
Drehmomente einhalten
2
3

Fronius Symo Specifications

General

THD	< 3 %
Number of MPP Trackers	2
Protection Class	IP65
Frequency Range	50 / 60 Hz
Operating Temperature Range	-25°C to +60°C
Power Range	3.0 kW - 20.0 kW
AC Output Voltage	230 V
Communication	Ethernet
Warranty	5 years
Model	Symo
