Fronius Symo Service Manual

38

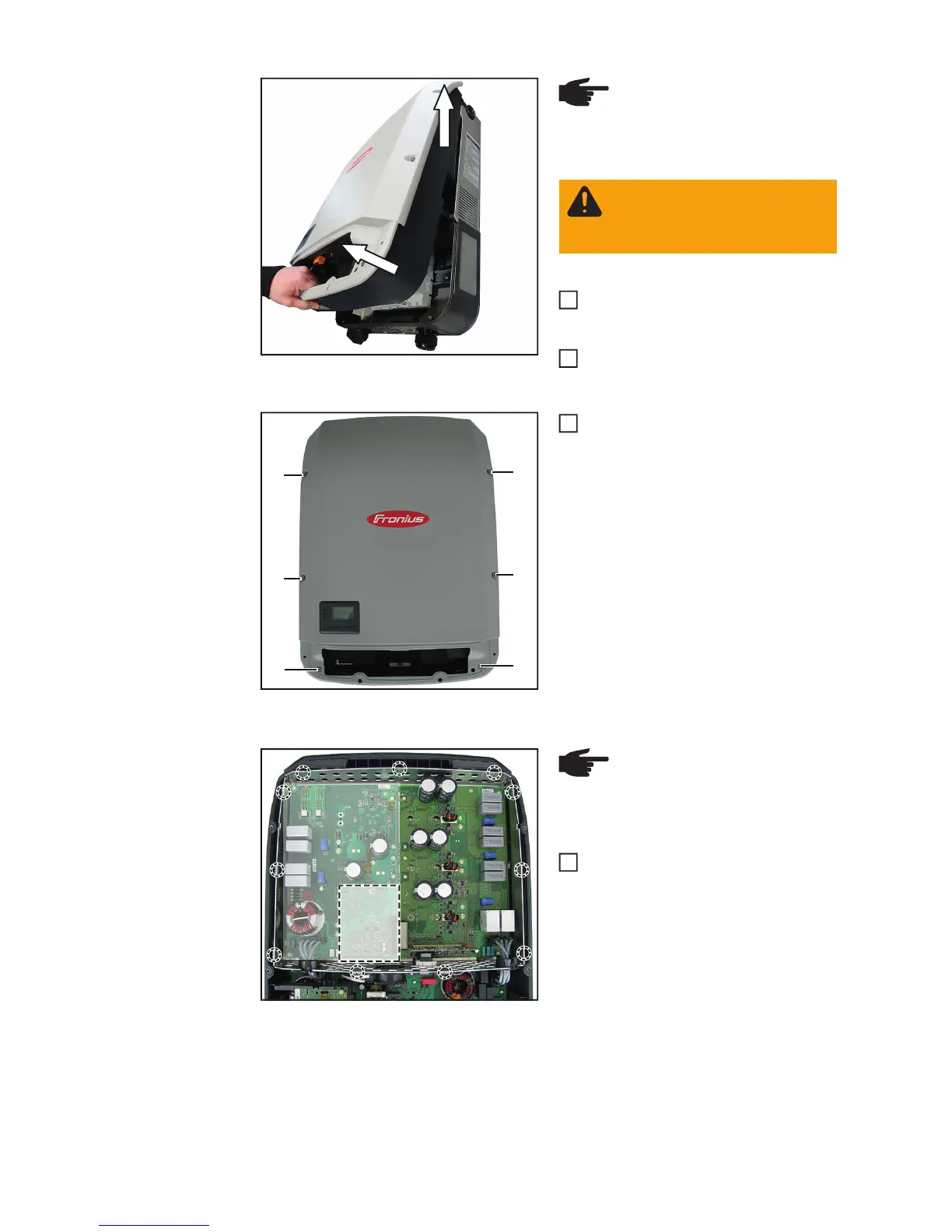

Wechselrichter im Bereich Datcom an-
heben und somit die Verbindung zur
Wandhalterung lösen
Wechselrichter nach oben hin aushän-
gen
6 Stk. Schraube 5x16 TX25 inkl. Dicht-
scheibe (4) lösen und Leistungsteil-
Deckel abnehmen
Gerät schließen:
Symo 10-20 (US), Eco (15)
Auf korrekten Sitz der 11 Stk. EMV-Fe-
dern achten - leichte Einkerbungen
halten die EMV-Federn
(An Position (5) befindet sich gegebenen-
falls der Overvoltage-Print)
(1)
1
2
HINWEIS! Um Beschädigungen
der Grundschale zu vermeiden,
darf der Wechselrichter den Win-
kel von 11° nicht überschreiten.
WARNUNG! Entladezeit der Kon-
densatoren abwarten, bevor wei-
tere Schritte unternommen
werden!
5
6
(4)
(4)
(4)
(4)
(4)
(4)
7
(5)
HINWEIS! Um eine ausreichende
EMV-Verbindung zu gewährleis-
ten, müssen alle EMV-Federn vor-
handen sein
1

Fronius Symo Specifications

General

THD	< 3 %
Number of MPP Trackers	2
Protection Class	IP65
Frequency Range	50 / 60 Hz
Operating Temperature Range	-25°C to +60°C
Power Range	3.0 kW - 20.0 kW
AC Output Voltage	230 V
Communication	Ethernet
Warranty	5 years
Model	Symo
