Fronius Symo Service Manual

39
DE

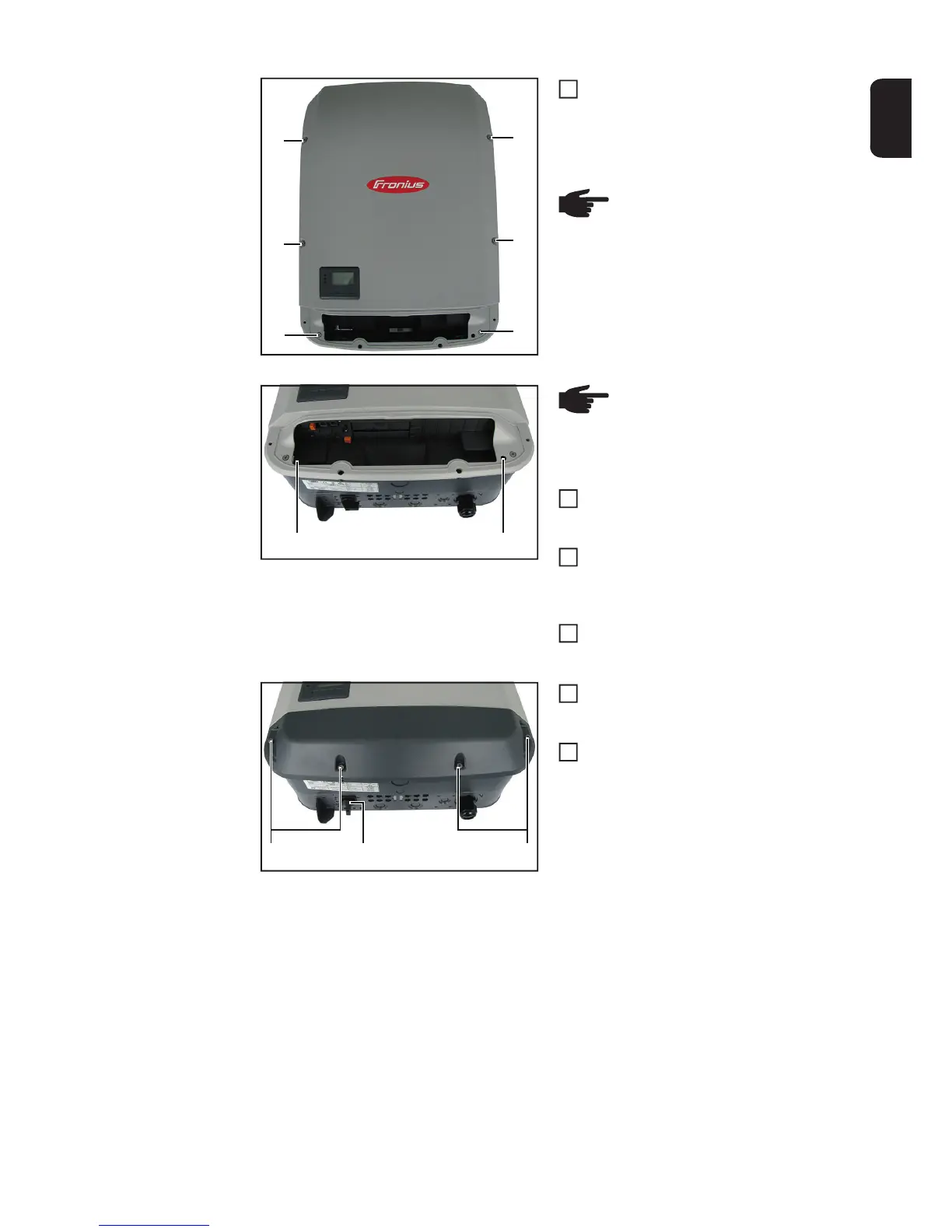

Leistungsteil-Deckel aufsetzen und mit
6 Stk. Schraube 5x16 TX25 inkl. Dicht-
scheibe (4) montieren
[3 Nm]
Wechselrichter auf der Oberseite ein-
hängen und in die Wandhalterung ein-
rasten lassen
2 Stk. Schraube 5x25 TX25 (3) montie-
ren und dadurch die feste Verbindung
zur Wandhalterung herstellen
[2,5 Nm]
Falls vorhanden, sämtliche Steckver-
bindungen montieren
Datcom-Deckel mit 4 Stk. Schraube
5x16 TX25 (2) montieren
[2,5 Nm]
DC-Trenner (1) auf Stufe I stellen
(4)
(4)
(4)
(4)
(4)
(4)
HINWEIS! Sollten die Schrauben
nicht mehr greifen, so müssen die-
se durch die Schraube 5x25 TX25
[42,0401,4231] ersetzt werden
2
(3) (3)
HINWEIS! Um Beschädigungen
der Grundschale zu vermeiden,
darf der Wechselrichter den Win-
kel von 11° nicht überschreiten.
3
4
5
(1)(2) (2)
6
7

Fronius Symo Specifications

General

THD	< 3 %
Number of MPP Trackers	2
Protection Class	IP65
Frequency Range	50 / 60 Hz
Operating Temperature Range	-25°C to +60°C
Power Range	3.0 kW - 20.0 kW
AC Output Voltage	230 V
Communication	Ethernet
Warranty	5 years
Model	Symo
