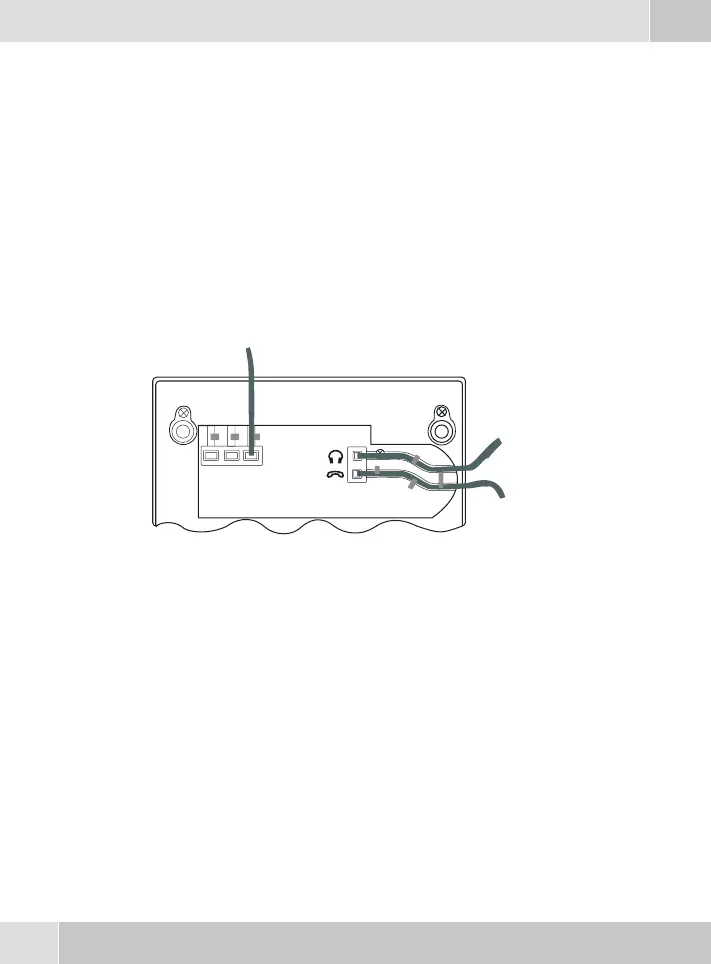

Preparazione dell’installazione (vedi figura 1)
Osservare le informazioni per la sicurezza riportate nelle documentazioni del telefono.
Estrarre il connettore ISDN del telefono dalla presa ISDN.
Voltare il telefonocon il lato superiore su un ripiano morbido in modo che siveda la targhetta sullato
inferiore del telefono.
Rimuovere tutti i cavi di collegamento esistenti (1) (ad es. cavo ISDN, cavo del microtelefono, cavo
dell’headset, PC).
Estrarre i due piediniposteriori dell’apparecchio (2) esvitare le due viti(3) che si trovano sopra le po
-
sizioni dei piedini.
Sollevare con cautela il coperchio inferiore del telefono. Si vedrà il circuito stampato del telefono.
Installazione del modulo (vedi figura 2)
La striscia pin (3) per il collegamento del modulo voice-mail si trova sulla parte destra del circuito
stampato del telefono (4), in prossimità delle prese microtelefono e headset.
Inserire la striscia (2) del modulo voice-mail (1) sullastriscia pin delcircuito stampato (3)e verificare
che sia collegata bene.
Chiudere lo chassis rimettendo il coperchio inferiore e riavvitando le due viti. Rimettere i piedini.
Per contrassegnare il voice-mail del telefono si potrà applicare la targhetta acclusa sul lato inferiore
del telefono.
Infine ricollegare i cavi di collegamento (ad es. connettore ISDN, microtelefono, headset, PC) al tele
-
fono.
