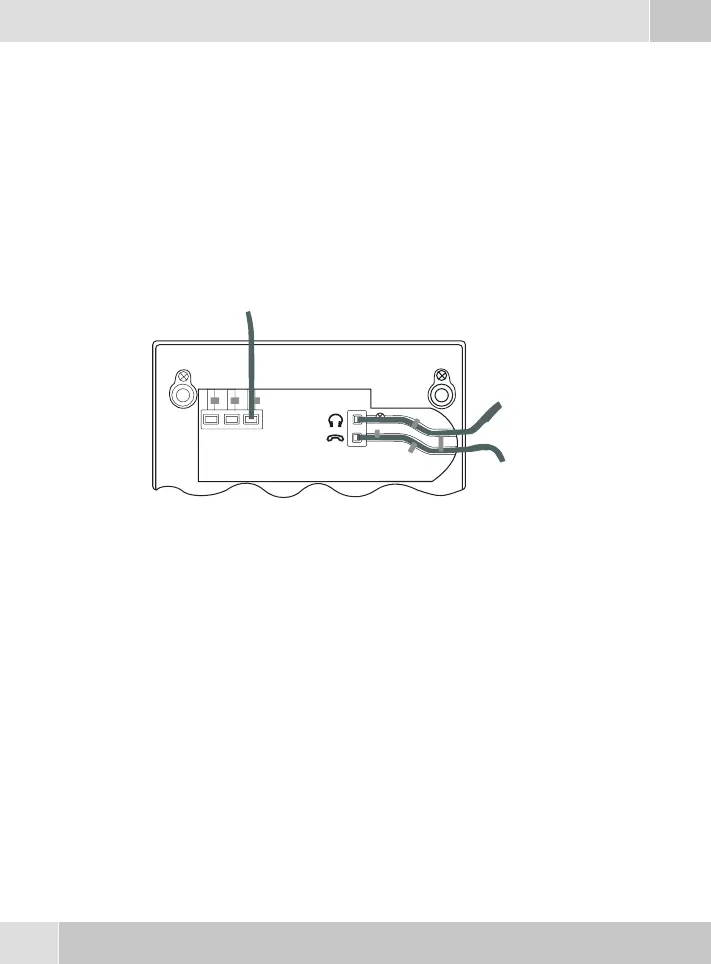

Vorbereiten der Installation (siehe Bild 1)
Bitte beachten Sie die Sicherheitshinweise in den Dokumentationen Ihres Telefons.
Ziehen Sie den ISDN-Stecker des Telefons aus der ISDN-Anschlussdose heraus.
Legen Sie das Telefon mit der Vorderseite so auf eine weiche Unterlage, dass Sie das Typenschild auf
der Unterseite des Telefons von vorn lesen können.
Entfernen Sie alle vorhandenen Anschlussschnüre (1) (z.B. ISDN-Anschluss, Hörer, Headset, PC).
Entfernen Sie die beiden hinteren Gerätefüße (2) und lösen Sie anschließenddiedreiSchrauben (3).
Heben Sie die Unterschale des Telefons vorsichtig ab. Sie sehen dann die Leiterplatte des Telefons.
Installation des Moduls (siehe Bild 2)
Die Stiftleiste (3)für den Anschluss desModuls Anrufbeantworter befindet sich auf dem rechten Teil
der Leiterplatte des Telefons (4), in der Nähe der Hörer- und Headsetbuchsen.
Stecken Sie die Buchsenleiste (2) des Moduls Anrufbeantworter (1) auf die Stiftleiste der Leiterplatte
(3) und überprüfen Sie den richtigen Sitz.
Schließen Sie das Gehäuse, indem Siedie Unterschale wiederaufsetzen und durchdie beiden Schrau
-
ben befestigen. Stecken Sie die Gerätefüße.
Zur Kennzeichnung des Anrufbeantworters im Telefon kleben Sie das beiliegende Typenschild auf
die Unterseite des Telefons.
SchließenSiezum Abschluss der Installation dieAnschlussschnüre(z.B.ISDN-Anschluss, Hörer, He
-
adset, PC) wieder am Telefon an.
Deutsch
2
1
2
3
1
1
2
3
Opt
UP0
S0
3
Bild 1
