G&D CATVision - Installation der Empfangseinheit

Guntermann & Drunck GmbH Installations- und
Bedienungsanleitung CATVision (MC)
 Anschluss von Audio
Das Anschlusskabel Audio-M/M-2 mit einer Line-Out-Schnittstelle des
Rechners (oder einem anderen Audiogerät) und der Schnittstelle Line IN
(optional) des CATVision-CPU verbinden.
 Anschluss von USB1.1
Stecken Sie den Stecker USB - Typ B des mitgelieferten USB-Kabels in
die Schnittstelle USB 1.1 CPU der CPU-Einheit. Stecken Sie den TYP A
Stecker des USB-Kabels in den entsprechenden Rechnerport ein.
 Anschluss des Verlängerungskabels
Das Verlängerungskabel K-C7-x innerhalb des Bereiches USB 1.1 in
die Schnittstelle TRANS (Buchse) der Sendeeinheit stecken.
Hinweis zur Kompatibilität des transparenten USB-Anschlusses:
Der USB-Anschluss entspricht den USB 1.1 Spezifikationen, welche
das Design von USB full-speed Geräten regeln. Dennoch garantieren
wir nicht, dass alle USB full-speed Geräte kompatibel zum CATVision
sind.

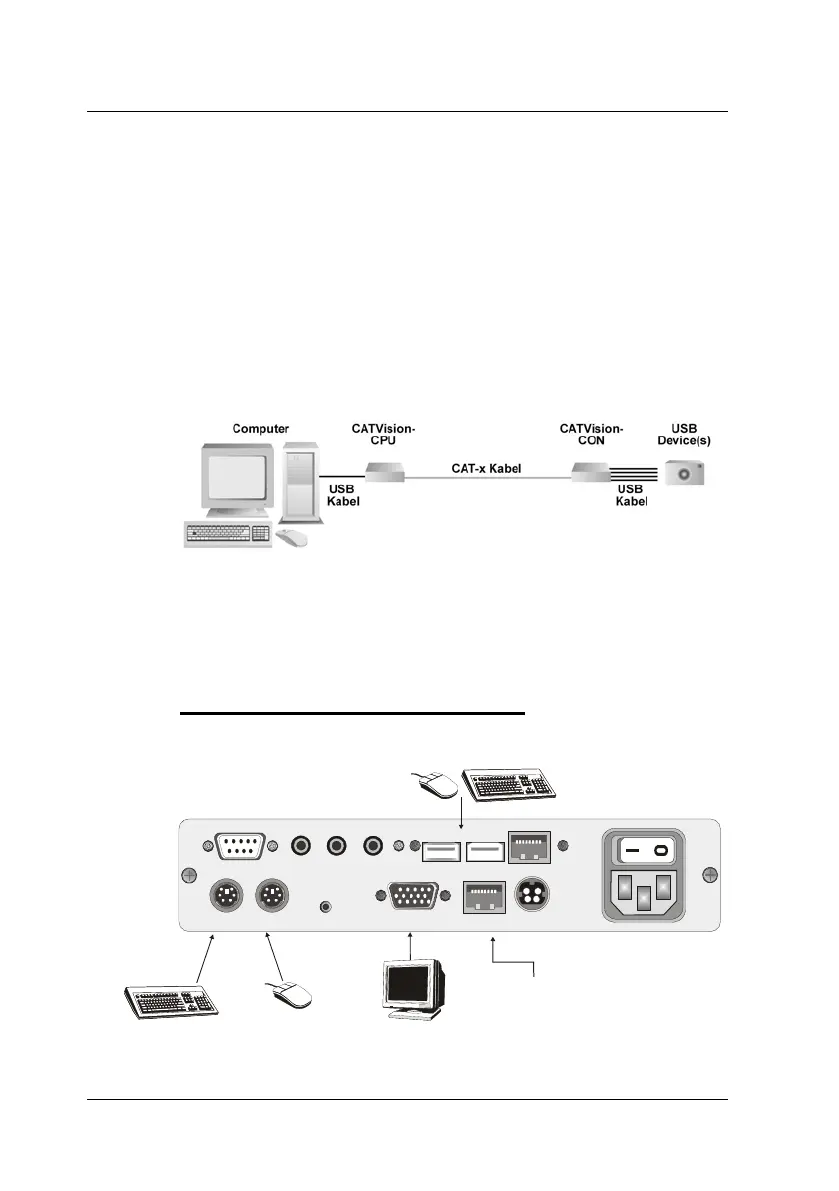

3.2 Installation der Empfangseinheit
Anschluß der Tastatur
für die remote Konsole
Anschluß des
CATVision-CPU
über CATx-Kabel
Anschluß der Mouse
für die lokale Konsole
Anschluß des Monitors
für die remote Konsole
Line In Micro InRS 232 Speaker
Keyb. MousePS/2
12V DC/0,9A
Monitor Transmission
Red. Power
Service
Keyb. Mouse USB
USB Trans
100-240V/60-50Hz 0,24-0,1A
Anschluss von Keyboard/Mouse
für remote Konsole
Seite 10
