Guntermann & Drunck GmbH Installations- und
Bedienungsanleitung CATVision (MC)
Die Empfangseinheit aufstellen.
Das Verlängerungskabel K-C7-x in die Schnittstelle TRANSMISSION
der Empfangseinheit CATVision-CON einstecken.
Den Monitor an die Buchse MONITOR anschließen.
Das PS/2-Keyboard an der Schnittstelle Keyb. am CATVision-CON
anschließen.
Die PS/2-Mouse an die Buchse MOUSE PS/2 anstecken.
Optional haben Sie Möglichkeit, Keyboard und Mouse (auch SUN-
USB-Tastaturen) über USB anzuschließen. Verbinden Sie dazu
Keyboard und/oder Mouse mit den USB-Schnittstellen Keyb. USB
Mouse an der Rückseite des CATVision-CON.
Verwenden Sie für den Keyboard- und Mouseanschluss nicht die
USB-Schnittstellen auf der Frontseite des Gerätes, da diese USB-
Schnittstellen eine transparente Verlängerung der USB-Signale zum
Rechner ermöglichen.
3.2.1 Videoanschluss am CATVision-MC-Con
Die Verlängerungskabel K-C7-x in die Schnittstelle TRANSMISSION 1 – 4
der Empfangseinheit CATVision-MC -CON einstecken. Achten Sie
auf die richtige Zuordnung der Videokanäle!
Die Monitore an die Buchsen MONITOR 1 - 4 anschließen.

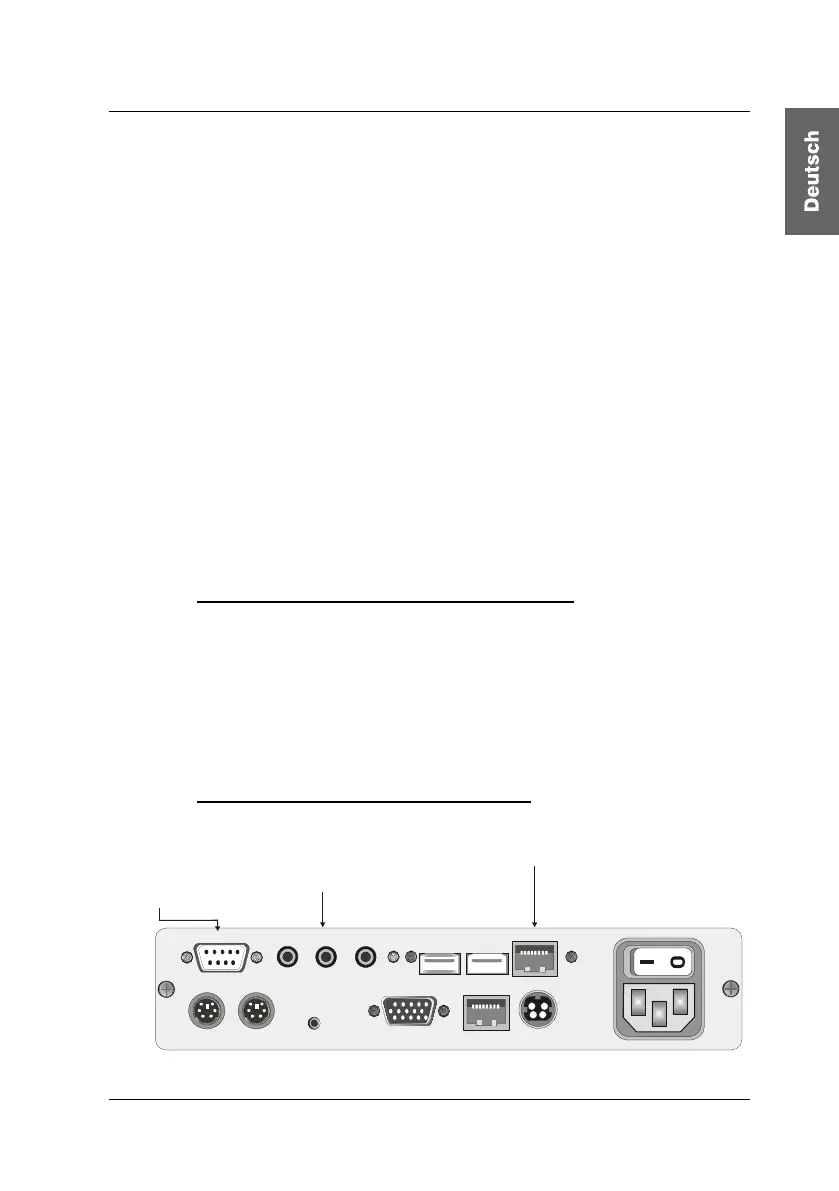

3.2.2 Optionale Anschlussmöglichkeiten
Line In Micro InRS 232 Speaker
Keyb. MousePS/2
12V DC/0,9A
Monitor Transmission
Red. Power
Service
Keyb. Mouse
USB
USB Trans
100-240V/60-50Hz
0,24-0,1A
Anschluß von Mikrofon,
Lautsprecher und eines
weiteren Audiogerätes
Anschluß eines
seriellen Endgerätes
Anschluß des Übertragungskabel
K-C7-x für USB 1.1
Seite 11
