Guntermann & Drunck GmbH Installations- und
Bedienungsanleitung CATVision (MC)
3 Installationsanleitung
Die Installation der CATVision und CATVision-MC unterscheidet sich lediglich
in der Anzahl der anzuschließenden Videoquellen. Daher wird in den folgenden
Abschnitten nur die Installation des CATVision beschrieben. Der Anschluss
zusätzlicher Videoquellen wird gesondert erläutert.

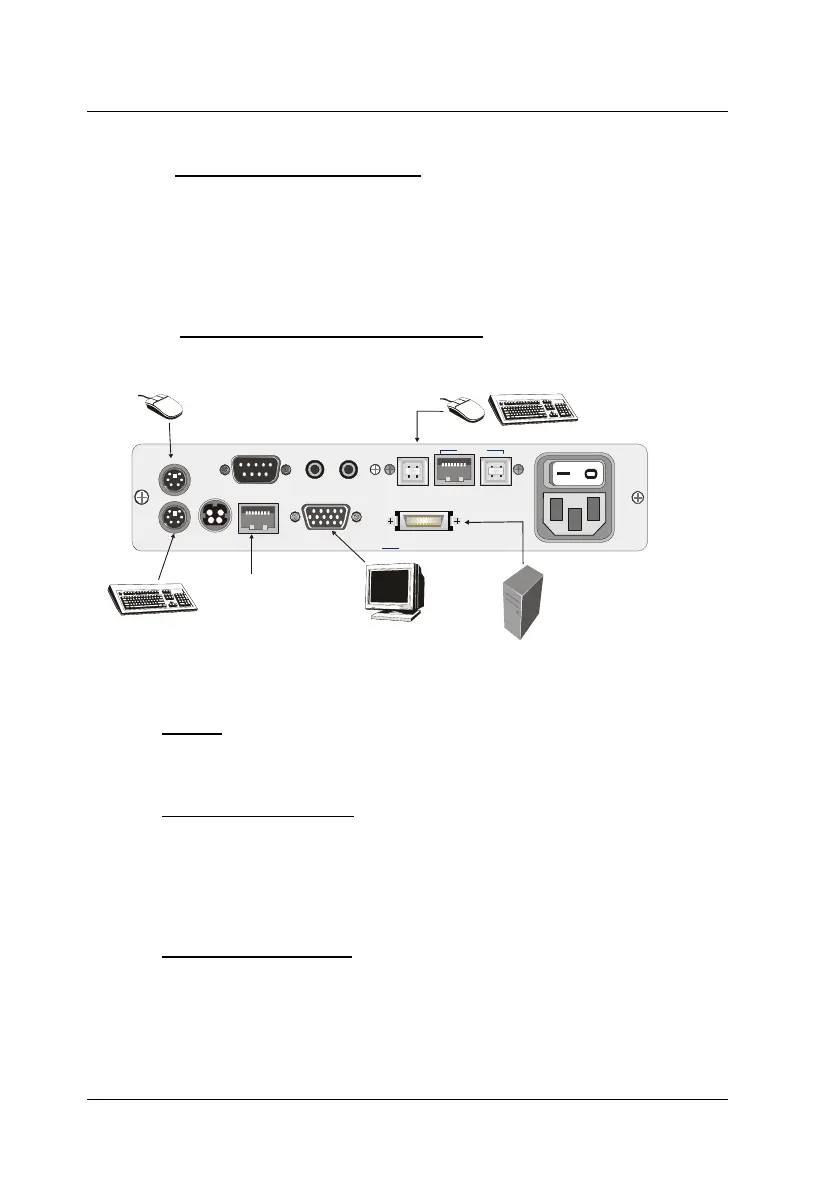

3.1 Installation der Sendeeinheit
Keyb PS/2.
Mouse PS/2
Monitor
CPU
Line In Line OutRS 232
VGA Keyb. Mouse CPU
Trans
USB K/M
CPU
USB 1.1
Trans missi on12V DC/0,6A
Red. Power
100-240V/60-50Hz
140-82mA
Alternativ: Anschluß von Keyboard/Mouse
zum Rechner über USB-AM/BM-2
Anschluß des
CATVision-CON
über CATx-Kabel
Anschluß des lokalen Rechners
über CPU-x Kabel
Anschluß der Tastatur
für die lokale Konsole
Anschluß des Monitors
für die lokale Konsole
Anschluß der Mouse
für die lokale Konsole
Monitor-, Keyboard- und Mouse vom Rechner abziehen.
Monitor:
Stecken Sie den 15 pol. Sub HD Stecker des Kabels
CPU-x (x=2, 4, 6
od. 9 Meter) in die VGA-Schnittstelle des Rechners.
Keyboard/Mouse (PS/2):
Stellen Sie nun mittels der beiden PS/2-Stecker des Kabels
CPU-x
die Verbindung zur Keyboard- und Mouseschnittstelle des Rechners
her. Die beiden Stecker sind mit entsprechenden Symbolen versehen.
Alternativ
Keyboard/Mouse (USB):
Stellen Sie nun mittels der beiden USB-Stecker des Kabels USB-
AM/BM-2
die Verbindung zur Keyboard- und Mouseschnittstelle des
Rechners her.
Seite 8
