Guntermann & Drunck GmbH Installations- und
Bedienungsanleitung CATVision (MC)
8.2 Audio
Das CATVision bietet eine bidirektionale Stereo-Audio-Übertragung in
nahezu CD-Qualität an.

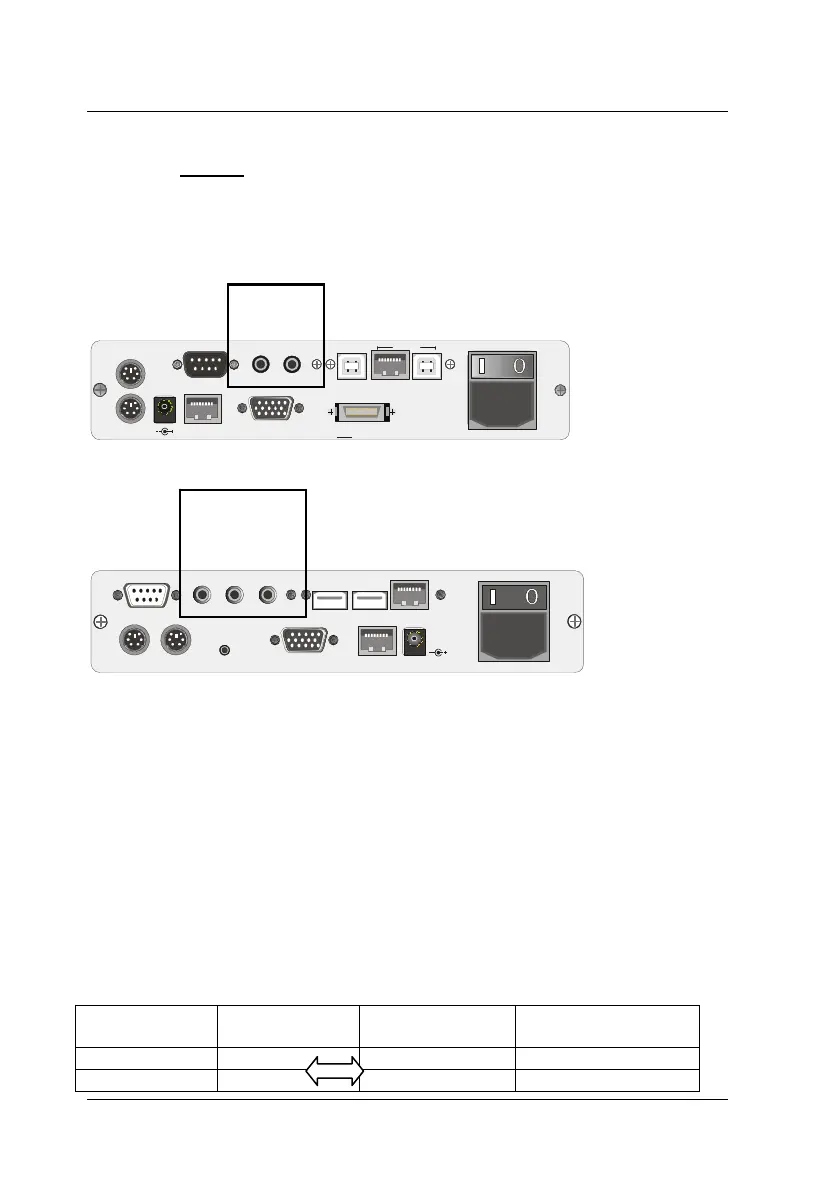

Dazu befinden sich am CATVision-CPU die Audioschnittstellen
Line In
Line Out
Seite 62
Keyb PS/2.
Mouse PS/2
Monitor
CPU In
Main PowerLine In Line OutRS 232
CPU Keyb. Mouse InVGA
5V DC/5A
Red. Power
C 100-240 V, 47-63 Hz
Trans
USB K/M
CPU In
USB 1.1
Trans mi ssion
Am CATVision-CON befinden sich folgende Audioschnittstellen:
Line In
Micro In
Speaker
Line In Micro In
RS 232 Speaker
Keyb. MousePS/2
5V DC/5A
Main Power
AC 100-240 V, 47-63 Hz
Monitor Transmission Red. PowerService
USB Trans
Keyb. Mouse
USB
Der Ausgang gibt dabei jeweils die Audiosignale aus, die am Eingang des
anderen Endes der Übertragungsstrecke eingespeist werden.
Die Übertragung der Audiosignale erfolgt digital über die CAT x-Kabel und ist
somit von der Kabellänge unabhängig.
Die Digitalisierung erfolgt mit einer Auflösung von 18 Bit und einer Abtastrate
von 48kHz.
Die Anschlüsse sind als 3,5 mm Klinkenbuchsen ausgeführt.
Die Eingänge Micro In und Line In der jeweiligen Geräte können wahlweise,
also nicht gleichzeitig, genutzt werden.
Der Eingang Micro In ist mit einer Vorverstärkung von 20 dB ausgestattet.
Als Beispiel die Verbindungen im wahrscheinlich häufigsten Einsatzfall:
PC CAT
Vision-CPU
CAT
Vision-CON
Peripherie
1. Line-Out => Line-In Line-Out <= Aktivlautsprecher
2. Line-In => Line-Out Micro-In <= Mikrofon
