G&D CATVision - 4 Stromversorgung; Allgemein; Hinweis zum USB-Betrieb

Guntermann & Drunck GmbH Installations- und
Bedienungsanleitung CATVision (MC)

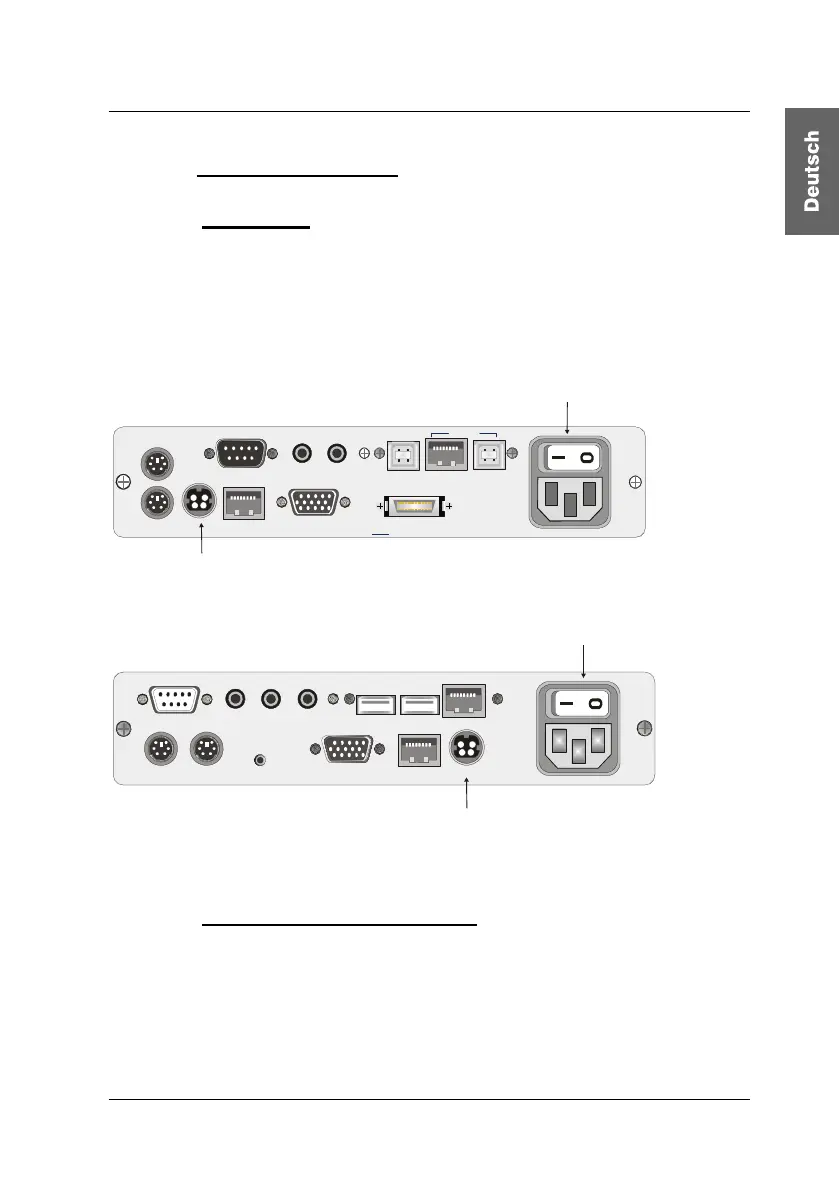

4 Stromversorgung
4.1 Allgemein
Schließen Sie das mitgelieferte Kaltgerätekabel an der Kaltgerätebuchse Main
POWER der Geräte (CATVision-CPU und CATVision-CON) an.
Optional kann über die Buchse Red. Power ein redundantes Netzteil
angeschlossen werden. Verwenden Sie dazu das optional erhältliche
Steckernetzteil Power-Set 12/Typ 2.
Anschluss der
Hauptstromversorgung
Anschluss der optionalen
redundanten Stromversorgung
Keyb PS/2.
Mouse PS/2
Monitor
CPU
Line In
Line OutRS 232
VGA Keyb. Mouse CPU
Trans
USB K/M
CPU
USB 1.1
Trans mission12V DC/0,6A
Red. Power
100-240V/60-50Hz 140-82mA
Rückblende CATVision-CPU
Line In Micro In
RS 232 Speaker
Keyb. MousePS/2
12V DC/0,9A
Monitor Transmission
Red. Power
Service
Keyb. Mouse
USB
USB Trans
100-240V/60-50Hz 0,24-0,1A
Anschluss der optionalen
redundanten Stromversorgung
Anschluss der
Hauptstromversorgung
Rückblende CATVision-CON
4.2 Hinweis zum USB-Betrieb
Beim Anschluss von USB-Geräten werden durch das CATVision-System high-
Power-Geräte (bis 500 mA) unterstützt.
Seite 13
