Guntermann & Drunck GmbH Installations- und
Bedienungsanleitung CATVision (MC)
Verbinden Sie danach das andere Ende der Kabel CPU-x (MDR 20 =
Mini Delta Ribbon 20pol) mit der Schnittstelle VGA Keyb. Mouse CPU des
CATVision.
Anschluss des Verlängerungskabel
Das Verlängerungskabel K-C7-x in die Schnittstelle TRANSMISSION
(Buchse) der Sendeeinheit einstecken.
Anschluss der lokalen Konsole
Den Stecker des lokalen Keyboards
und der lokalen Mouse in die
Schnittstelle Keyb. beziehungsweise MOUSE PS/2 an der
Sendeeinheit CATVision-CPU stecken.
Den lokalen Monitor
an die Buchse MONITOR anschließen.
3.1.1 Videoanschluss am CATVision-MC-CPU
Verbinden Sie die Anschlusskabel
VGA-M/M-2 mit den weiteren
Videokanälen des Rechners.
Verbinden Sie die anderen Enden des Kabels
VGA-M/M-2 mit den
Schnittstellen VGA CPU 2 - 4
3.1.2 Optionale Anschlussmöglichkeiten
Keyb PS/2.
Mouse PS/2
Monitor
CPU
Line In Line OutRS 232
VGA Keyb. Mouse CPU
Tra ns
USB K/M
CPU
USB 1.1
Transmission12V DC/0,6A
Red. Power
100-240V/60-50Hz
140-82mA
Verbindung zum USB-Port
des Rechners
Verbindung zum
seriellen Port
des lokalen Rechners
über RS232-M/F-2
Audioanschluß
über
Audio-M/M-2

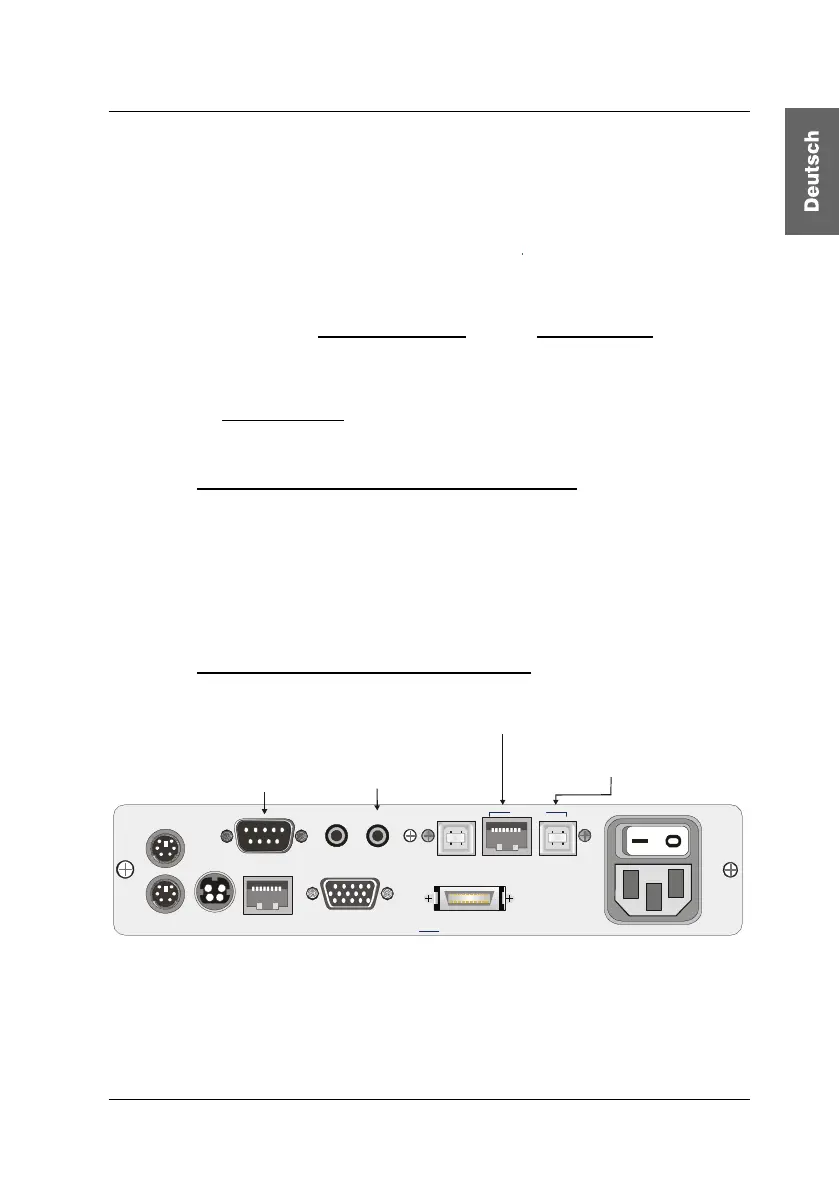

Anschluß des Übertragungskabel
K-C7-x für USB 1.1
Anschluss von RS232
Das Anschlusskabel RS232-M/F-x (x=2, 4, 6 od. 9 Meter) mit einer
COM-Schnittstelle des Rechners und der Schnittstelle RS232
(optional) des CATVision-CPU verbinden (Belegung 1:1).
