Guntermann & Drunck GmbH Installations- und
Bedienungsanleitung CATVision (MC)

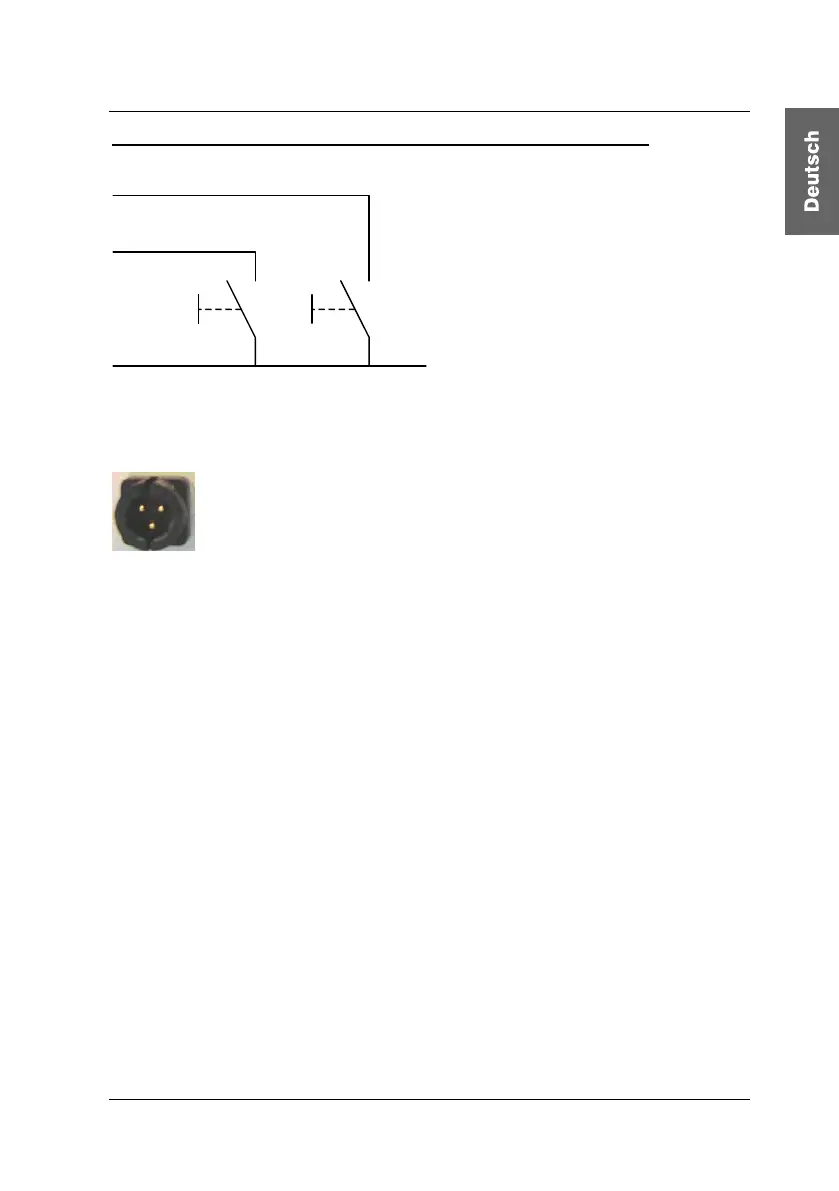

Prinzipschaltung mit Tastern für Reset und ATX-Power-On/Off:
I2 SW2_RESET# (Pin 3)
- 0V (Pin 2)
I1 SW1_ATXPWR# (Pin 1)
Nachdem Sie Ihren Taster mit der 3-poligen Kabelbuchse verbunden haben,
stecken Sie diese in den 3-poligen Flanschstecker des CATVision-CON.
Dieser ist auf der Rückseite des Gerätes angebracht.
(3-poliger Flanschstecker)
Seite 69
