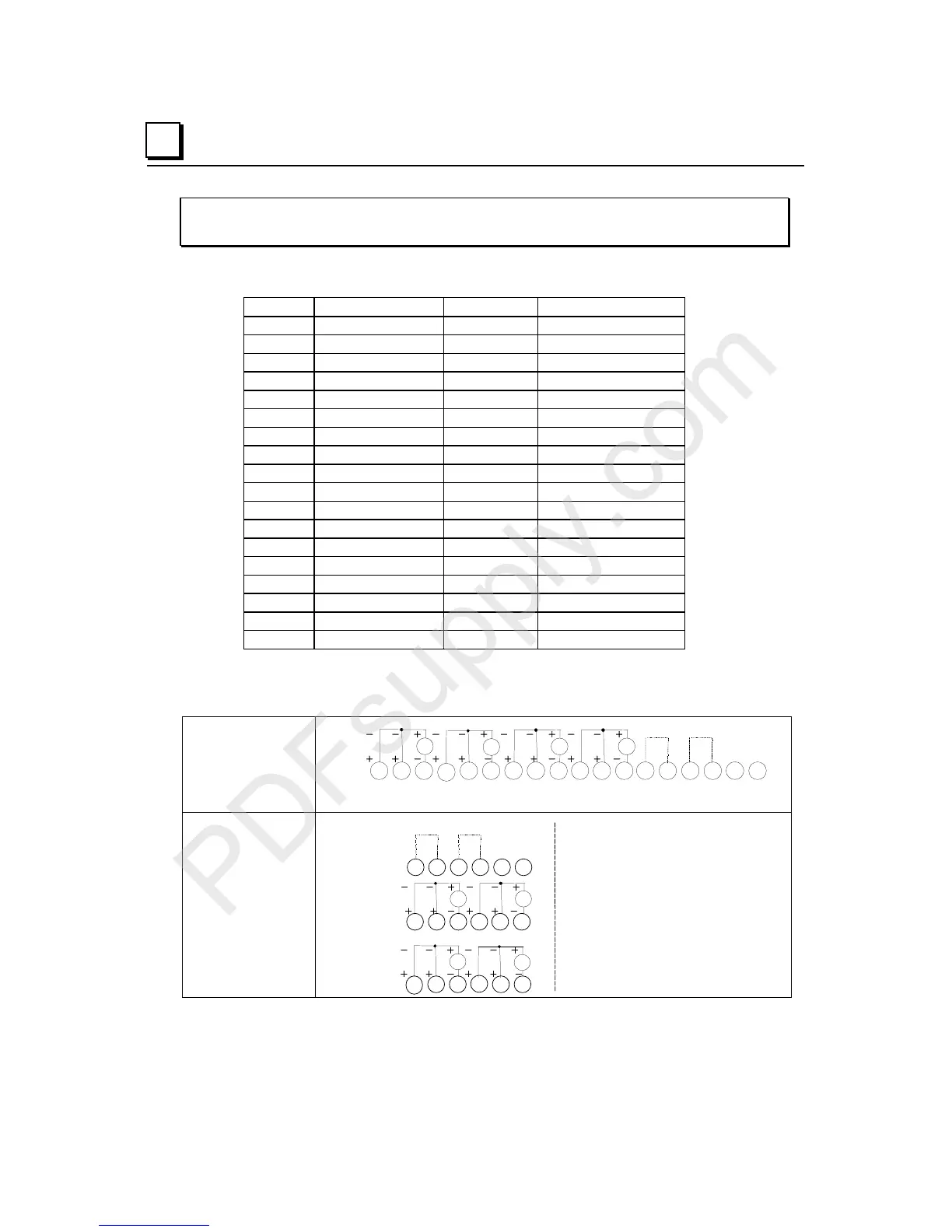

10-4 VersaMax® Modules, Power Supplies, and Carriers User's Manual – March 2003 GFK-1504K
10
IC200ALG230
Analog Input Module, 12 Bit Voltage/Current 4 Channels
Field Wiring
Number Connection Number Connection
A1 V1 B1 No connection
A2 I1 B2 No connection
A3 Return (common) B3 No connection
A4 V2 B4 No connection
A5 I2 B5 No connection
A6 Return (common) B6 No connection
A7 V3 B7 No connection
A8 I3 B8 No connection
A9 Return (common) B9 No connection
A10 V4 B10 No connection
A11 I4 B11 No connection
A12 Return (common) B12 No connection
A13 JMP1-A B13 No connection
A14 JMP1-B B14 No connection
A15 JMP2-A B15 No connection
A16 JMP2-B B16 No connection
A17 NC B17 No connection
A18 NC B18 No connection
Note: All inputs are single-ended, and share a common return. Either voltage or current
devices may be connected per channel (not both).
Wiring Connections
for Carriers with Two
Rows of Terminals
IC200CHS002, 005
IC200CHS012, 015
AI1
VI
AI4
V
I
AI2
VI
AI3
V
I
1 2 3 4 5 6 7 8 9 111213141516 171810
A
JMP1 JMP2
Wiring Connections
for Carriers with
Three Rows of
Terminals
IC200CHS001, 022, 025
IC200CHS011
A
123
13
14 15 16 17 18
789 111210
AI1
VI
AI4
V
I
AI2
VI
AI3
V
I
JMP1 JMP2
456
