96
Mode d‘emploi
Servomécanisme électrique Types EA15-250

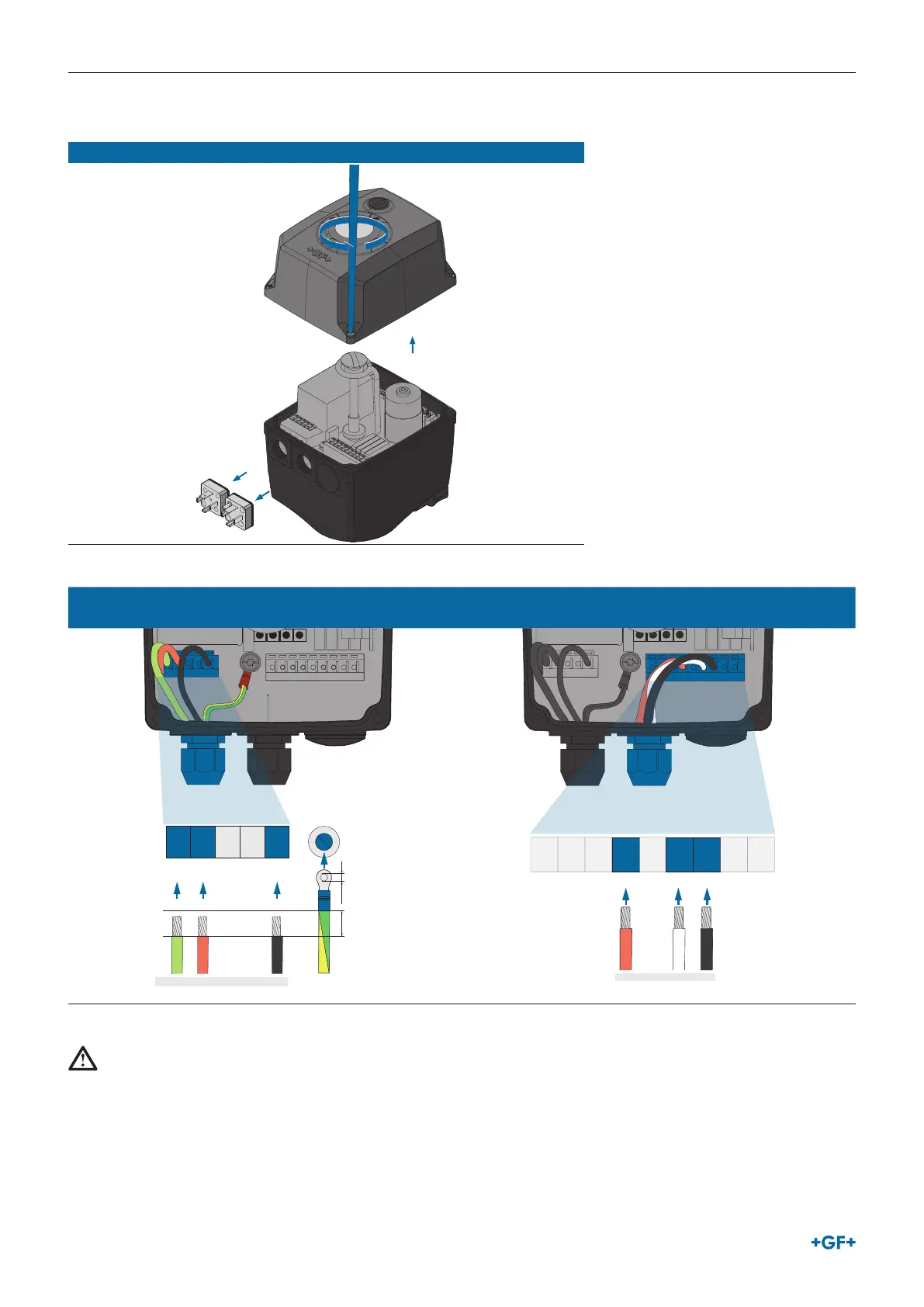

3.7.4 Type de raccordement raccord de câble
Ouvertez le couvercle du boîtier
Type de raccordement raccord de câble :
branchement électrique
Type de raccordement raccord de câble : retour du signal
AWG 18-16
IEC60364
Ø 0.5-1.5 mm
2
M = 1.5 Nm
Power connection terminals
1 2 3 4 N
OPEN CLOSE N
PE
+25mm
Ø5mm
OPEN CLOSE N
5 6 7 8 9 10111213
Standard wiring: NC
AWG 18-16
Signal feedback connection terminals
AVERTISSEMENT!
Raccordement de l‘actionneur à l‘aide d‘un fil à bout libre à travers les presse-étoupes fournis.
► Raccordez la terre de protection (PE) fournie sur la carte principale.
► Utiliser une cosse à anneau isolée appropriée, acceptant des fils de 0,5 à 1,5 mm2, diamètre de l‘anneau 0,5 cm.
