Mode d‘emploi
Servomécanisme électrique Types EA15-250
REMARQUE!
Au départ de l‘usine, la confirmation de position est câblée en tant que contact à ouverture (NF). Mais sur site, il est possible de
l‘exécuter ultérieurement en tant que contact à fermeture (NO).
REMARQUE!
Par défaut, la livraison s‘eectue avec un connecteur pour la confirmation de position OUVERTE/FERMÉE. Un connecteur avec la
broche supplémentaire pour la confirmation INTERMÉDIAIRE peut se commander en tant qu‘accessoire ou configuration spéciale.
La fonctionnalité existe dans chaque servomécanisme. Le raccordement via une douille passe-câble est également possible à tout
moment.
AVERTISSEMENT!
Longueur minimale du câble du fil de terre (PE)!
Assurez-vous que la longueur minimale du fil de terre (PE) est de 2,5 cm (1“) plus longue que les fils de tension. De cette façon, le
conducteur de terre sera le dernier fil à supporter la tension en cas de défaillance du presse-étoupe.
► Veillez à ce que le couple de serrage des vis soit au minimum de 1,5 - Nm !
► Utilisez uniquement les presse-étoupes fournis par l‘usine.
► Après l‘insertion des câbles, vérifier que le presse-étoupe est susamment fermé (clé de 24 mm) et que le joint d‘étanchéité
serre complètement le câble de raccordement pour assurer la protection contre l‘eau et la décharge de traction.
AVERTISSEMENT!
Vérifiez les presse-étoupes !
Utilisez uniquement les presse-étoupes fournis par l‘usine.
► Après avoir inséré les câbles, vérifiez si le raccord à vis est susamment fermé (clé de 24 mm) et si le joint entoure complète-
ment le câble de raccordement pour assurer la protection contre l›eau et la décharge de traction.

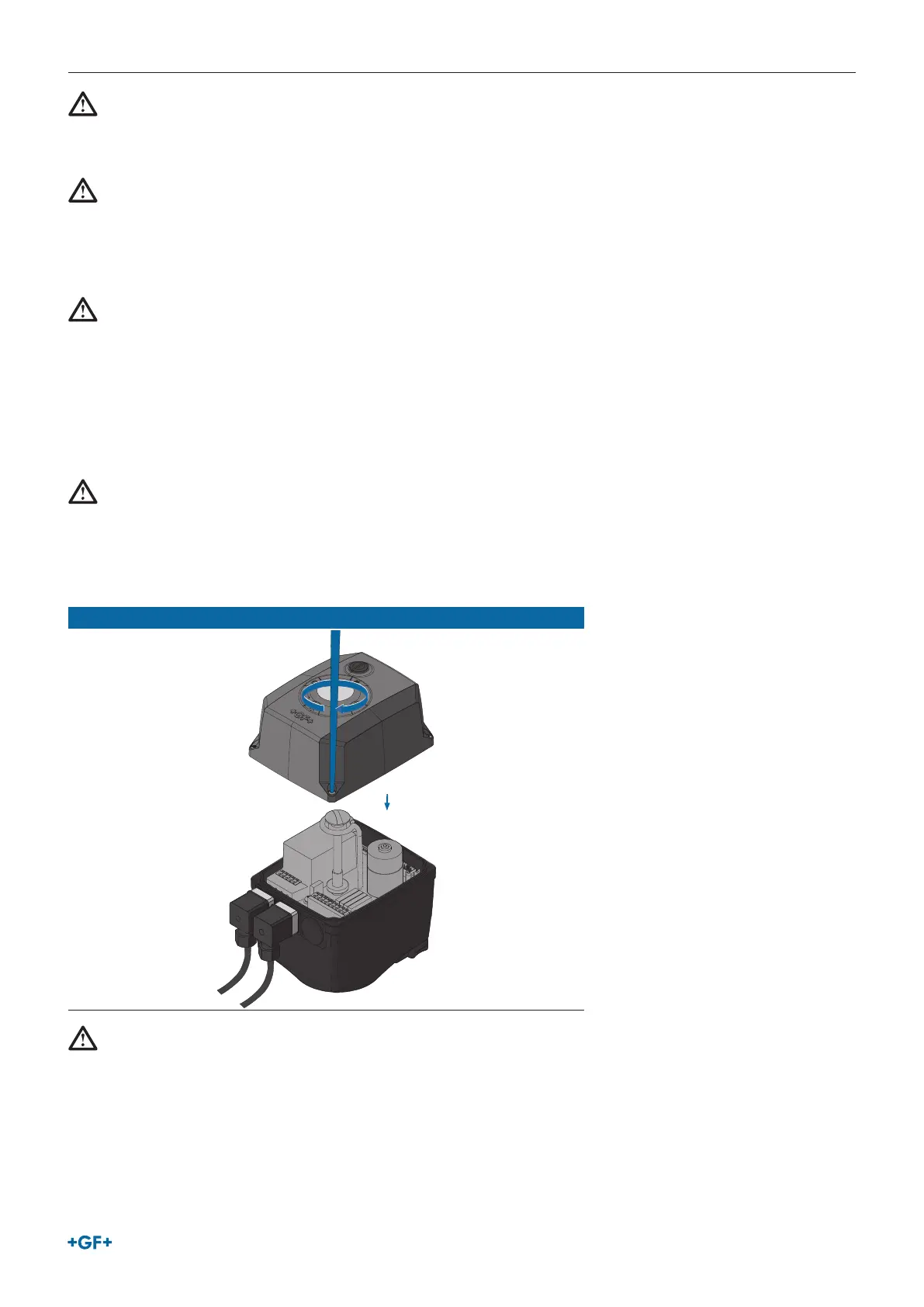

Fermez le couvercle du boîtier
ATTENTION!
La classe de protection n‘est pas atteinte !
Pour atteindre l‘indice de protection spécifié en matière d‘étanchéité, les exigences relatives au joint du boîtier et au couple de ser-
rage des vis du boîtier doivent être respectées.
► Insérez délicatement le joint du boîtier dans la rainure prévue à cet eet sans l'endommager.
► Serrez les vis du couvercle du boîtier avec un couple de 1Nm.
