Harman Kardon AVR 70 Quick Start Guide

Połączenia i konfiguracja
Nagrywarki wideo

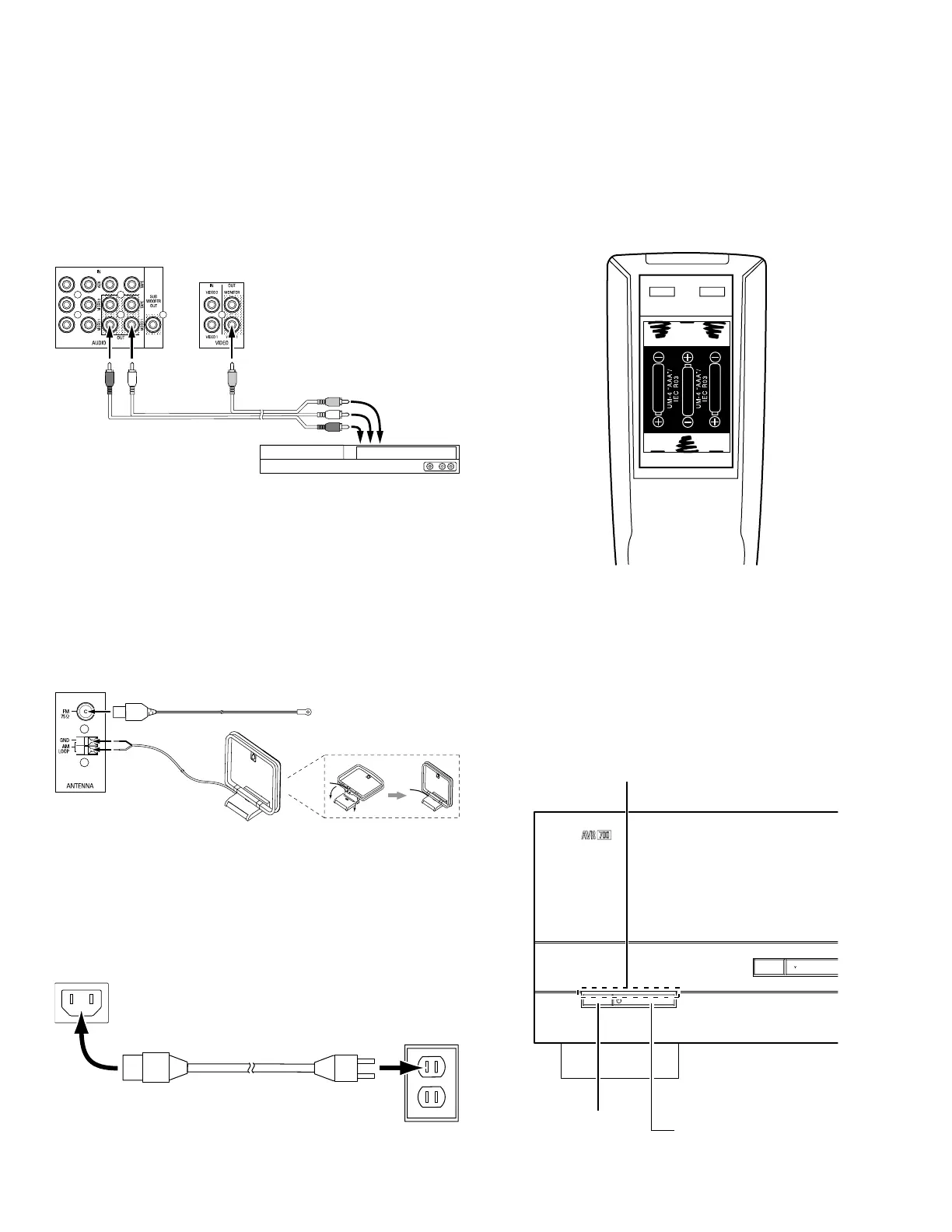

Połączyć złącze wejściowe wideo analogowej nagrywarki wideo do złącza kompozytowego
wideo Video 1 odbiornika AVR, a złącza wejściowe audio – do analogowych złączy
audio Video 1 Out odbiornika AVR. Możliwe jest także nagrywanie sygnału z wejścia
kompozytowego wideo Video 2.
Do wejść nagrywania
analogowego
sygnału audio/wideo
Analogowe złącza
audio odbiornika AVR
Analogowa nagrywarka
wideo
Analogowy kabel
audio/wideo
(nie należy
do zestawu)
Kompozytowe złącza
wideo odbiornika AVR
Podłączanie anteny radiowej
• Podłączyć znajdującą się w zestawie antenę radiową do złącza antenowego FM 75Ω
odbiornika AVR. W celu uzyskania dobrej jakości odbioru sygnału należy rozwinąć kabel
anteny FM możliwe jak najdalej.
• Zgiąć i złożyć podstawę anteny w sposób pokazany na rysunku i podłączyć żyły do złączy
AM i Gnd odbiornika AVR. Ustawić antenę w taki sposób, aby szumy w tle były minimalne.
Antena AM
(w zestawie)
Składana podstawa
Złącza antenowe
odbiornika AVR
Antena FM
(w zestawie)
Podłączanie zasilania
Podłączyć przewód zasilania do złącza zasilania AC odbiornika AVR, a następnie do gniazdka.
WAŻNE: Przed podłączeniem kabla zasilania należy upewnić się, że napięcie AC podane na
tabliczce z tyłu odbiornika AVR jest takie samo jak napięcie stosowane w danym kraju.
Gniazdo
zasilania
Złącze zasilania
odbiornika AVR
Przewód zasilania
(w zestawie)
Umieszczanie baterii w pilocie
Zdjąć pokrywę komory baterii, umieścić trzy znajdujące się w zestawie baterie AAA w sposób
pokazany na rysunku i zamknąć pokrywę baterii.
UWAGA: Zdjąć folię ochronną z panelu przedniego odbiornika AVR, aby nie zakłócała ona
działania pilota.
Włączanie odbiornika AVR
1. Ustawić przełącznik zasilania odbiornika AVR w położeniu „On” (Wł.). (Wskaźnik trybu
czuwania zaświeci się na pomarańczowo.)
2. Nacisnąć przycisk On/Standby (Wł./Tryb czuwania) znajdujący się na panelu przednim.
Stereo
Power
Surr.Select
Przełącznik
zasilania
Wskaźnik trybu
czuwania
Przycisk On/Standby
(Wł./Tryb czuwania)
6
AVR 700, AVR 70, AVR 70C

Harman Kardon AVR 70 Specifications

General

Impedance	75 Ω
Frequency range	10 - 100000 Hz
Input sensitivity	200 mV
Audio output channels	5.1 channels
Signal-to-Noise Ratio (SNR)	95 dB
Total Harmonic Distortion (THD)	0.1 %
Power output per channel (20-20KHz@8 Ohm)	75 W
HDMI in	3
Line-in	Yes
Audio (L/R) in	1
Digital audio optical in	2
Connectivity technology	Wired
Speakers connectivity type	-
Ethernet LAN	No
AM band range	520 - 1720 kHz
FM band range	87.5 - 108 MHz
Supported radio bands	AM, FM
Product color	Black
Audio decoders	Dolby TrueHD, DTS-HD Master Audio
Volume control	Digital
Apple docking compatibility	Not supported
AC input voltage	220 V
AC input frequency	50 Hz
Power consumption (standby)	0.5 W
Power consumption (typical)	280 W
Cables included	AC

Weight and Dimensions

Depth	330 mm
Width	440 mm
Height	125 mm
Weight	9100 g
