Conexões e configuração
Gravadores de vídeo

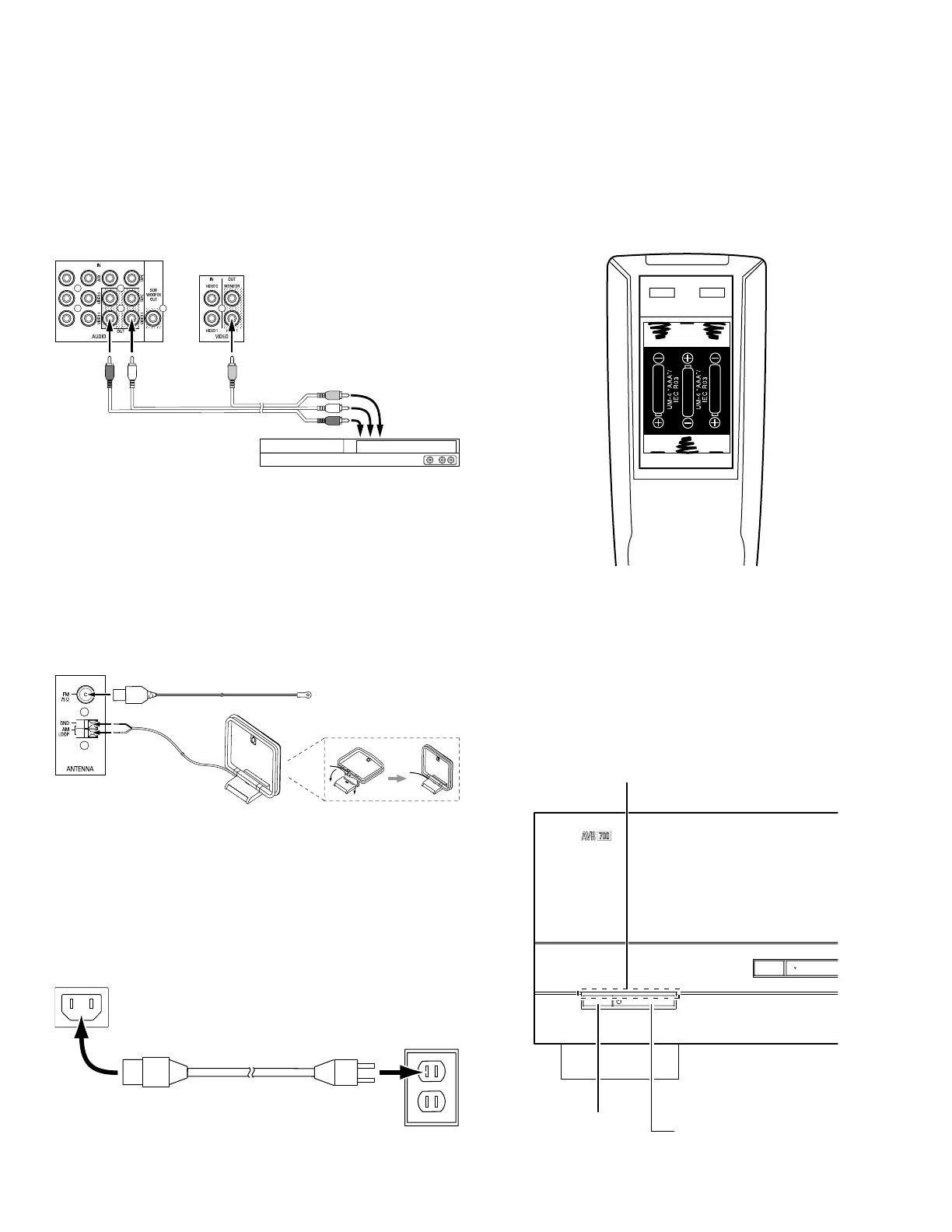

Conecte o conector de entrada de vídeo do gravador de vídeo analógico ao conector
de vídeo composto da saída de vídeo 1 do AVR, e os conectores de entrada de áudio
do gravador aos conectores de áudio analógico da saída de vídeo 1 do AVR. É possível
gravar o sinal da entrada de vídeo composto de Vídeo 2.
Para Entradas
de gravação
de áudio/vídeo
analógico
Conectores de áudio
analógico do AVR
Gravador de vídeo
analógico
Cabo de áudio/vídeo
analógico
(não fornecido)
Conectores de vídeo
composto do AVR
Conecte as antenas de rádio
• Conecte a antena de rádio FM fornecida ao conector da antena de FM de 75 Ω do AVR.
Para uma recepção melhor, estenda a antena de FM o máximo possível.
• Flexione e dobre a base da antena de AM fornecida como mostrado e conecte os os
da antena aos conectores AM e Terra do AVR. Gire a antena conforme necessário para
minimizar o ruído de fundo.
Antena AM
(fornecida)
Flexione e dobre a base
Conectores
de antena
do AVR
Antena FM
(fornecida)
Conecte a alimentação de CA
Conecte o cabo de alimentação de CA ao conector de entrada de CA do AVR e depois a
um tomada de energia que esteja funcionando. IMPORTANTE: Antes de conectar o cabo
de CA, verique se a tensão de CA listada no painel traseiro do AVR corresponde à tensão
de CA usada no seu país.
Tomada de
alimentação de CA
Conector de
entrada de
CA do AVR
Cabo de alimentação
(fornecido)
Instale as pilhas no controle remoto
Remova a tampa da pilha do controle remoto, insira as três pilhas AAA fornecidas como
mostra a ilustração e recoloque a tampa.
OBS.: Remova o plástico protetor do painel frontal do AVR para que ele não reduza a
ecácia do controle remoto.
Ligue o AVR
1. Coloque o interruptor de alimentação principal do AVR na posição "Ligado". O indicador
"Espera" ca aceso em âmbar.
2. Pressione o botão Ligar/Espera no painel frontal.
Stereo
Power
Surr.Select
Interruptor de
alimentação principal
Indicador do Modo
de espera
Botão Ligar/
espera
6
AVR 700, AVR 70, AVR 70C
