Tilslutninger
3

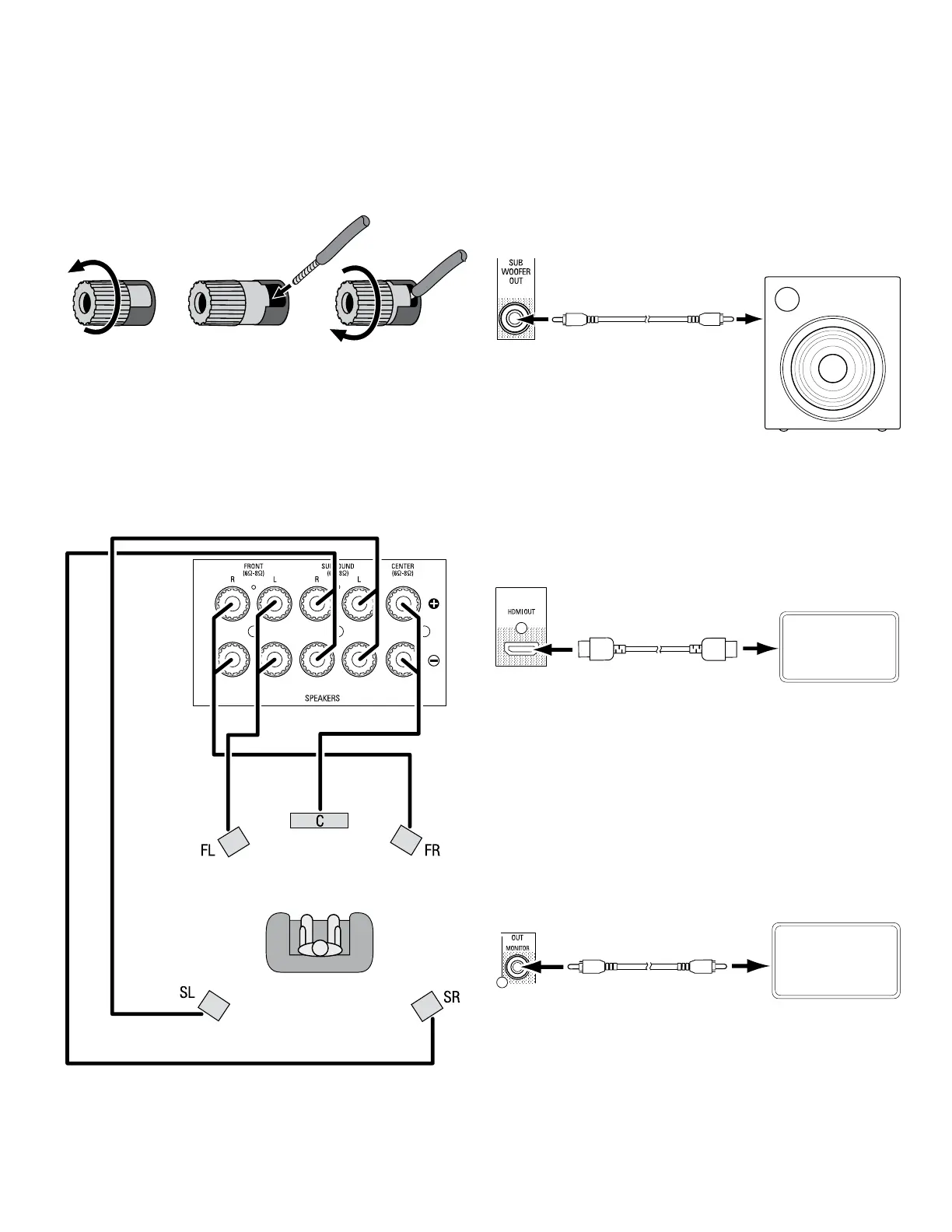

Tilslut dine højtalere
Sådan bruges AVR-højtalerudgangene:
1. Skru hætten løs 2. Isæt afisoleret ledningsende 3. Skru hætten fast
Slut altid den farvede (+)-udgang på AVR-enheden til (+)-indgangen på højtaleren
(normalt rød), og den sorte (–)-udgang på AVR-enheden til (–)-indgangen på højtaleren
(normalt sort).
VIGTIGT: Sikr dig, at blottede (+)- og (–)-ledninger ikke rører hinanden eller den anden
udgang. Ledninger, der rører hinanden, kan forårsage en kortslutning, der kan beskadige
din AVR-enhed.
Tilslut dine højtalere som vist på billedet.
Tilslut din subwoofer
Anvend et enkelt RCA-audiokabel til at tilslutte AVR-enhedens subwoofer pre-out-
udgang til din subwoofer. Se din subwoofers brugermanual for at få specik information
om at tilslutte den.
Enkelt-RCA Audio-kabel
(medfølger ikke)
Strømdreven
subwoofer
AVR
subwoofer-
stik
Tilslut dit tv eller din skærm
HDMI Monitor Out-stik
Hvis dit tv har en HDMI-udgang, og du har enheder med HDMI-kilder, skal du bruge et
HDMI-kabel (medfølger ikke) til at tilslutte dit tv til AVR-enhedens HDMI Monitor Out-
stik. Dette vil give den bedst mulige billedkvalitet.
tv
HDMI-kabel
(medfølger ikke)
AVR HDMI Monitor
Out-stik
Composite Video Monitor Out-stik
Hvis dit tv ikke har et HDMI-stik, eller hvis dit tv har et HDMI-stik, men du tilslutter
en enhed, der kun har composite video-stik, skal du bruge et composite video-kabel
(medfølger ikke) til at tilslutte AVR-enhedens composite monitor out-stik til dit tv's
composite video-stik.
VIGTIGT: AVR-enhedens skærm-menu (OSD) kommer kun til syne gennem HDMI Out-
stikket. Hvis du ønsker at bruge AVR-enhedens OSD-menuer, er du nødt til at slutte
dens Composite Monitor Out-stik til dit tv, selv hvis du ikke tilslutter nogen composite
video-kilder til AVR-enheden.
tv
Composite video-kabel
(medfølger ikke)
AVR Composite
Monitor Out-stik
AVR 700, AVR 70, AVR 170C
