Précautions de
sécurité

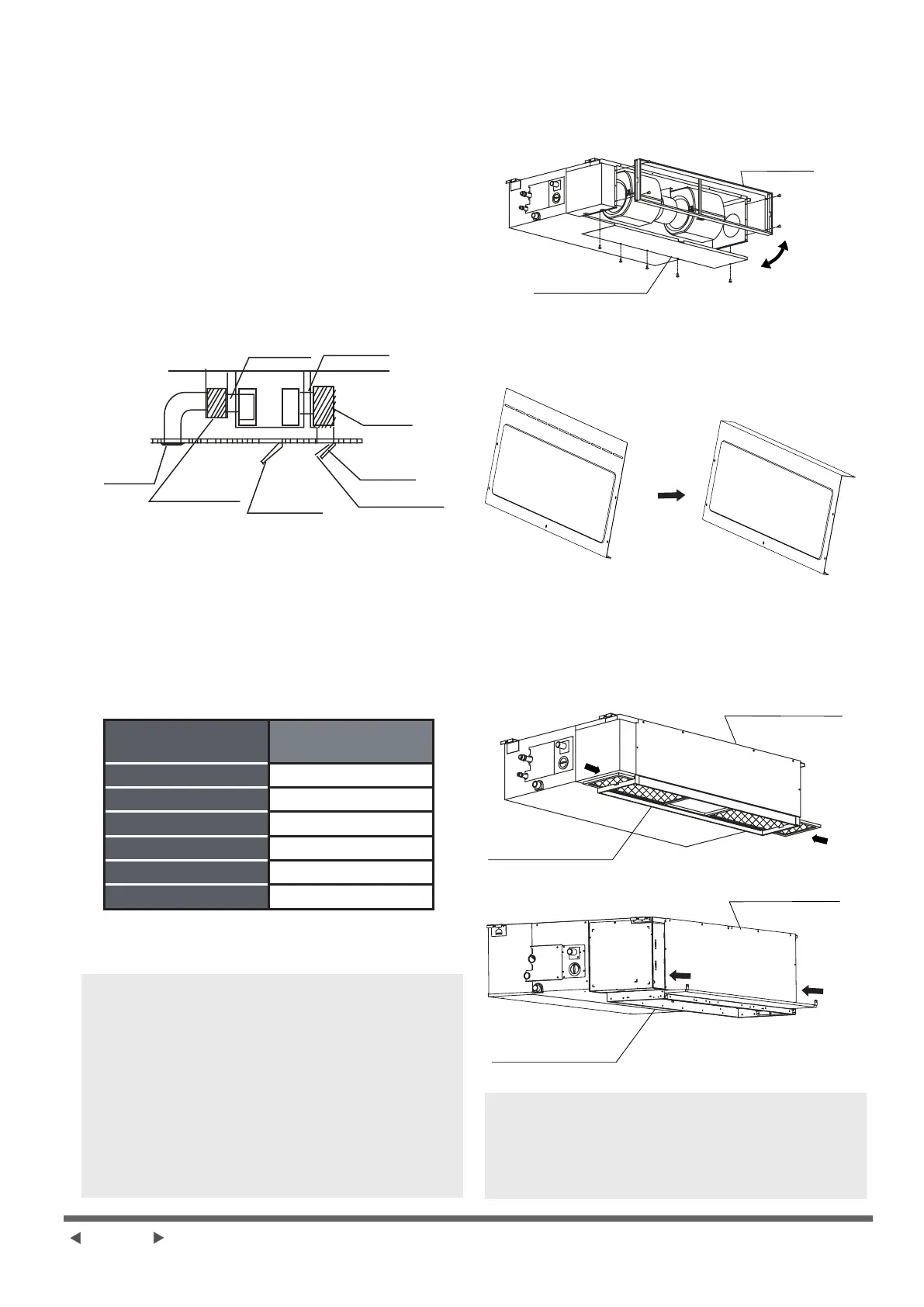

Étape 3 : Installation de conduits et
d’accessoires
1. Installez le ltre (en option) en fonction de la
taille de l’entrée d’air
2. Installez le raccord en canevas entre le corps
et le conduit
3. L’entrée d’air et le conduit de sortie d’air doivent
être su󰀩samment éloignés l’un de l’autre pour
éviter un court-circuit du passage de l’air
4. Connectez les conduits selon le schéma
suivant :
Raccord en canevas
Raccord en canevas
Cabine
d’isolement
Entrée d’air
Filtre de
poussière d’air
Orice de
contrôle
Cabine
d’isolement
Sortie d’air
NOTE :
La longueur minimale du conduit doit être
supérieure à 1m, et xé à l'entrée d'air par des
vis (applicable à l'unité dont le ltre d'entrée
d'air n'est pas xé par des vis).
5. Référez-vous les directives suivantes
concernant la pression statique lors de
l’installation de l’unité intérieure
MODÈLE
(Btu/h)
Pression statique
(Pa/in.wg)
9K 0~50/0~0,2
12K 0~50/0~0,2
18K 0~100/0~0,4
24K 0~160/0~0,64
30K-36K 0~160/0~0,64
42K-60K 0~160/0~0,64
Changez la pression statique du moteur de ventilateur
selon la pression statique du conduit externe.
NOTE :
1. Ne pas placer le poids de conduit de connexion
sur l’unité intérieure.
2. Lors de la connexion du conduit, utilisez le
raccord en canevas ininammable pour éviter
la vibration.
3. La mousse d’isolation doit être enveloppée
à l’extérieur du conduit pour éviter la
condensation. Une sous-couche de conduit
interne peut être ajoutée pour réduire le bruit
en cas de besoin de l’utilisateur nal.
Étape 4 : Réglez la direction de l'entrée d'air
(de l'arrière vers le bas)
1. Enlevez le panneau de ventilation et la bride :
Bride de retour d’air
Panneau de ventilation
Pliez le panneau de ventilation arrière à 90 degrés
le long de la ligne pointillée pour obtenir un
panneau de ventilation descendant. (applicable
pour certains modèles)
2. Modiez les positions de montage du panneau
de ventilation et de la bride de reprise d’air.
3. Lors de l’installation de la maille du ltre,
insérez-la dans la bride comme illustré dans la
gure suivante.
Panneau de ventilation
Bride de retour
d’air
Bride de retour
d’air
Panneau de
ventilation
Ou
NOTE :
Toutes les gures dans ce manuel
sont uniquement à des ns d’explication. Le
climatiseur que vous avez acheté peut être de
conception légèrement di󰀨érente, mais de forme
similaire.
